Naturfärgad ränna med kanter på vardera långsida.

ACO Deckline

Denna lågbyggda monolitiska ränna av polymerbetong är särskilt framtagen för avvattning av parkeringsdäck och garage. Den är körbar och klarar belastning upp till 25 ton. Rännan finns i flera färger och med galler i olika material och bredd. Den ingjutna läppringstätningen förenklar installationen.

Hitta dokument

Ränna för parkeringsdäck och garage upp till C250

ACO Deckline är särskilt anpassad för avvattning av parkeringsgarage och klarar en punktbelastning på upp till 2,5 ton. Rännan kännetecknas av följande egenskaper:

  • Robust polymerbetongränna som är körbar och klarar punktbelastningar upp till klass C250.
  • Lågbyggd konstruktion som passar utrymmen med begränsat installationsdjup.
  • Lättinstallerad ränna tack vare den ingjutna läppringstätningen.
  • Tät konstruktion – säkerhetsfals med tätningsmassa ger full vattentäthet.
  • Flexibel ränna med olika färgalternativ och stort gallerutbud i flera bredder.
  • CE-märkt enligt SS-EN 1433

Upptäck även följande markrännor i samma belastningsklass – Civicline, Monoblock PD, Multiline Seal in och Multiline NX K.

Skapa ett system med Deckline

För ett komplett system behöver du ränna, utlopp, gavel och galler. Följ steg 1–7 nedan.

För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen.

Deckline
Längd Falltyper 150
10 m Ränna utan fall 0.0 0,30
20 m Ränna utan fall 0.0 0,27
30 m Ränna utan fall 0.0 0,24

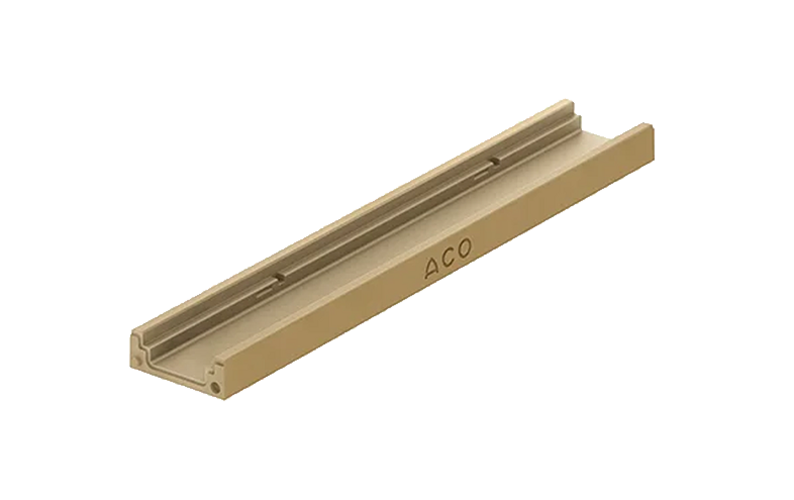

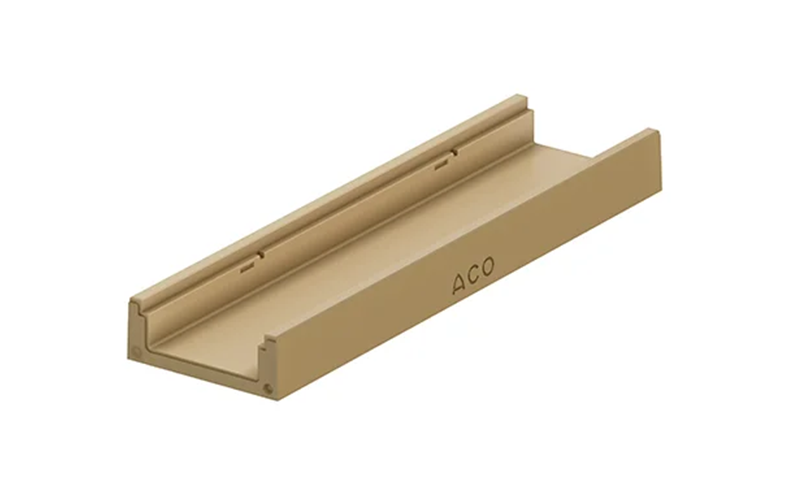

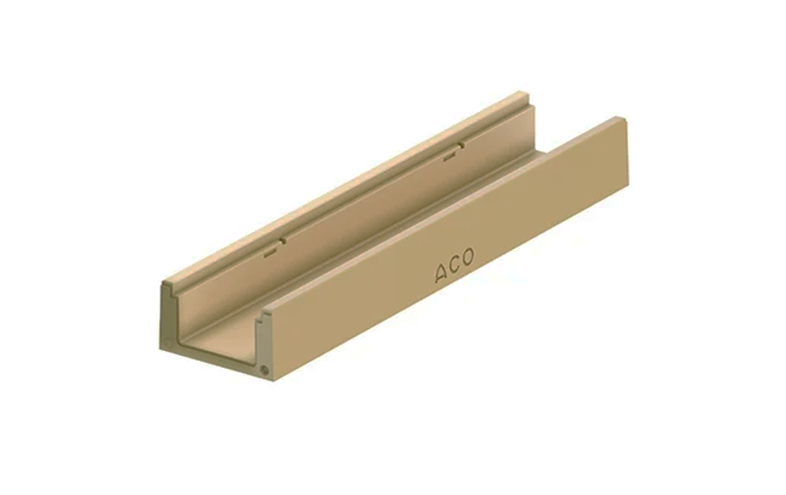

Baserat på den beräknade flödeskapaciteten, välj en markränna med nominell bredd på 100, 150 eller 200 mm.

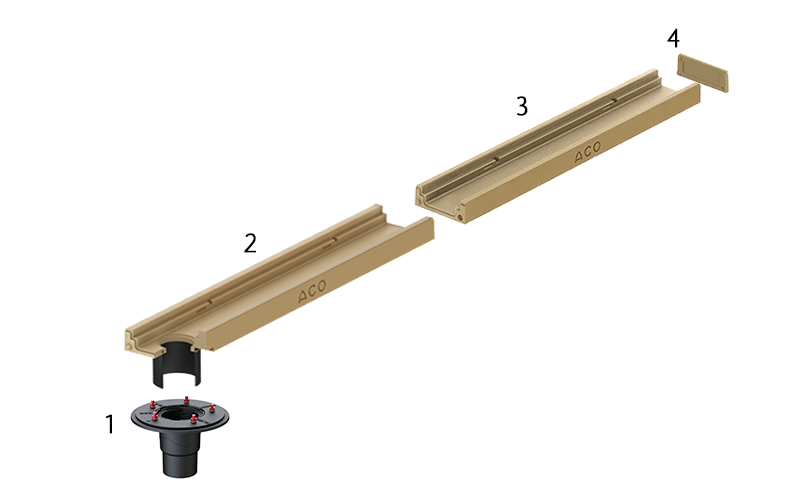

Se systemöversikt nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd och höjd.

Beige moduler samt adapter som är ihopsatta som ett system.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Deckline finns som ränna utan fall.

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

Falltyper – bild
Utlopp

Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.

Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.

  • Bottenutlopp kan användas om markförhållandena tillåter det.
  • Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 150 110 5–7
Gavelutlopp 150 110 3–6
Gavel

Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.

Täck rännan med galler som matchar dess nominella bredd och uppfyller belastningskraven. För en ränna på 1000 mm krävs två galler.

Komplettera med tillval som exempelvis gallerkrok, polyesterhäftmassa och tätskiktsadapter.

Produkter

  • Material: polymerbetong
  • Sargkant: polymerbetong
  • Belastningsklass: A15–C250

Frågor & svar

ACO Deckline är en lågbyggd ränna som är särskilt framtagen för avvattning av parkeringsdäck och parkeringsgarage.

Deckline är tillverkad av polymerbetong. Polymerbetong är ett hållbart byggmaterial som kombinerar betongaggregat med polymerbindemedel, vilket ger hög hållfasthet, kemisk resistens, låg vattenabsorption och snabb härdning.

ACO Deckline finns i färgerna natur, grå och antracit.
