Linjeavvattning

ACO erbjuder markrännor, slitsrännor och kantstensrännor för en mängd olika tillämpningar – från gång- och cykelbanor och parkeringsgarage till tungt trafikerade ytor som flygplatser och hamnar. Genom rätt val av ränna kan vägar, byggnader och andra ytor skyddas mot skador och översvämningar vid kraftiga vattenflöden. Vi erbjuder även ledstråk med integrerad avvattning – en lösning som kombinerar tillgänglighetsanpassning med effektiv dagvattenhantering i offentliga miljöer.

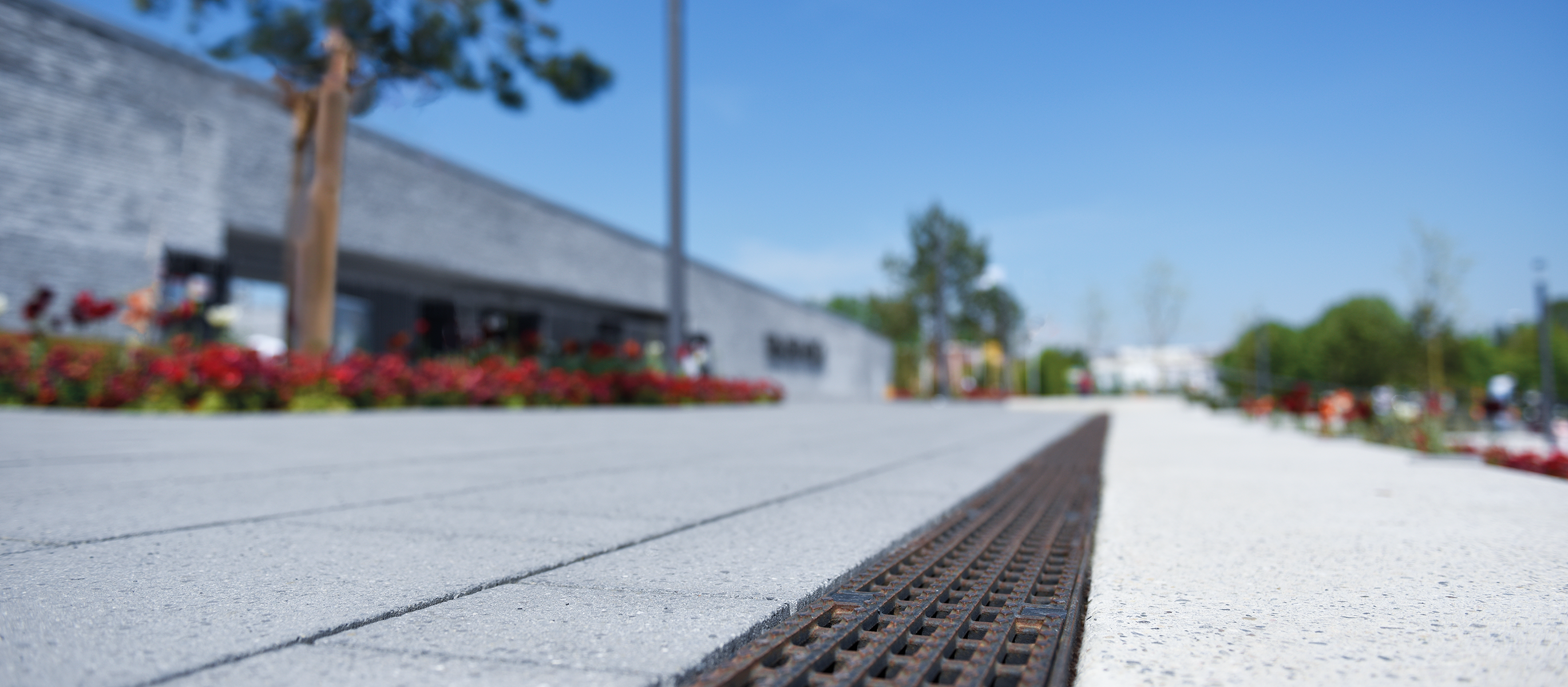

Markränna längs med promenadstråk.

Markrännor

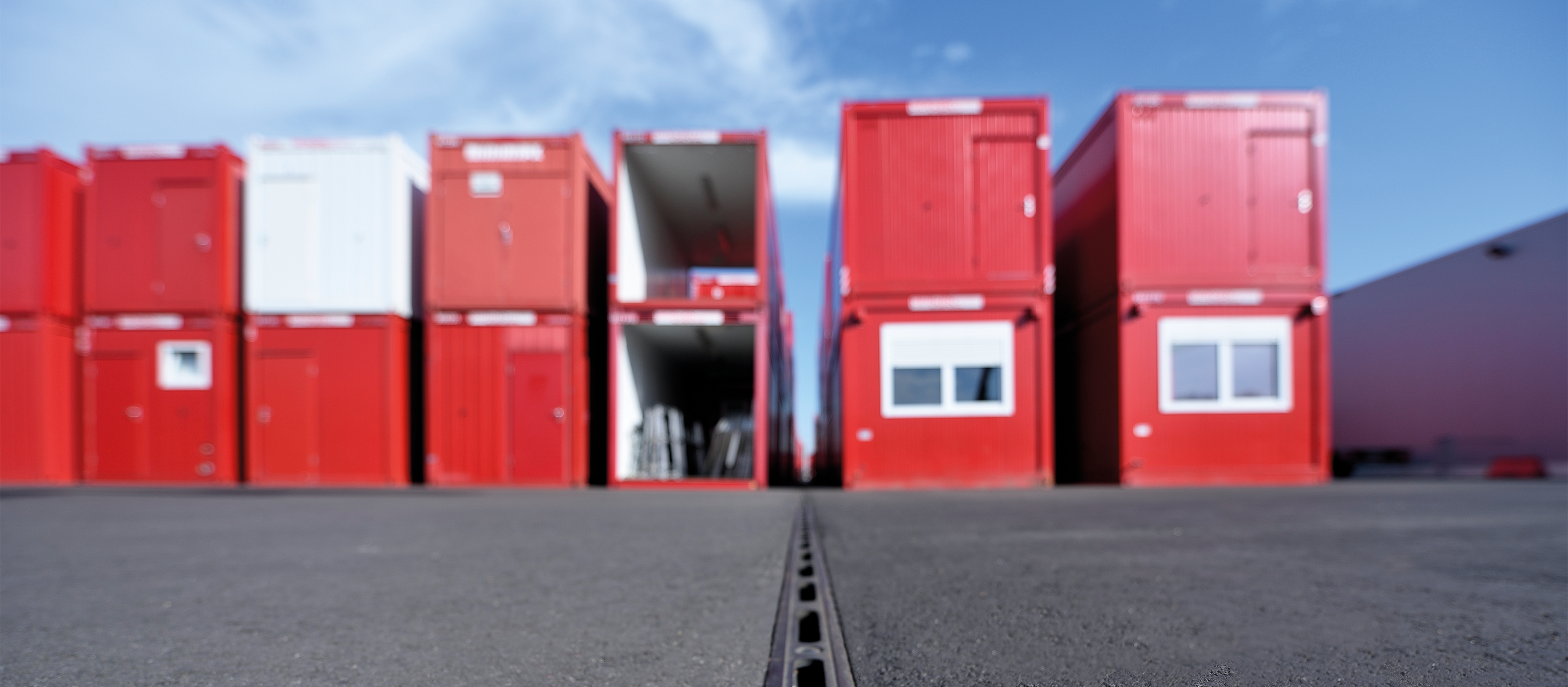

Röda containrar står på asfaltsplan.

Slitsrännor

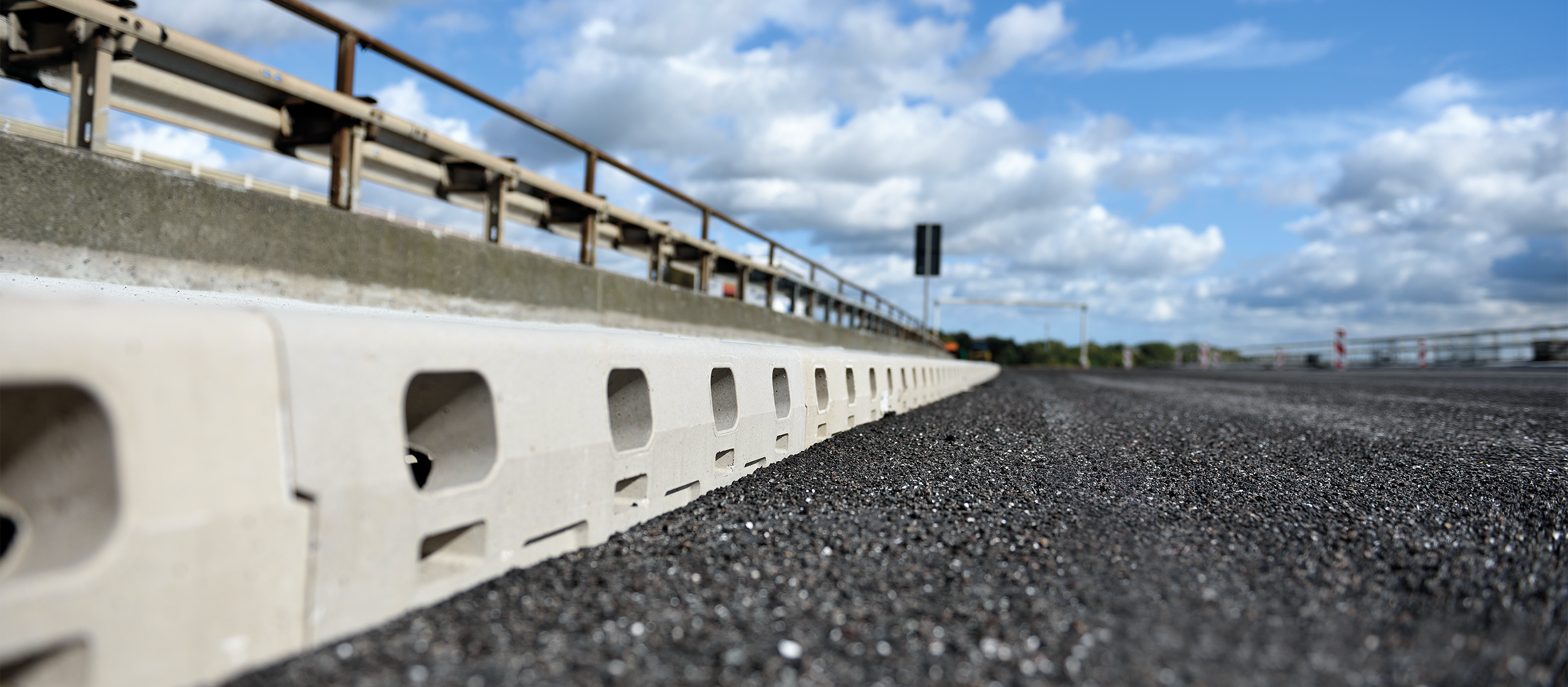

Väg av asfalt med grå betongrännor och räcke.

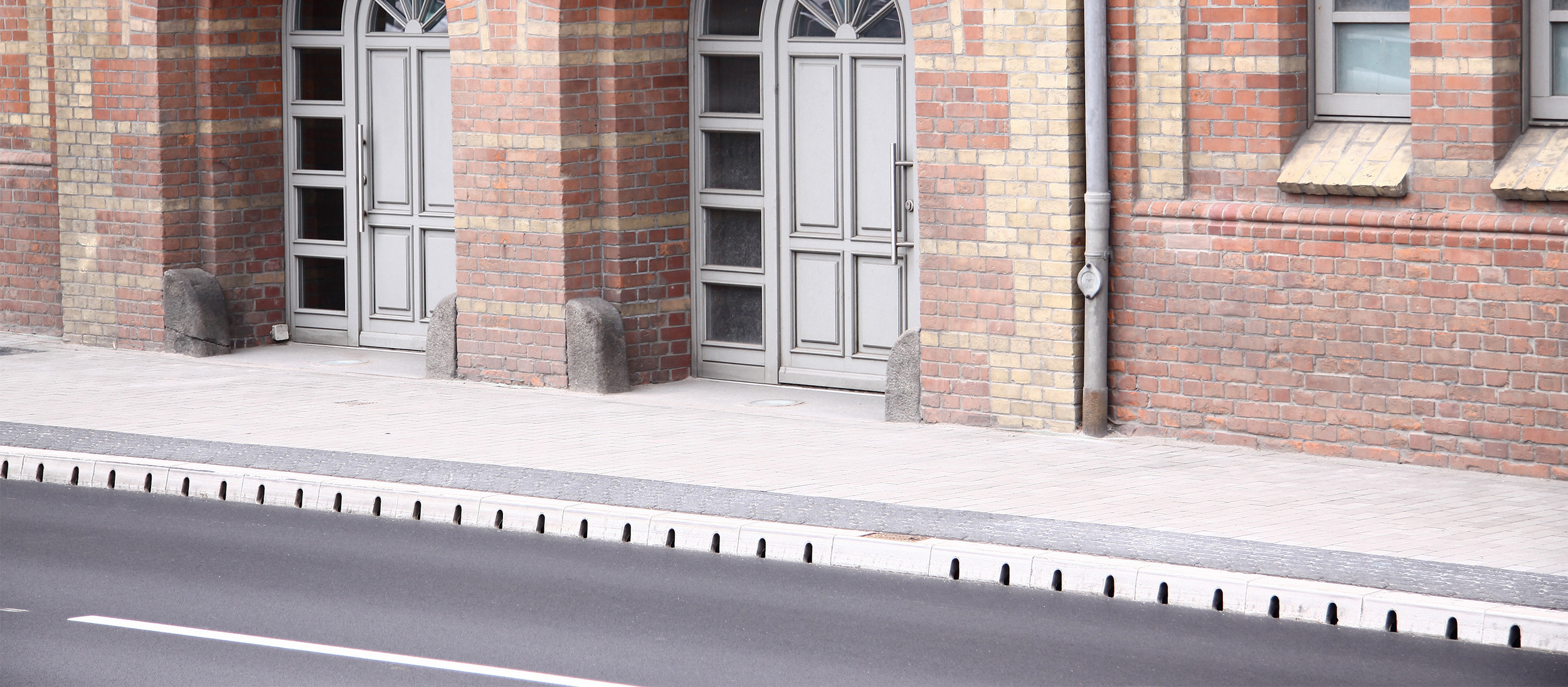

Kantstensrännor

Ledstråk med avvattning

Ledstråk med avvattning

Detta är linjeavvattning

Vad är linjeavvattning och hur fungerar det?
Linjeavvattning är en metod för att effektivt samla upp och leda bort regn- och ytvatten längs en linjär sträcka, vanligtvis med hjälp av markrännor som placeras i marknivå. Till skillnad från punktavvattning, där vatten leds till enskilda brunnar, sker linjeavvattning genom en lång, smal ränna som fångar upp vattnet längs hela sin sträckning.

Varför används linjeavvattning?
Dessa linjeavvattningssystem ger snabb och effektiv avvattning, minskar risken för vattenansamling och översvämning, samt bidrar till ökad trafiksäkerhet och skydd av infrastruktur. De kombinerar funktionalitet med estetisk utformning och erbjuder hög flexibilitet och skalbarhet.

Var behövs linjeavvattning?
Linjeavvattning lämpar sig särskilt väl för hårdgjorda ytor som vägar, torg, parkeringsplatser, industriområden och ytor kring byggnader. Systemen kan anpassas efter olika belastningsnivåer – från gångtrafik till tunga fordon – beroende på vald belastningsklass.

Välj rätt linjeavvattning

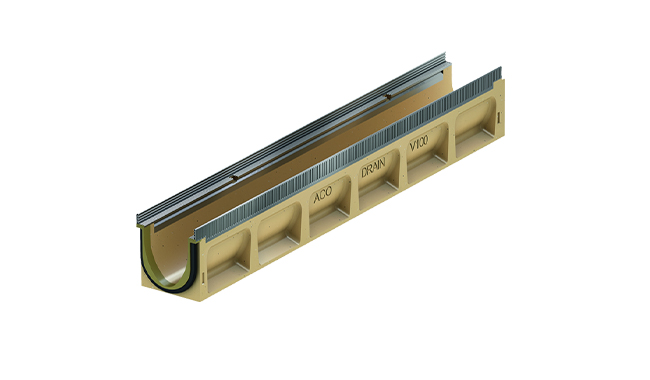

Ränna
För att ett linjeavvattningssystem ska fungera effektivt krävs att flera viktiga delar samverkar: ränna, gavel, utlopp och galler. Börja med att välja en ränna som är anpassad efter belastningskrav och miljö – den ska klara både vattenmängder och yttre påfrestningar.

Gavel, utlopp och galler
Montera gavlar i båda ändar för att styra vattnet och förhindra läckage. Anslut ett utlopp till avloppssystemet och avsluta med ett galler som skyddar mot skräp och håller flödet öppet.

När alla delar är på plats bildas ett effektivt och hållbart system som säkert hanterar dagvatten i alla miljöer.

  • Välj ränntyp – markränna, slitsränna eller kanstensränna?
  • Välj användningsområde och belastningsklass
  • Dimensionera flödeskapaciteten
  • Välj ränna och bestäm rännans nominella bredd
  • Sätt ihop systemet med rännmoduler
  • Välj utlopp och gavel
  • Välj galler
  • Välj tillval

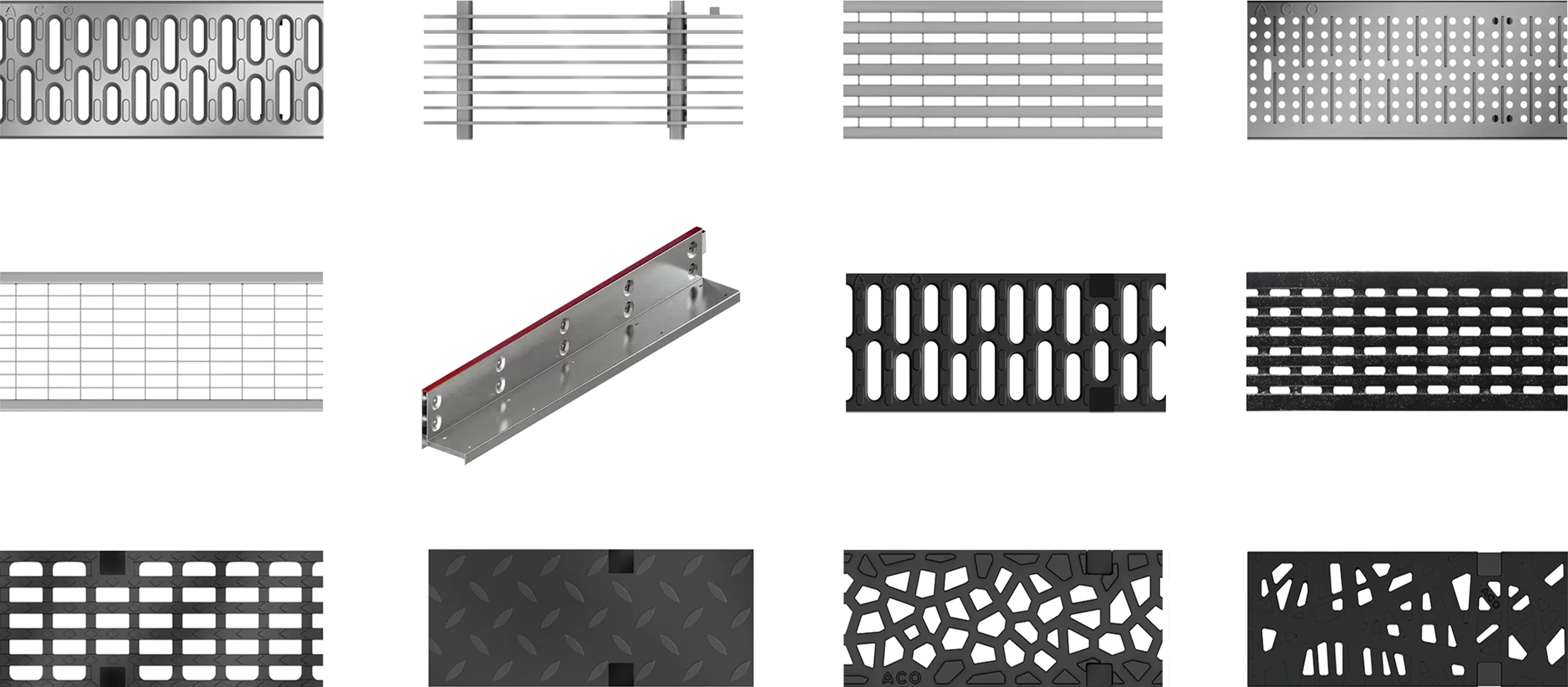

Galler & kantprofiler

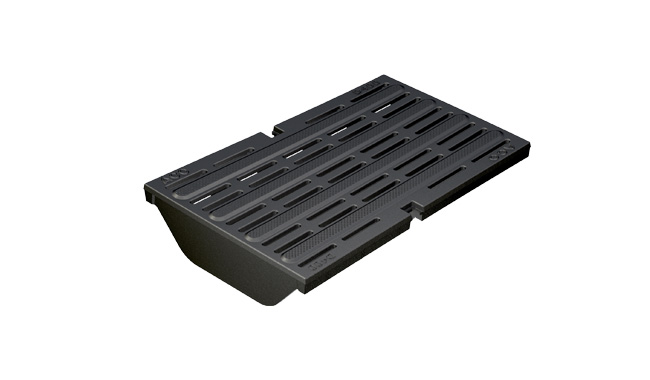

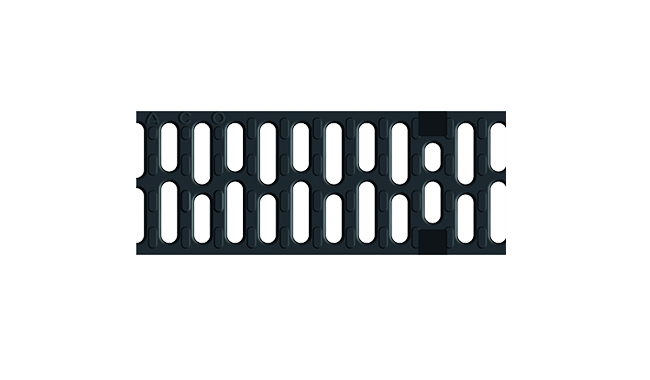

Galler till rännan
När du väljer galler till din ränna bör du alltid utgå från belastningsklass och nominell bredd. ACO erbjuder ett brett sortiment av galler som täcker alla belastningsklasser från A15 till F900 – samtliga godkända enligt SS-EN 1433. Sortimentet omfattar ett stort urval av bredder, material, färger och designer, vilket ger hög flexibilitet vid planering och utformning av olika miljöer. Gallren finns i segjärn, förzinkat stål, rostfritt stål och komposit, alla med ett skruvfritt låssystem. För säker infästning används Drainlock i klasserna A15–E600 och Powerlock i klass F900.

Galler med egen design
För projekt med unika krav kan du dessutom ta fram en egen design genom ACO Freestyle. Kontakta oss, så berättar vi mer.

Kantprofiler
ACO Qmax och Qmax Neo är ett undantag – dessa system har inga galler utan kantprofiler, och finns i belastningsklasserna D400 och F900.

Se våra galler

Support

Porträtt av Stefan Petersson.

Teknisk support?
Kontakta Stefan

+46 31 338 97 27
stefan.petersson@aco-nordic.se

Prisuppgift?
Skicka en förfrågan via e-post.


kalkyl@aco-nordic.se

Frågor & svar

Linjeavvattning hanterar vatten mer jämnt och snabbt längs hela sin sträckning, vilket minskar risken för vattenansamling. Den kräver ofta mindre lutning på ytan än punktavvattning och är mer effektiv vid stora eller plana ytor.

Valet av typ av ränna baseras på användningsområde och utseendekrav. Markrännor med galler passar där enkel rengöring och synlighet är viktig. Slitsrännor ger ett diskret intryck och används där den typen av estetik prioriteras. Rännor infrastruktur är avsedda för tekniskt krävande miljöer som broar och tunnlar. Samtliga ränntyper har modeller för högsta belastningsklassen, F900.

Belastningsklass för en ränna baseras på den europeiska standarden SS-EN 1433 och anger hur stor den maximala punktbelastningen en ränna klarar av utan att skadas eller deformeras. Klassningen uttrycks i kilonewton (kN) och är avgörande för att välja rätt ränna utifrån trafiktyp och belastningsnivå.

  • A15 (1,5 ton): gång- och cykelvägar
  • B125 (12,5 ton): trottoarer, privata uppfarter
  • C250 (25 ton): parkeringsplatser, blandtrafik
  • D400–F900: tyngre trafikmiljöer som vägar, industrier, flygplatser

Börja med att analysera vilken typ av fordonstrafik som förekommer i det område som du ska avvattna. Välj klass utifrån den maximala punktbelastning rännan kan utsättas för. Överdimensionering ger ökad säkerhet och livslängd.

Det betyder att rännan uppfyller EU:s säkerhets- och prestandakrav för linjeavvattning i trafikerade områden. Den har testats för belastning, hållfasthet, täthet och långvarig funktion enligt standarden.

Den främsta skillnaden mellan en slitsränna och en markränna är hur de är konstruerade och upplevs visuellt.

Markränna
Markrännor har en öppen design med ett brett inlopp som täcks av ett avtagbart galler. Det gör dem enkla att rengöra och kontrollera vid behov. Gallret är tydligt synligt i markytan och visar exakt var rännan är placerad.

Slitsränna
Slitsrännor har istället en smal öppning i markytan, utan något synligt galler. Själva rännan är dold under ytan, vilket ger ett stilrent och diskret intryck. De används ofta i miljöer där estetik spelar en stor roll, till exempel på torg eller innergårdar. Den smala öppningen begränsar dock åtkomsten, vilket gör att inspektions- eller spolmoduler ofta behövs för underhåll.

Installationen kräver rätt fall (lutning), stabilt underlag, korrekt anslutning till avloppssystemet och tätning där det behövs. För vissa produkter krävs kantförstärkning eller kringgjutning av betong beroende på belastningsklass. Se respektive produkt för mer information om hur installationen går till.

Rännor bör inspekteras och rensas regelbundet från smuts, löv och grus. Välj modeller med avtagbara galler eller inspektionsmoduler för enklare åtkomst. Korrekt underhåll minskar risken för igensättning och funktionsproblem.
