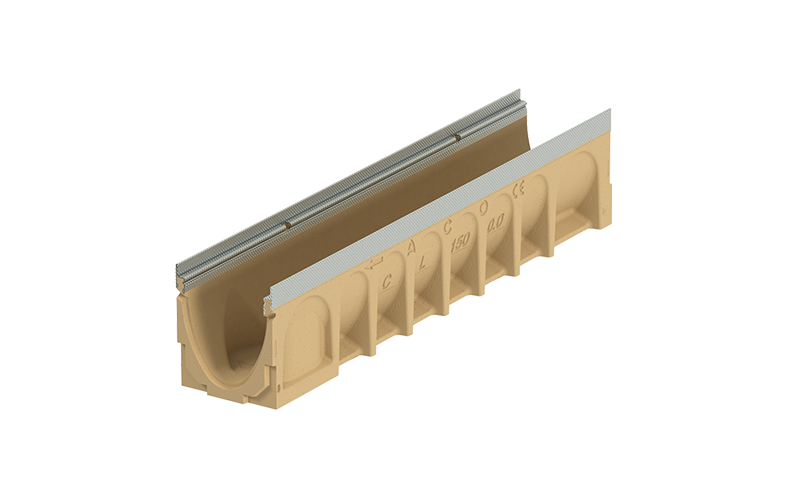

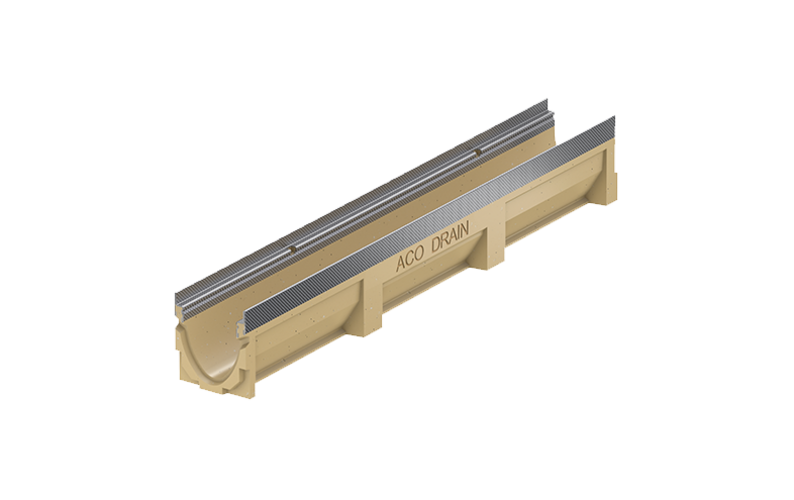

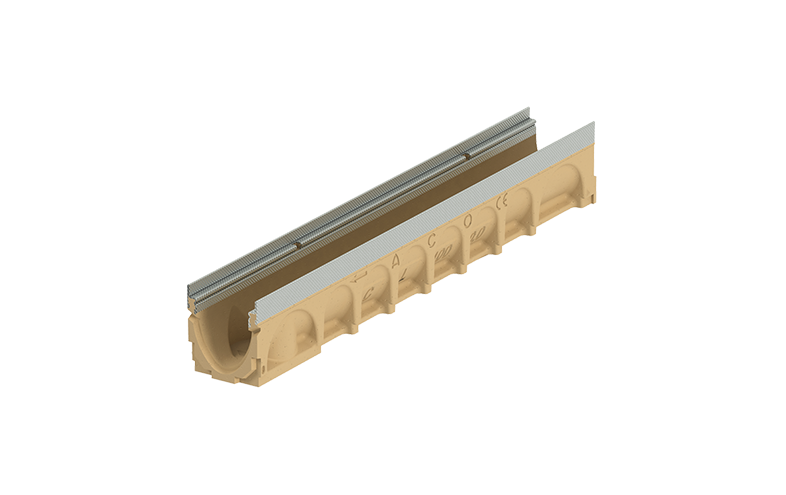

Beige markränna med metallfärgad sargkant.

ACO Civicline

Civicline är en markränna med hög hållfasthet och bra flödeskapacitet, designad för att uppfylla kraven i både lättare och mer krävande miljöer. Med sin enkla men mångsidiga konstruktion passar den lika väl i gång- och cykelmiljöer som på vägar och körbanor där tunga fordon dagligen trafikerar, i belastningsklass D400. Civicline finns i två bredder för att möta olika behov och förutsättningar.

Hitta dokument

Robust och enkel markränna för belastning upp till D400

Med en punktbelastning upp till 40 ton och en belastningskapacitet från A15 till D400 är detta en enkel men robust markränna. Den fungerar både för gångvägar, trottoarer och cykelbanor samt för områden med högre trafikbelastning, såsom vägar och körbanor där tunga fordon regelbundet passerar.

Rännan kännetecknas av följande:

  • Enkel markränna av polymerbetong som passar belastning A15 till D400.
  • Bra flödeshastighet vilket gör att vattnet snabbt kan transporteras bort.
  • Lätt och smidig ränna med ganska låg vikt, vilket gör den enkel att hantera och snabb att installera.
  • CE-märkt enligt SS-EN 1433

Se även andra markrännor som kan intressera dig; XtraDrain, Multiline NX K och Multiline Seal In.

Skapa ett system med Civicline

För ett komplett system behöver du ränna, utlopp, gavel och galler. Följ steg 1–6 nedan.

För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen. Detta värde gör det möjligt att bestämma vilken falltyp och nominell bredd som passar för den valda rännan.

Civicline
Längd Falltyper CL 100 CL 150
10 m Ränna utan fall 0.0 3,0 8,9
Ränna utan fall 10.0 5,8 14,1
20 m Ränna utan fall 0.0 2,7 2,7
Ränna utan fall 10.0 5,3 5,3
30 m Ränna utan fall 0.0 2,5 2,5
Ränna utan fall 10.0 4,9 4,9

Baserat på den beräknade flödeskapaciteten, välj en markränna med nominell bredd på 100 eller 150 mm.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Civicline finns som ränna utan fall.

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

Falltyper – bild
Utlopp

Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.

Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.

  • Bottenutlopp kan användas om markförhållandena tillåter det.
  • Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
  • Utlopp i sandfång rekommenderas för att samla upp sand och grus.
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 100 110 5–7
150 160 12–15
Gavelutlopp 100 110 3–6
150 160 9–13
Sandfång (1 % fall) 110 8
160 16–18
Gavel

Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.

Täck rännan med galler som matchar dess nominella bredd och uppfyller belastningskraven. För en ränna på 1000 mm krävs två galler.

Komplettera med tillval som silikonfett, polyesterhäftmassa, fogmassa och gallerkrok.

Produkter

  • Material: polymerbetong
  • Förstärkt sargkant: förzinkat stål
  • Belastningsklass: A15–D400

Frågor & svar

Den lämpar sig väl för gång- och cykelvägar, där den erbjuder effektiv dränering i en enkel och hållbar konstruktion. Samtidigt är den tillräckligt robust för att användas på vägar och körbanor med daglig trafik av tunga fordon. Tillgänglig i belastningsklasser A15, B125, C250 och D400.

Installationen av Civicline beror på om rännan ska installeras på asfalt, betong eller marksten. För detaljerade instruktioner och anpassade lösningar, se den bifogade installationsanvisningen.

Civicline är tillverkad av polymerbetong, vilket är ett hållbart och starkt material där cement ersatts med polymer, vilket ger hög hållfasthet, låg vattenabsorption, kemikaliebeständighet och lättare vikt jämfört med traditionell betong.
