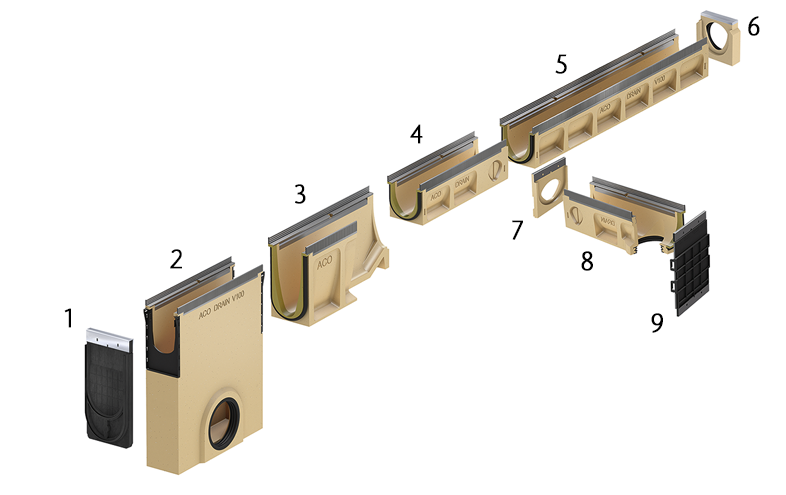

Skapa ett system med Multiline Seal in
För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen. Detta värde gör det möjligt att bestämma vilken falltyp och nominell bredd som passar för den valda rännan.

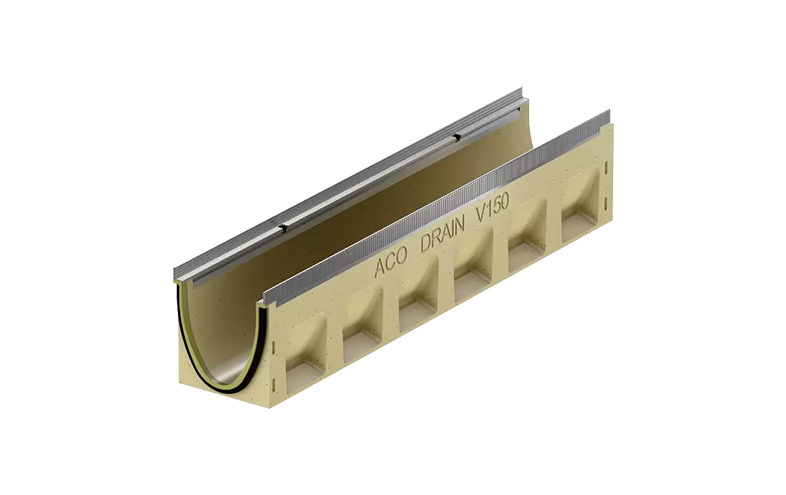

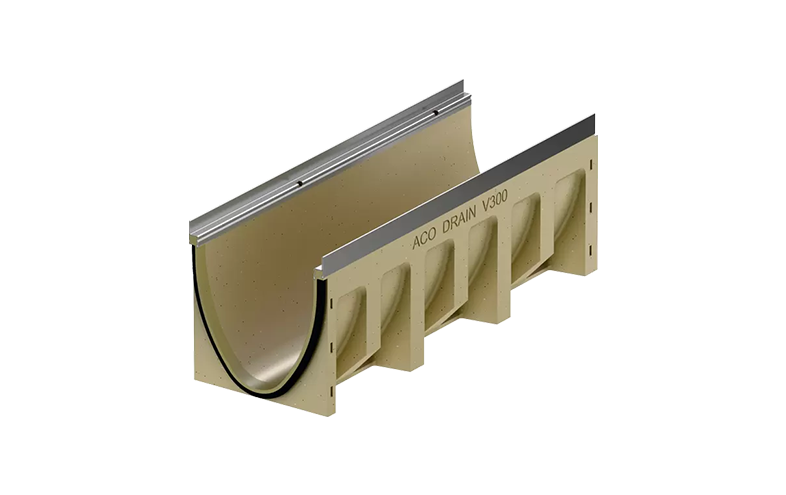

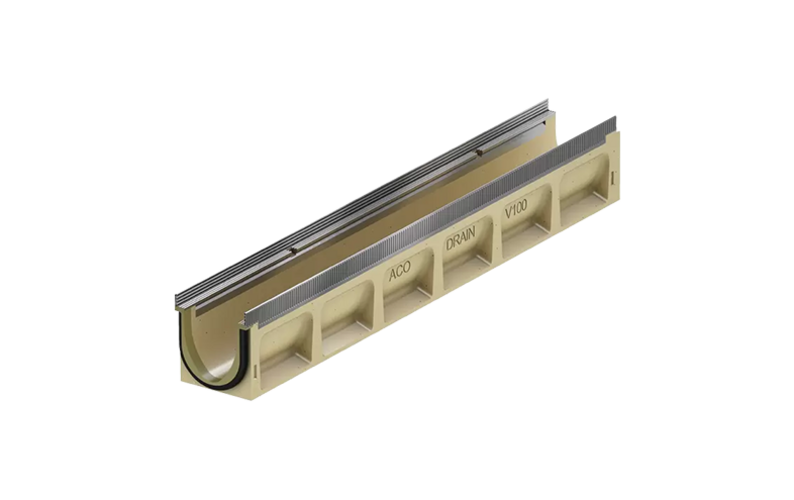

Multiline Seal in
| Längd | Falltyper | V 100 | V 150 | V 200 | V 300 |
| 10 m | Ränna utan fall 0.0 | 3,0 | 8,9 | 18,6 | 53,5 |
| Ränna utan fall 10.0 | 5,8 | 14,1 | 26,6 | 68,6 | |
| Ränna utan fall 20.0 | 9,0 | 20,0 | 35,6 | 84,8 | |
| Ränna med fall 1–10 | 5,2 | 13,1 | 25,2 | 65,8 | |
| Ränna med trappfall 10/20 | 8,6 | 19,0 | 34,5 | 83,3 | |
| 20 m | Ränna utan fall 0.0 | 2,7 | 2,7 | 17,6 | 51,2 |
| Ränna utan fall 10.0 | 5,3 | 5,3 | 25,1 | 65,3 | |
| Ränna utan fall 20.0 | 8,3 | 8,3 | 33,6 | 80,7 | |
| Ränna med fall 1–10/Utan fall 10.0 | 5,2 | 5,2 | 24,9 | 64,9 | |
| Ränna med trappfall 10/20 | 7,9 | 7,9 | 32,5 | 79,2 | |
| 30 m | Ränna utan fall 0.0 | 2,5 | 2,5 | 16,8 | 49,5 |
| Ränna utan fall 10.0 | 4,9 | 4,9 | 24,1 | 63,3 | |
| Ränna utan fall 20.0 | 7,7 | 7,7 | 32,1 | 78,1 | |
| Ränna med fall 1–10/Trappfall 10/20 | 6,7 | 6,7 | 29,9 | 74,8 | |
| Ränna med trappfall 0/10/20 | 6,3 | 6,3 | 29,4 | 74,0 |
Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. PowerDrain kan användas till samtliga falltyper – utan fall, med fall och trappfall eller i kombinationer av dessa tre.
1. Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera. Rännan går att bygga i fem olika modulhöjder; 0.0/5.0/10.0/20.0.
2. Ränna med fall
Vid mindre flöde av vatten kan du förstärka vattnets rörelse genom att använda en ränna med fall. Som mest kan denna ränntyp bestå av 10 fallsektioner. För att förlänga en ränna ytterligare kan du kombinera med rännmoduler utan fall alternativt trappfall.
3. Ränna med trappfall
Trappfall används för att öka kapaciteten och flödeshastigheten i rännan. Rännsektionerna blir djupare. Övergångsstycke för trappfall finns i två höjder; 25 och 50 mm.
Utlopp
Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.
Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.
- Bottenutlopp kan användas om markförhållandena tillåter det.
- Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
- Utlopp i sandfång rekommenderas för att samla upp sand och grus.
Multiline Seal in
| Typ av utlopp | Nominell bredd (mm) | Rördimension (Ø mm) | Flödeskapacitet (l/s) |
| Ränna med bottenutlopp | 100 | 110 | 5–7 |
| 150 | 160 | 12–15 | |
| 200 | 200 | 25–28 | |
| Gavelutlopp | 100 | 110 | 3–6 |
| 150 | 160 | 9–13 | |
| 200 | 200 | 18–25 | |
| Sandfång (1 % fall) | 110 | 8 | |
| 160 | 16–18 | ||
| 200 | 38 |
Gavel
Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.
