Skapa ett system med Multiline NX K
För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen. Detta värde gör det möjligt att bestämma vilken falltyp och nominell bredd som passar för den valda rännan.
Multiline NX K
| Längd | Falltyper | V 100 | V 150 |
| 10 m | Ränna utan fall 0.0 | 3,0 | 8,9 |
| Ränna utan fall 10.0 | 5,8 | 14,1 | |
| Ränna utan fall 20.0 | 9,0 | – | |
| Ränna med fall 1–10 | 5,2 | – | |
| 20 m | Ränna utan fall 0.0 | 2,7 | 2,7 |
| Ränna utan fall 10.0 | 5,3 | 5,3 | |
| Ränna utan fall 20.0 | 8,3 | – | |
| Ränna med fall 1–10/Utan fall 10.0 | 5,2 | – | |
| 30 m | Ränna utan fall 0.0 | 2,5 | 2,5 |
| Ränna utan fall 10.0 | 4,9 | 4,9 | |
| Ränna utan fall 20.0 | 7,7 | – | |
| Ränna med fall 1–10 | 6,7 | – |

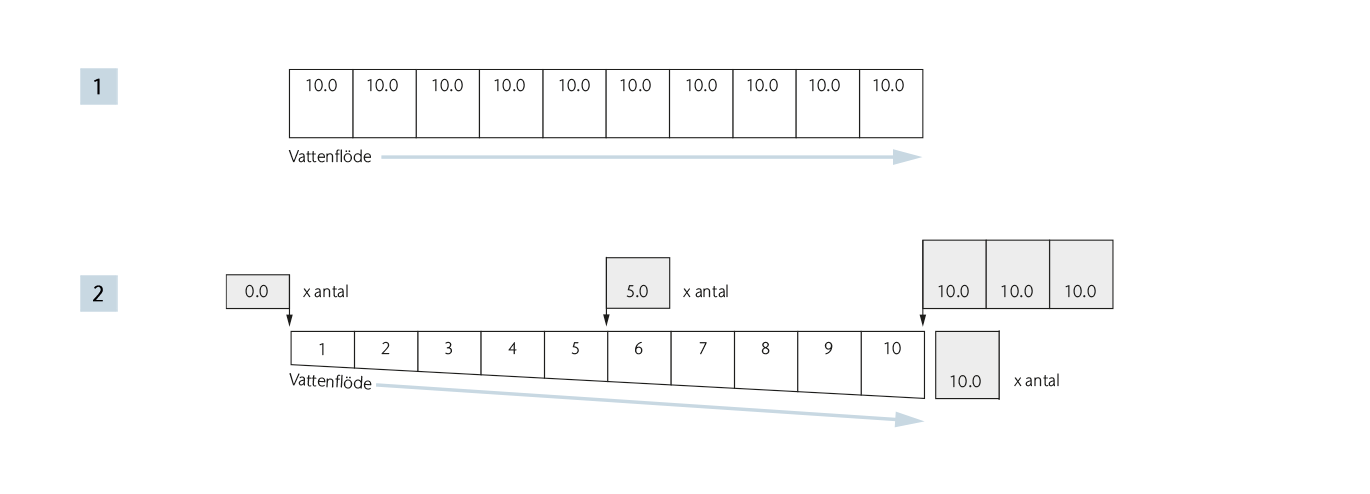

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Multiline NX kan användas som utan fall och med fall.
1. Ränna utan fall

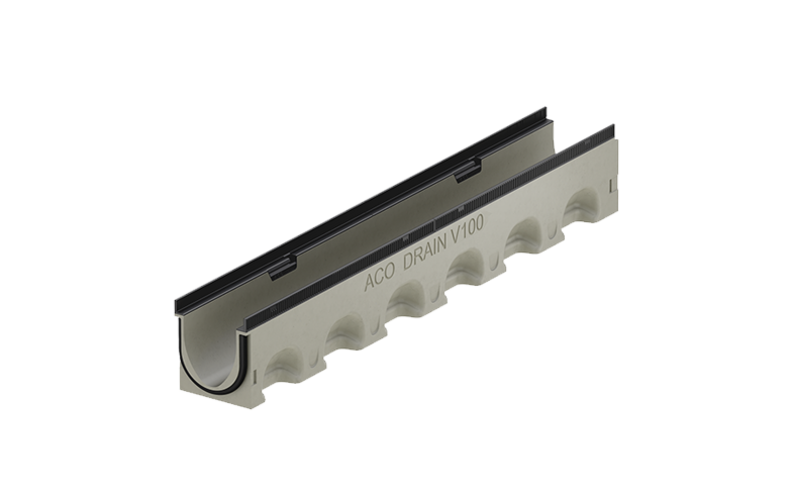

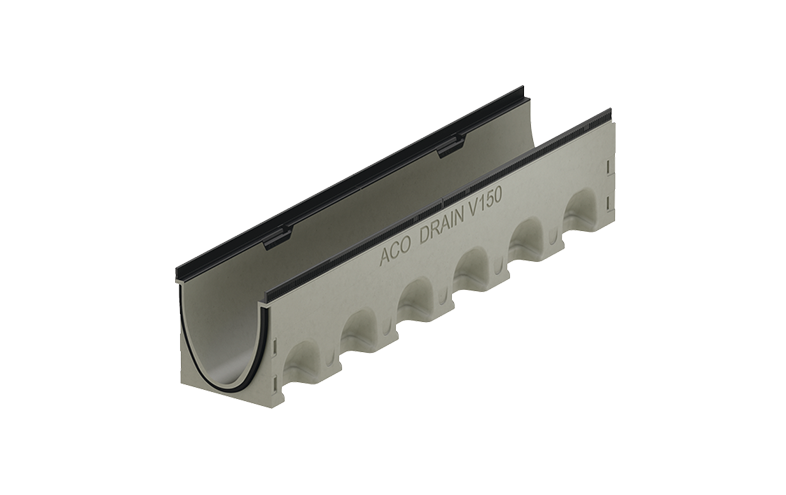

Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera. Multiline NX V 100 finns i fyra modulhöjder: 0.0, 5.0, 10.0 och 20.0, vilket ger stor flexibilitet i konstruktionen. V 150, däremot, kan byggas i tre höjder: 0.0, 5.0 och 10.0.
2. Ränna med fall
Vid mindre flöde av vatten kan du förstärka vattnets rörelse genom att använda en ränna med fall. Som mest kan denna ränntyp bestå av 10 fallsektioner. För att förlänga en ränna ytterligare kan du kombinera med rännmoduler utan fall.
Utlopp
Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.
Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.
- Bottenutlopp kan användas om markförhållandena tillåter det.
- Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
- Utlopp i sandfång rekommenderas för att samla upp sand och grus.
Multiline NX K
| Typ av utlopp | Nominell bredd (mm) | Rördimension (Ø mm) | Flödeskapacitet (l/s) |
| Ränna med bottenutlopp | 100 | 110 | 5–7 |
| 150 | 160 | 12–15 | |
| Gavelutlopp | 100 | 110 | 3–6 |
| 150 | 160 | 9–13 | |
| Sandfång (1 % fall) | 100 | 110 | 8 |
| 150 | 160 | 16–18 |
Gavel
Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.
