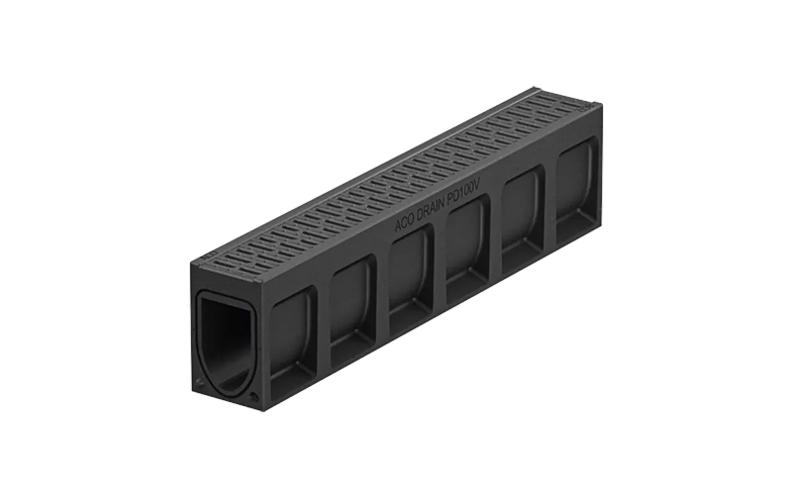

Svart monolitisk markränna med små hål på ovansidan.

ACO Monoblock PD

Monoblock PD är en robust polymerbetongränna i ett stycke med integrerat galler för enkel installation och hög flödeskapacitet. Den klarar belastningar upp till D400 och passar miljöer som parkeringsytor, torg och bilvägar.

Hitta dokument

Ränna i ett stycke för belastning upp till D400

Markrännan behärskar punktbelastningar upp till 40 ton och är särskilt lämplig för miljöer med krav på belastningsklasser C250–D400. Den används ofta vid parkeringsplatser, gator och trottoarkanter, köpcentrum och körbanor.

Monoblock PD kännetecknas av följande egenskaper:

  • Robust polymerbetongränna, för punktbelastningar upp till klass D400.
  • Hög flödeshastighet tack vare den V-formade profilen som effektiv avleder stora mängder vatten.
  • Lättinstallerad ränna där ränna och galler är helgjutna i ett monolitiskt stycke.
  • CE-märkt enligt SS-EN 1433

Ett alternativ som kanske kan intressera dig är Multiline Seal in.

Skapa ett system med Monoblock PD

För ett komplett Monoblock-system behöver du ränna, utlopp och gavel. Följ steg 1–6 nedan.

Genom att känna till den yta som ska avvattnas (m²) kan du beräkna rännans flödeskapacitet (l/s) och fastställa den maximala hastigheten för vattnets passage genom systemet. Med dessa uppgifter kan du välja rätt falltyp och nominell bredd för rännan.

Monoblock PD
Längd Falltyper PD 100 PD 150 PD 200
10 m Ränna utan fall 0.0 6,6 22,2
20 m Ränna utan fall 0.0 6,0 21,1
30 m Ränna utan fall 0.0 5,6 20,1

Välj en markränna med en nominell bredd på 100, 150 eller 200 mm utifrån den beräknade flödeskapaciteten.

Se systemöversikt och falltyper nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd, höjd och falltyp.

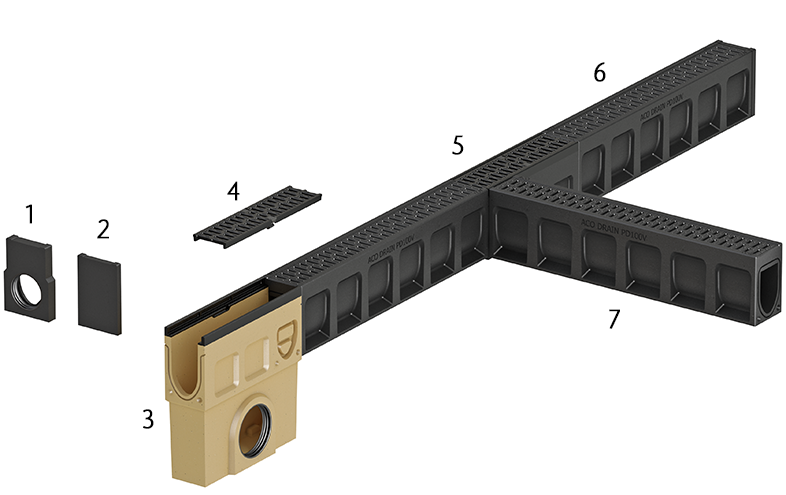

En beige och flera svarta moduler är ihopsatta som ett system.

Monoblock PD är en ränna utan fall som kan byggas i obegränsade längder och är lätt att installera. Den erbjuds i olika modulhöjder anpassade efter rännans bredd.

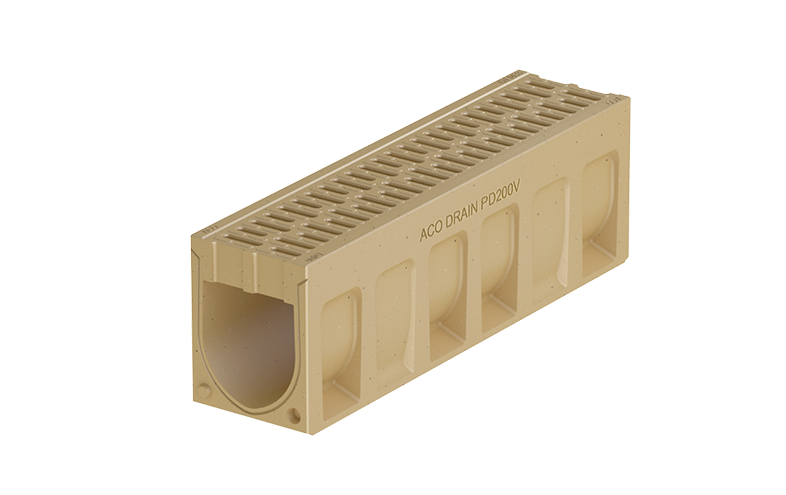

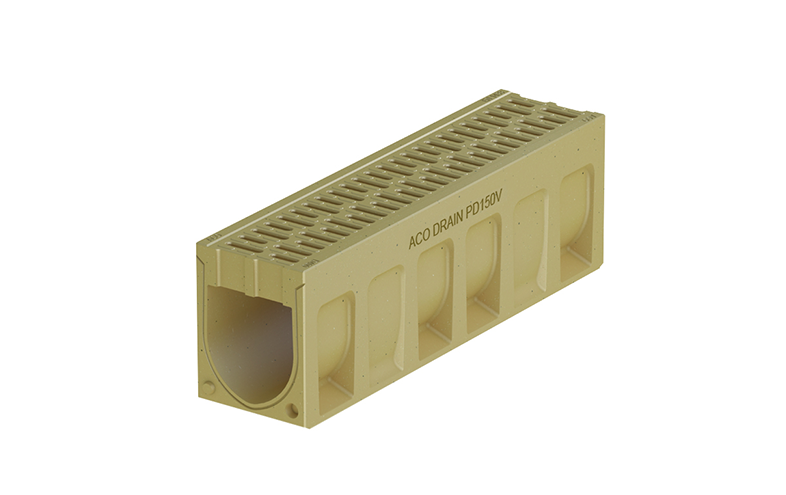

  • PD 100: bygghöjd: 230 mm
  • PD 150: bygghöjd: 270 mm
  • PD 200: bygghöjd: 320 mm
Utlopp

Antal utlopp
Utifrån den dimensionerade flödeskapaciteten kan du nu avgöra hur många utlopp som behövs för installationen.

Typ av utlopp
När du därefter väljer utloppstyp beror detta på befintliga anslutningar och vilka andra installationer som finns i marken.

  • Bottenutlopp används om markförhållandena tillåter.
  • Gavelutlopp passar om bottenutlopp inte är möjligt.
  • Utlopp i sandfång rekommenderas när du vill samla upp sand och grus.
Monoblock PD
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Inspektionsmodul med bottenutlopp 100 110 5–7
150 110 ?
200 110 ?
Gavelutlopp 100 110 3–6
150 160 9–13
200 160 ?
Sandfång (1 % fall) 110 8
160 16–18
Gavel

Markrännan behöver två gavlar, en på vardera sida om rännsektionen om du använder en inspektionsmodul med bottenutlopp eller sidoutlopp alternativt utlopp i sandfånget.

Komplettera med tillvalen gallerkrok, silikonfett eller polyesterhäftmassa om så önskas.

Produkter

  • Material: polymerbetong
  • Förstärkt sargkant: polymerbetong
  • Belastningsklass: E600–F900

Frågor & svar

Monoblock PD klarar belastning upp till D400, dvs en punktbelastning på 40 ton.

Den passar för parkeringsplatser, torg, bilvägar och industriområden, samt vägar med regelbunden tung lastbilstrafik.

I ACO Monoblock PD står "PD" för "Park Drainage", vilket visar att produkten är särskilt utvecklad för avvattning av parkeringsplatser.

Gallret i inspektionsmodulen och sandfånget säkras med det skruvfria låssystemet ACO Drainlock. Denna lösning förenklar underhåll och inspektion av modulen.

Den är gjord av polymerbetong, vilket ger hög hållfasthet, låg vikt och lång livslängd.

Installationen av Monoblock PD är enkel och effektiv, då rännan levereras som en helgjuten enhet med integrerat galler. Se installationsanvisning.

Underhåll av Monoblock PD kräver regelbunden rengöring, tömning av sandfång och kontroll av inspektionsmodulen. Det skruvfria ACO Drainlock-systemet underlättar öppning och rengöring, och vid behov kan högtrycksspolning användas. Här hittar du mer information om drift och skötsel av markförlagt linjeavvattningssystem av polymerbetong.
