Beige markränna med svart sargkant.

ACO PowerDrain Seal in

PowerDrain är en robust polymerbetongränna med hög hydraulisk kapacitet och V-formad profil, idealisk för tunga miljöer som flygplatser, hamnar och motorvägar. Seal in-tekniken säkerställer säker transport av förorenat vatten. Komplettera med Powerlock segjärnsgaller som har ett skruvfritt låssystem för enkel montering och rengöring, samt en ljuddämpande funktion.


Hitta dokument

Effektiv markränna för belastning upp till F900

PowerDrain Seal in är anpassad för att klara belastningar upp till 90 ton, vilket gör den lämplig för krävande miljöer som flygplatser, industriella lastområden och logistikcenter. Den är även ett bra val för motorvägar och större vägar med intensiv och mycket tung trafik.

  • EPDM-tätning gör att rännan inte släpper igenom något vatten.
  • Robust markränna av polymerbetong som klarar belastning upp till F900.
  • Hög flödeshastighet tack vare rännans V-profil som gör att stora vattenflöden kan passera längs rännan på kort tid.
  • Släta övergångar innebär en säker transport av förorenat vatten.
  • CE-märkt enligt SS-EN 1433

Om du är nyfiken på en annan markränna som klarar belastning upp till F900, se Monoblock RD eller Xtraline.

Skapa ett system med PowerDrain Seal in

För ett komplett system behöver du ränna, utlopp, gavel och galler. Följ steg 1–7 nedan.

För att kunna beräkna rännans flödeskapacitet i l/s, behöver du veta hur stor yta (m2) som ska avvattnas samt bestämma regnintensiteten. När du har gjort en dimensionering får du fram den maximala flödeshastigheten som vattnet kan passera genom en ledning. Med hjälp av detta värde kan du enkelt avgöra vilken falltyp och nominell bredd ditt val av ränna bör ha.

PowerDrain Seal in
Längd Falltyper V 100 V 150 V 200
10 m Ränna utan fall 0.0 3,0 8,4 16,9
Ränna utan fall 10.0 5,8 13,4 24,7
Ränna utan fall 20.0 9,0 19,2 33,2
Ränna med fall 1–10 5,2 12,5 23,3
Ränna med trappfall 10/20 8,6 16,0 28,6
20 m Ränna utan fall 0.0 2,7 7,7 16,0
Ränna utan fall 10.0 5,3 12,5 23,3
Ränna utan fall 20.0 8,3 17,8 31,2
Ränna med fall 1–10/Utan fall 10.0 5,2 12,2 23,1
Ränna med trappfall 10/20 7,9 17,1 30,6
30 m Ränna utan fall 0.0 2,5 7,3 15,2
Ränna utan fall 10.0 4,9 11,8 22,2
Ränna utan fall 20.0 7,7 17,0 30,1
Ränna med fall 1–10/Trappfall 10/20 6,7 15,3 28,0
Ränna med trappfall 0/10/20 6,3 15,0 27,5

Välj en markränna med nominell bredd på 100, 150 eller 200 mm, baserat på den flödeskapacitet du har räknat fram.

Se systemöversikt och falltyper nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd, höjd och falltyp.

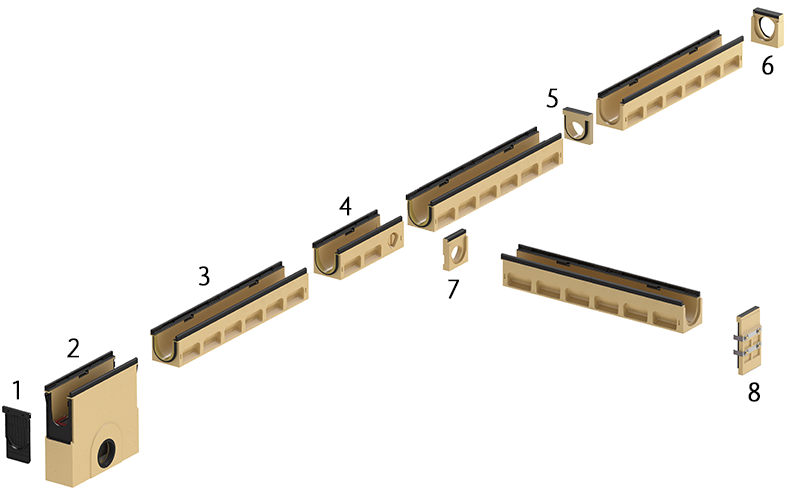

Flera beige moduler är ihopsatta som ett system.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. PowerDrain kan användas till samtliga falltyper – utan fall, med fall och trappfall eller i kombinationer av dessa tre.


1. Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera. Rännan går att bygga i fem olika modulhöjder; 0.0/5.0/10.0/20.0.

2. Ränna med fall
Vid mindre flöde av vatten kan du förstärka vattnets rörelse genom att använda en ränna med fall. Som mest kan denna ränntyp bestå av 10 fallsektioner. För att förlänga en ränna ytterligare kan du kombinera med rännmoduler utan fall alternativt trappfall.

3. Ränna med trappfall
Trappfall används för att öka kapaciteten och flödeshastigheten i rännan. Rännsektionerna blir djupare. Övergångsstycke för trappfall finns i två höjder; 25 och 50 mm.

1) Ränna utan fall 2) Ränna med fall 3) Ränna med trappfall
Utlopp

Antal utlopp
Utifrån den dimensionerade flödeskapaciteten kan du nu avgöra hur många utlopp som behövs för installationen.

Typ av utlopp
När du därefter väljer utloppstyp beror detta på befintliga anslutningar och vilka andra installationer som finns i marken.

  • Bottenutlopp används om markförhållandena tillåter.
  • Gavelutlopp passar om bottenutlopp inte är möjligt.
  • Utlopp i sandfång rekommenderas när du vill samla upp sand och grus.
PowerDrain Seal in
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 100 110 5–7
150 160 12–15
200 200 25–28
Gavelutlopp 100 110 3–6
150 160 9–13
200 200 18–25
Sandfång (1 % fall) 110 8
160 16–18
200 38
Gavel

Markrännan behöver två gavlar, en på vardera sida om rännsektionen om bottenutlopp används. Om däremot installationen har ett gavelutlopp eller utlopp i sandfång räcker det med en gavel för att täta till systemet i båda ändarna.

Täck rännan med galler som passar dess nominella bredd och uppfyller belastningskraven. För en ränna med längden 1000 mm behövs två galler.

Du kan även komplettera med tillval som t ex silikonfett, polyesterhäftmassa eller gallerkrok.

Produkter

  • Material: polymerbetong
  • Förstärkt sargkant: segjärn
  • Belastningsklass: E600–F900

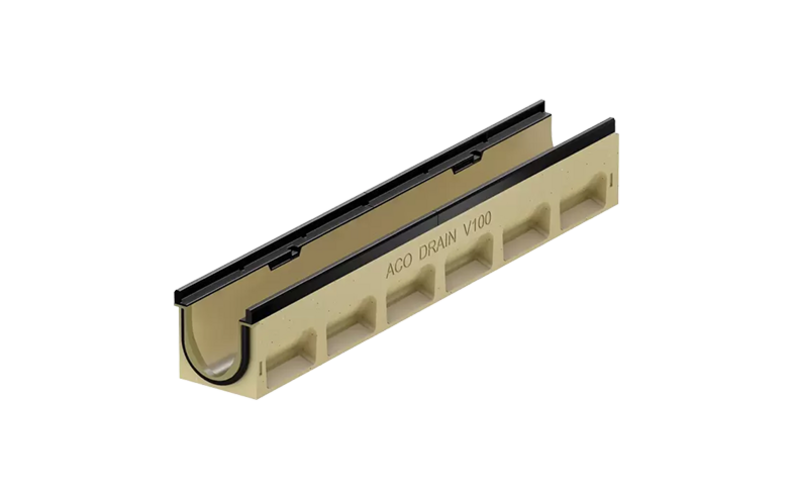

Beige markränna med svart sargkant.

PowerDrain Seal in V 100 G
Nominell bredd: 100 mm


Se artiklar

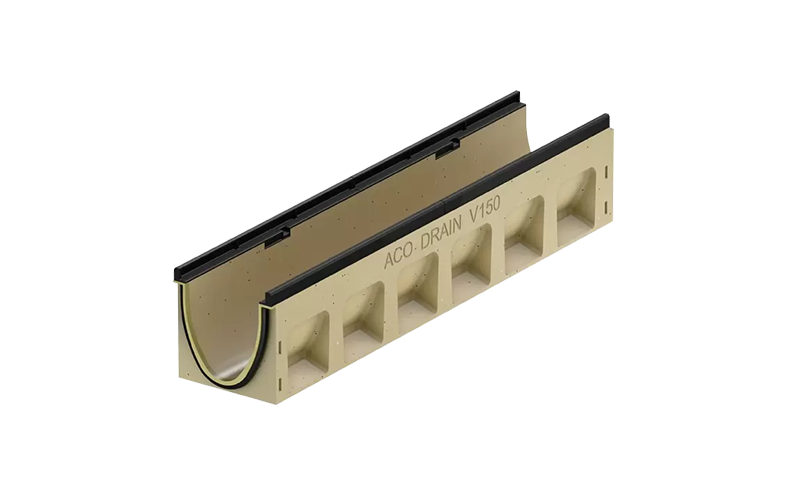

Beige markränna med svart sargkant.

PowerDrain Seal in V 150 G
Nominell bredd: 150 mm


Se artiklar

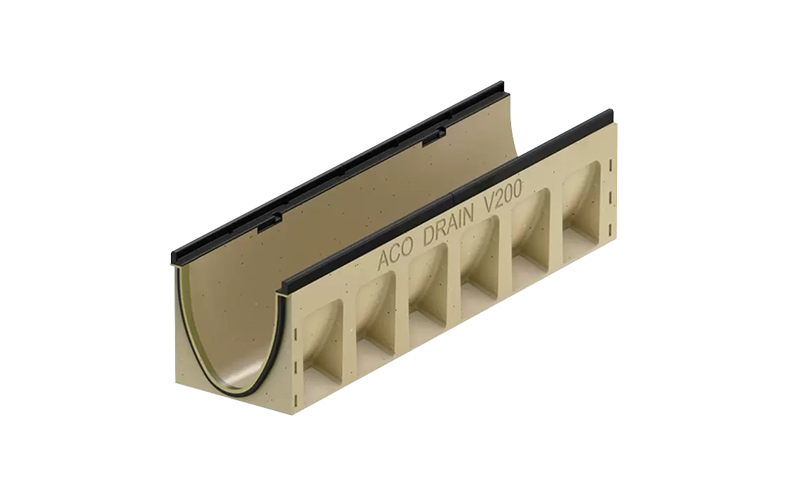

Beige markränna med svart sargkant.

PowerDrain Seal in V 200 G
Nominell bredd: 200 mm


Se artiklar

Frågor & svar

ACO PowerDrain Seal In är ett vattentätt och robust avvattningssystem som klarar 90 tons belastning, vilket gör det idealiskt för tunga trafikmiljöer som flygplatser och hamnar. Det har hög flödeskapacitet, släta övergångar och en förstärkt sargkant för ökad hållbarhet och säkerhet. Med låg underhållskostnad är det ett pålitligt val för krävande miljöer.

ACO PowerDrain Seal in används främst i områden där det finns behov av både effektiv avvattning och tätning, såsom parkeringshus, flygplatser, lastområden, industriella anläggningar och andra platser med tung belastning och risk för vatteninträngning.

Installation av PowerDrain Seal In kräver att rännorna placeras på ett stabilt underlag, oftast med betongfundament för att klara den tänkta belastningen. Tätningssystemet måste också installeras korrekt för att säkerställa fullständig vattentäthet.För mer detaljerad information se installationsanvisningen för Linjeavvattning.

Regelbundet underhåll krävs för att hålla PowerDrain Seal In-systemet fritt från skräp som kan blockera vattenflödet. Dessutom bör tätningen inspekteras regelbundet för att säkerställa att den är intakt och fungerar korrekt.

PowerDrain Seal In är utformat för att effektivt avleda stora mängder vatten, vilket gör det idealiskt för områden som är utsatta för kraftigt regn eller stor vattenavrinning. Systemets rännor är dimensionerade för att säkerställa ett snabbt och kontrollerat vattenflöde.
