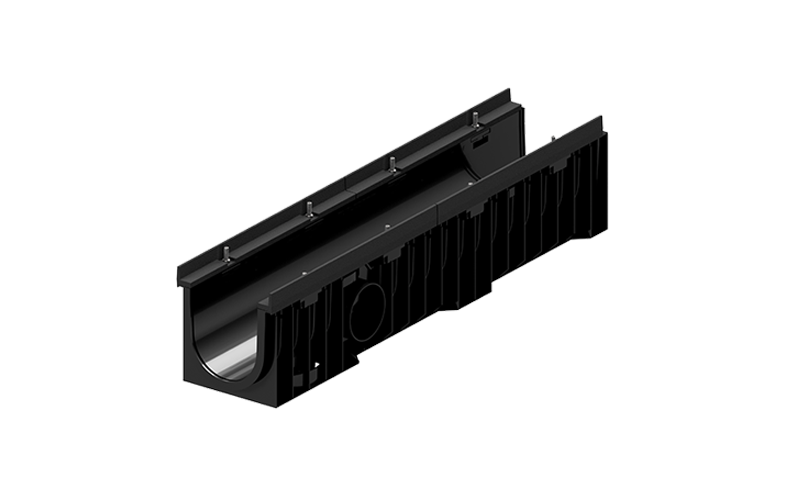

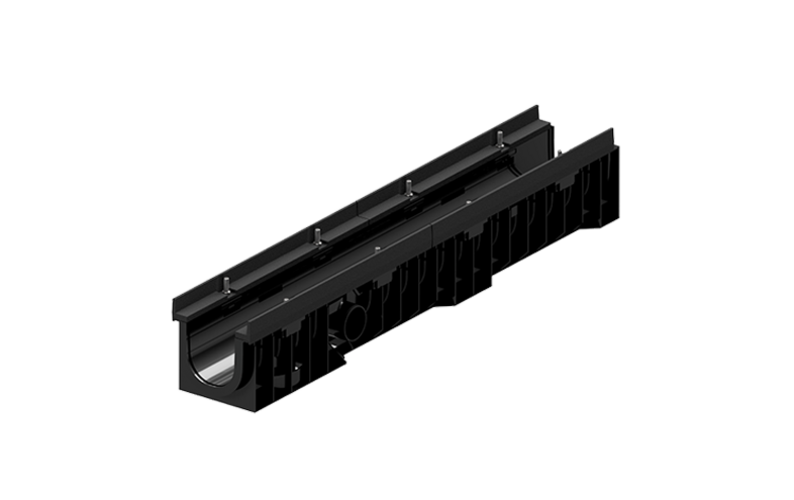

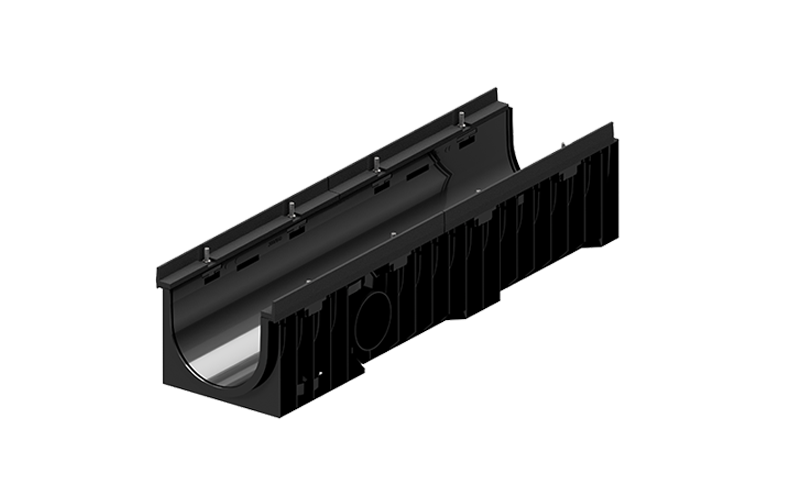

Svart markränna av plast.

ACO Xtraline

Använd Xtraline – en lättinstallerad och kostnadseffektiv avvattningsränna för miljöer med extrem belastning. Tillverkad av polyeten med förstärkt sargkant och segjärnsgaller, erbjuder den hög prestanda och enkel hantering. Finns i flera bredder och är CE-märkt för maximal trygghet och kvalitet.

Hitta dokument

Lättinstallerad markränna för belastning upp till F900

Xtraline klarar belastningar upp till 90 ton och är anpassad för områden med höga krav enligt belastningsklasserna E600 och F900. Rännan är lämplig för tuffa miljöer med intensiv och tung trafik, såsom hamnar, flygplatser, industriella logistikområden, lastplatser och hårt trafikerade vägar.

  • Förstärkt sargkant ökar rännans styrka, vilket gör att den klarar högsta belastning.
  • Låg vikt gör att rännan blir lätt att installera.
  • CE-märkt enligt SS-EN 1433

Andra rännor som också är anpassade för de högsta belastningskraven, upptäck PowerDrain Seal in eller Monoblock RD.

Skapa ett system med Xtraline

För ett komplett system behöver du ränna, utlopp, gavel och galler. Följ steg 1–7 nedan.

Börja med att fastställa ytan som ska avvattnas (m²) och regnintensiteten. Därefter dimensionerar du rännans flödeskapacitet i liter per sekund (l/s) för att beräkna den maximala flödeshastigheten genom systemet. Med detta värde kan du smidigt välja den nominella bredd som bäst passar dina behov.

Xtraline
Längd Modell Invändig höjd (mm) G 100 G 150 G 200
10 m Ränna utan fall 80 2,2
100 3,3 4,8 6
160 7,3 10,8 14
250 29,7
20 m Ränna utan fall 80 2
100 3 4,4 5,5
160 6,6 10,1 13,2
250 28,1
30 m Ränna utan fall 80 1,9
100 2,8 4,1 5,2
160 6,2 9,6 12,6
250 27,2

Välj en markränna med nominell bredd på 100, 150 eller 200 mm, baserat på den flödeskapacitet du har räknat fram.

Se falltyper nedan. Sätt därefter samman systemet med ränna, sandfång, utlopp, gavel och galler anpassade efter önskad längd, höjd och falltyp.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Xtraline finns som ränna utan fall.

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

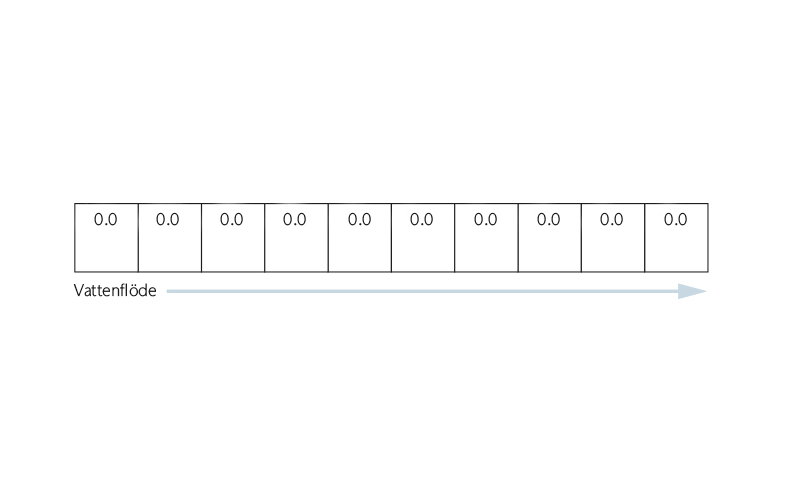

Flera kvadrater på rad och en blå pil som visar vattenflöde.
Utlopp

Antal utlopp
Utifrån den dimensionerade flödeskapaciteten kan du nu avgöra hur många utlopp som behövs för installationen.

Typ av utlopp
När du därefter väljer utloppstyp beror detta på befintliga anslutningar och vilka andra installationer som finns i marken.

  • Bottenutlopp används om markförhållandena tillåter.
  • Gavelutlopp passar om bottenutlopp inte är möjligt.
  • Utlopp i sandfång rekommenderas när du vill samla upp sand och grus.
Xtraline
Typ av utlopp Nominell bredd Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp G 100 110 5–7
G 150 160 12–15
G 200 200 25–28
Gavelutlopp G 100 110 3–6
G 150 160 9–13
G 200 200 18–25
Sandfång (1 % fall) 110 8
160 16–18
200 38
Gavel

Markrännan behöver två gavlar, en på vardera sida om rännsektionen om bottenutlopp används. Om däremot installationen har ett gavelutlopp eller utlopp i sandfång räcker det med en gavel för att täta till systemet i båda ändarna.

Täck rännan med galler som passar dess nominella bredd och uppfyller belastningskraven. För en ränna med längden 1000 mm behövs två galler.

Du kan även komplettera med tillval som t ex silikonfett, polyesterhäftmassa eller gallerkrok.

Produkter

  • Material: polyeten
  • Förstärkt sargkant: segjärn
  • Belastningsklass: E600–F900

Referenser

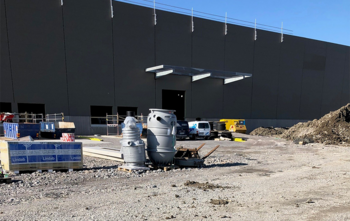

PostNord, Norrköping

PostNord, Norrköping

Frågor & svar

Xtraline är tillverkad av polyeten, vilket ger den en avsevärt lägre vikt jämfört med de andra två rännorna. Den lägre vikten gör installationen både smidigare och snabbare, samtidigt som den klarar högsta belastningen. Xtraline har ett lägre inköpspris, vilket kan göra den till ett kostnadseffektivt val.

Rännan passar såväl för belastningsklass E600 som F900. Den kan finnas vid hamnar, flygplatser, industriella områden för logistik samt vägar med intensiv och mycket tung trafik.
