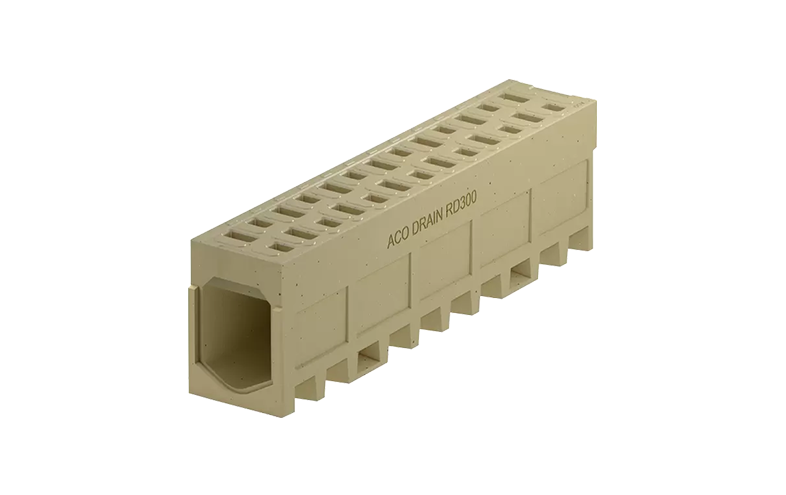

Beige monolitisk markränna med små hål på ovansidan.

ACO Monoblock RD

Denna kraftfulla monolitiska ränna passar avvattning av motorvägar, flygplatser och godsterminaler. Konstruktionen innebär att gallret är integrerat i rännan, vilket underlättar vid installation. Monoblock RD finns i flera bredder, höjder, färger och kan väljas med eller utan EPDM-tätning.

Hitta dokument

Ränna i ett stycke för belastning upp till F900

Monoblock RD är anpassad för belastningsklasserna E600 och F900. Markrännan används ofta i flygplatsmiljöer och på hårt trafikerade motorvägar med tung trafik och där den utsätts för höga belastningar.

  • Robust och helgjuten ränna av polymerbetong, utformad för att klara belastningar upp till klass F900.
  • Hög flödeshastighet på grund av V-formad profil som snabbt leder stora vattenflöden.
  • EPDM-tätning säkerställer att rännan är helt vattentät.
  • CE-märkt enligt SS-EN 1433

Några andra markrännor som klarar belastning upp till F900 är PowerDrain Seal in och Xtraline.

Skapa ett system med Monoblock RD

För ett komplett Monoblock-system behöver du ränna, utlopp och gavel. Följ steg 1–6 nedan.

När du känner till ytan (m²) som ska avvattnas kan du dimensionera rännans flödeskapacitet (l/s) och beräkna den maximala flödeshastigheten för vattnet genom ledningen. Med detta värde kan du bestämma vilken falltyp och nominell bredd som är lämplig för din ränna.

Monoblock RD
Längd Falltyper RD 100 RD 150 RD 200 RD 300
10 m Ränna utan fall 0.0 6,1 9,3 18,9 83,2
Ränna utan fall 10.0 20,6
Ränna utan fall 20.0 34,8 57,2
20 m Ränna utan fall 0.0 5,5 8,7 17,8 79,6
Ränna utan fall 10.0 19,3
Ränna utan fall 20.0 32,4 53,9
30 m Ränna utan fall 0.0 5,1 8,2 17,1 77,2
Ränna utan fall 10.0 18,3
Ränna utan fall 20.0 30,8 51,6

Baserat på den beräknade flödeskapaciteten, välj en markränna med nominell bredd på 100, 150, 200 eller 300 mm.

Se systemöversikt och falltyper nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd, höjd och falltyp.

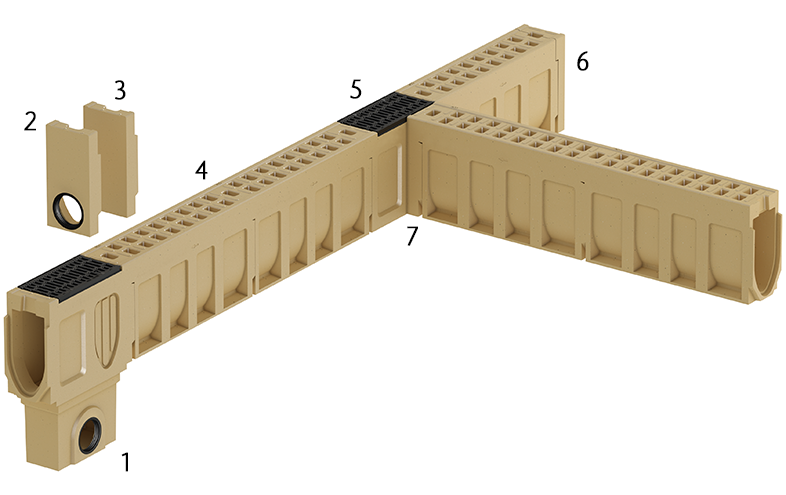

Flera beige moduler är ihopsatta som ett system.

Monoblock RD finns som ränna utan fall, kan byggas i oändliga längder och är enkel att installera. Rännan finns i olika modulhöjder beroende på bredd.

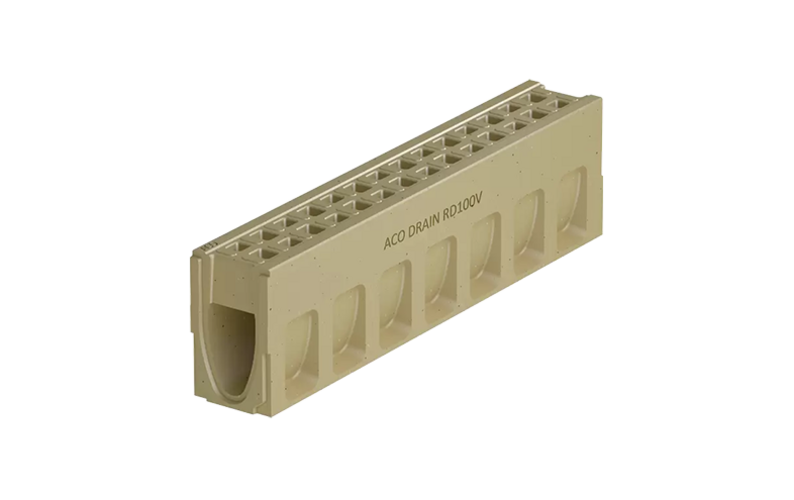

  • RD 100: bygghöjd: 265 mm

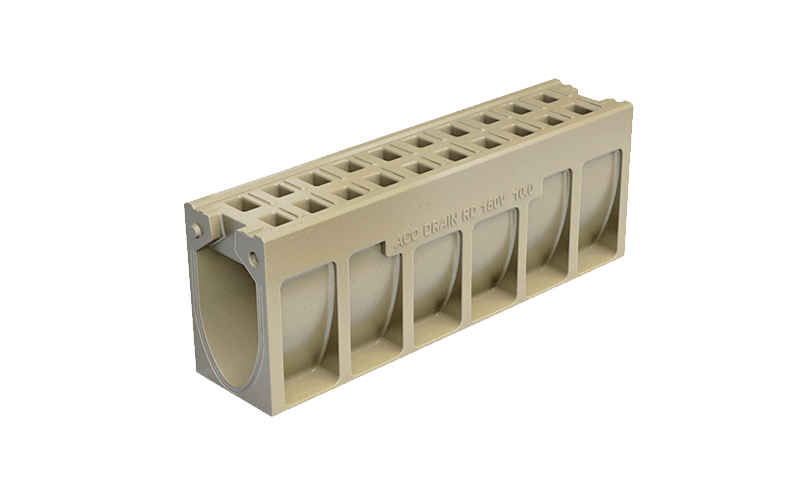

  • RD 150: bygghöjd: 280, 380 och 480 mm

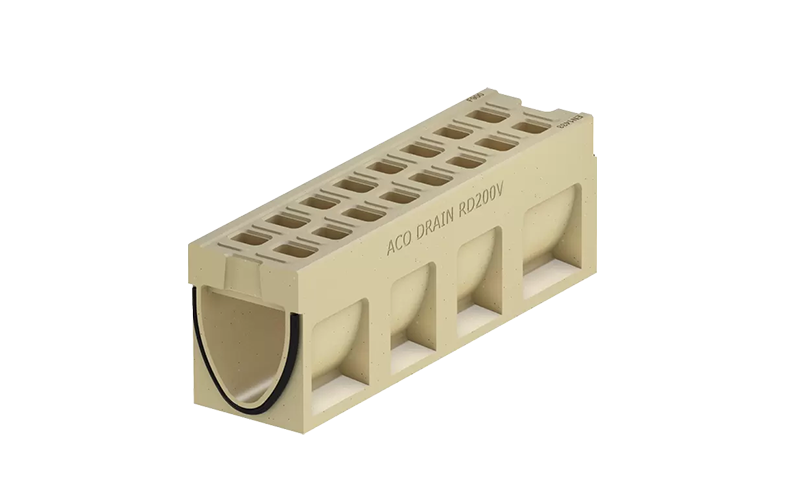

  • RD 200: bygghöjd: 330 och 530 mm
  • RD 300: bygghöjd: 595 mm
Utlopp

Antal utlopp
Utifrån den dimensionerade flödeskapaciteten kan du nu avgöra hur många utlopp som behövs för installationen.

Typ av utlopp
När du därefter väljer utloppstyp beror detta på befintliga anslutningar och vilka andra installationer som finns i marken.

  • Bottenutlopp används om markförhållandena tillåter.
  • Gavelutlopp passar om bottenutlopp inte är möjligt.
  • Utlopp i sandfång rekommenderas när du vill samla upp sand och grus.
Monoblock RD
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 100 110 5–7
150 160 12–15
200 200 25–28
Gavelutlopp 100 110 3–6
150 160 9–13
200 200 18–25
300 315 55–60
Sandfång (1 % fall) 100 8
160 16–18
200 38
400 230–240
Gavel

Markrännan behöver två gavlar, en på vardera sida om rännsektionen om bottenutlopp används. Om däremot installationen har ett gavelutlopp eller utlopp i sandfång räcker det med en gavel för att täta till systemet i båda ändarna.

Fogmassan Water Seal är ett exempel på tillval som du kan komplettera med.

Produkter

  • Material: polymerbetong
  • Förstärkt sargkant: polymerbetong
  • Belastningsklass: E600–F900

Referenser

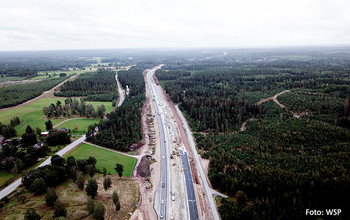

E4 Ljungby–Toftanäs

E4 Ljungby–Toftanäs

Olycksdrabbad väg byggs om till motorväg med linjeavvattning
Kapellskärs hamn

Kapellskärs hamn

Hamnprojekt med väldigt tuffa miljökrav

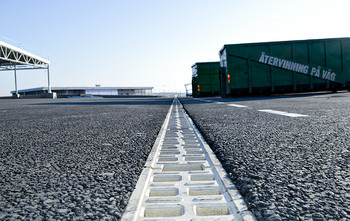

Arlanda Airports nya driftområde

Arlanda Airports nya driftområde

ACO Monoblock för miljöcertifierat område

Frågor & svar

Monoblock RD är en robust ränna anpassad för hårt trafikerade miljöer som motorvägar, flygplatser och godsterminaler. Den klarar belastningsklasser E600 och F900, finns i bredder från 100 till 300 mm och erbjuder flexibilitet med EPDM-tätning och flera färgalternativ. Med hög flödeshastighet och enkel installation är den en effektiv och hållbar lösning.

ACO Monoblock RD finns tillgänglig i fyra olika nominella bredder: 100 mm, 150 mm, 200 mm och 300 mm.

I sammanhanget med ACO Monoblock RD står "RD" för "Road Drainage", vilket indikerar att produkten är specifikt anpassad för avvattning av vägar och liknande högtrafikerade områden.

Installation av ACO Monoblock RD kräver korrekt förberedelse av underlaget och följer specifika installationsanvisningar beroende på belastningsklass och ytskikt. Det är viktigt att följa installationsanvisningar för att säkerställa korrekt funktion och livslängd. Se installationsanvisning.

Underhållet av ACO Monoblock RD är enkelt tack vare dess självrensande design och hållbara material. Regelbunden inspektion, rensning vid behov med högtryckstvätt, samt kontroll av sandfång, inspektionsmodul och tätningar säkerställer optimal funktion. Dess robusthet och motståndskraft mot korrosion minimerar underhållsbehovet.
