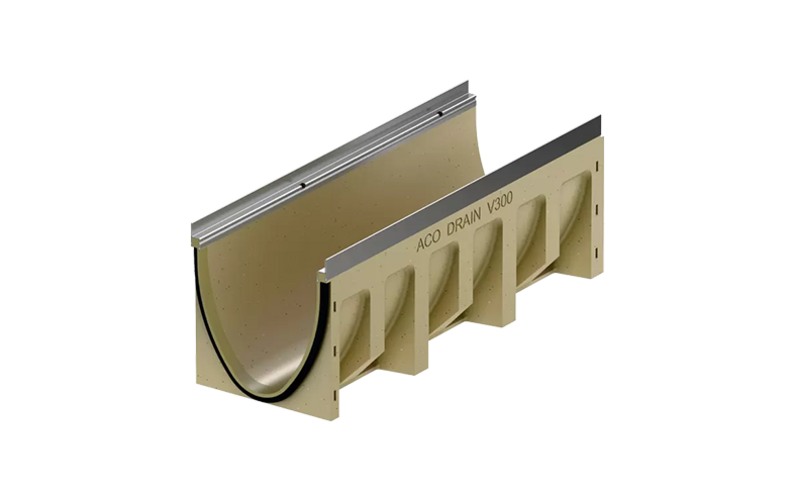

Beige markränna med metallfärgad sargkant och svart gummitätning.

Multiline Seal in V 300 S/E

Polymerbetong

  • Nominell bredd: 300 mm
  • Förstärkt sargkant: förzinkat och rostfritt stål
  • Belastningsklass: B125–D400

    Hitta dokument

Ränna

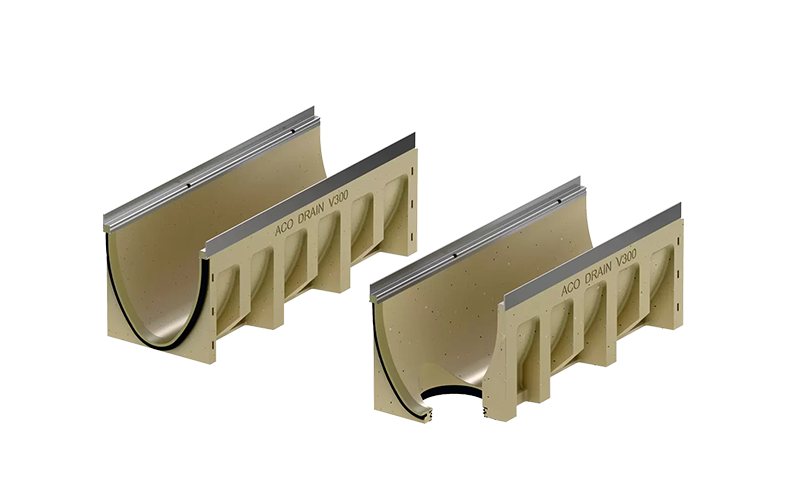

Två beige markrännor varav den ena har bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 300 S Förzinkat stål 1000 350 370 0.0 64,5 153330
V 300 S Förzinkat stål 1000 350 420 10.0 68,1 153350
V 300 S Förzinkat stål 1000 350 470 20.0 78,7 153370
V 300 E Rostfritt stål 1000 350 370 0.0 64,5 153430
V 300 E Rostfritt stål 1000 350 420 10.0 68,1 153450
V 300 E Rostfritt stål 1000 350 470 20.0 78,7 153470
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 300 S Förzinkat stål 1000 350 380 200 0.0.2 69,9 153334
V 300 S Förzinkat stål 1000 350 430 200 10.0.2 77,2 153354
V 300 S Förzinkat stål 1000 350 480 200 20.0.2 84,3 153374
V 300 E Rostfritt stål 1000 350 380 200 0.0.2 69,9 153434
V 300 E Rostfritt stål 1000 350 430 200 10.0.2 77,2 153454
V 300 E Rostfritt stål 1000 350 480 200 20.0.2 84,3 153474
Två beige markrännor varav den ena har bottenutlopp.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 300 S Förzinkat stål 500 350 370 0.1 39,3 153331
V 300 S Förzinkat stål 500 350 420 10.1 43,1 153351
V 300 S Förzinkat stål 500 350 470 20.1 46,8 153371
V 300 E Rostfritt stål 500 350 370 0.1 39,3 153431
V 300 E Rostfritt stål 500 350 420 10.1 43,1 153451
V 300 E Rostfritt stål 500 350 470 20.1 46,8 153471
Ränna utan fall med bottenutlopp
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 300 S Förzinkat stål 500 350 380 200 0.2 39,4 153332
V 300 S Förzinkat stål 500 350 430 200 10.2 43,3 153352
V 300 S Förzinkat stål 500 350 480 200 20.2 47,0 153372
V 200 E Rostfritt stål 500 350 380 200 0.2 39,4 153432
V 200 E Rostfritt stål 500 350 430 200 10.2 43,3 153452
V 200 E Rostfritt stål 500 350 480 200 20.2 47,0 153472

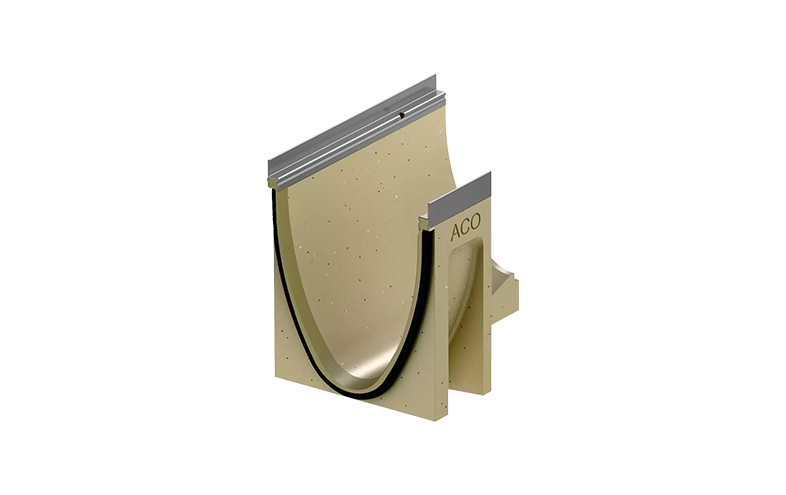

Djup beige markränna med metallfärgad sargkant och nivåskillnad.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 300 S Förzinkat stål 500 350 420 0-10 41,4 153376
V 300 S Förzinkat stål 500 350 470 10-20 45,1 153377
V 300 E Rostfritt stål 500 350 420 0-10 41,4 153476
V 300 E Rostfritt stål 500 350 470 10-20 45,1 153477

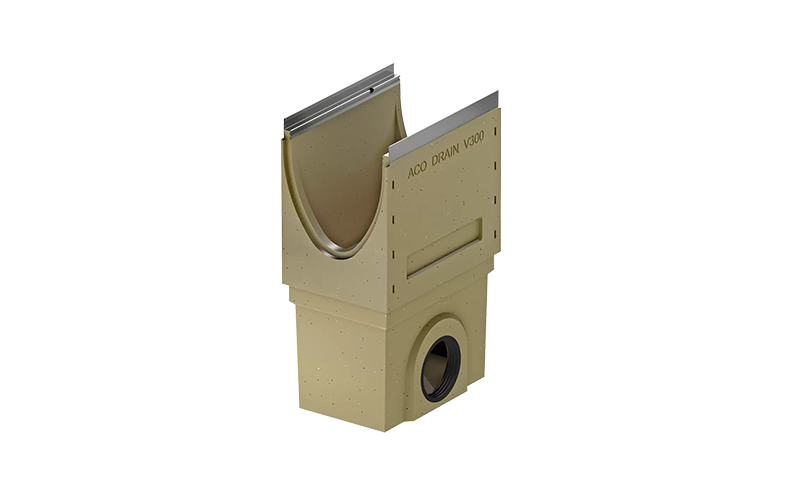

Djup beige markränna med metallfärgad sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 300 S Förzinkat stål 500 350 845 160 0 84,7 153391
V 300 S Förzinkat stål 500 350 845 160 10 82,3 153393
V 300 S Förzinkat stål 500 350 845 160 20 80,0 153394
V 300 S Förzinkat stål 500 350 845 200 0 83,7 153395
V 300 S Förzinkat stål 500 350 845 200 10 81,3 153397
V 300 S Förzinkat stål 500 350 845 200 20 79,0 153398
V 300 E Rostfritt stål 500 350 845 160 0 84,7 153491
V 300 E Rostfritt stål 500 350 845 160 10 82,3 153493
V 300 E Rostfritt stål 500 350 845 160 20 80,0 153494
V 300 E Rostfritt stål 500 350 845 200 0 83,7 153495
V 300 E Rostfritt stål 500 350 845 200 10 81,3 153497
V 300 E Rostfritt stål 500 350 845 200 20 79,0 153498

Rännan kan även användas för ledstråk i miljöer upp till belastningsklass D400. Läs mer om ledstråk med avvattning.

Utlopp & gavel

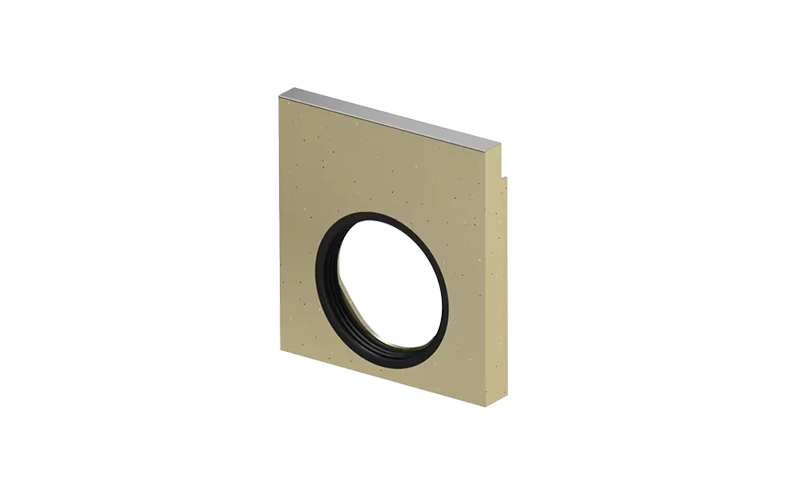

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 300 S Förzinkat stål 40 200 0 153386
V 300 S Förzinkat stål 40 200 10 153388
V 300 S Förzinkat stål 40 200 20 153389
V 300 E Rostfritt stål 40 200 0 153378
V 300 E Rostfritt stål 40 200 10 153380
V 300 E Rostfritt stål 40 200 20 153381

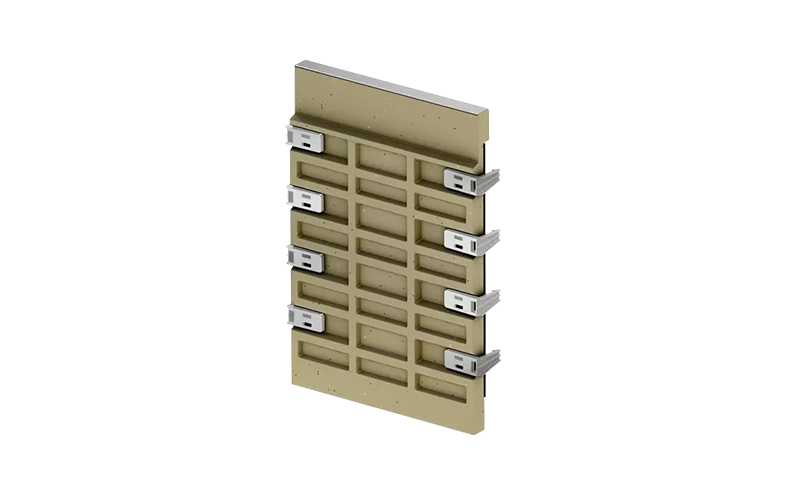

Rektangulär beige platta med fyra horisontella metallfästen.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 300 S Förzinkat stål 30 0–20 153365
V 300 E Rostfritt stål 30 0–20 153465

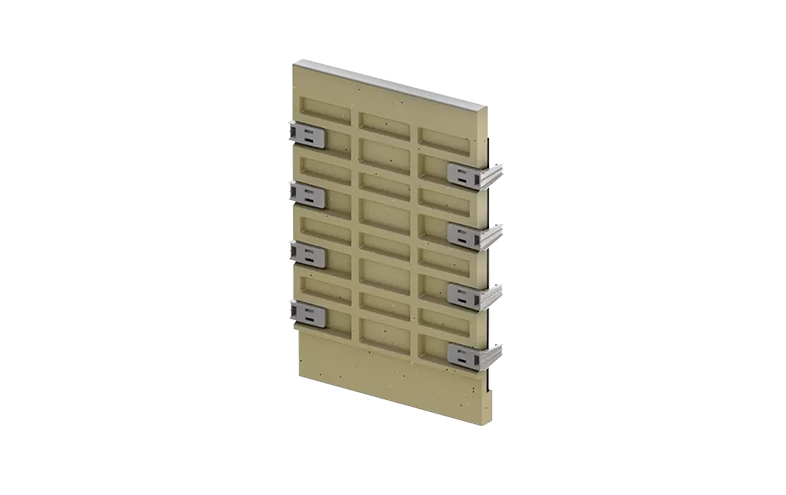

Rektangulär beige platta med fyra horisontella metallfästen.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 300 S Förzinkat stål 30 0–20 153385
V 300 E Rostfritt stål 30 0–20 153485

Galler

Belastningsklass B125

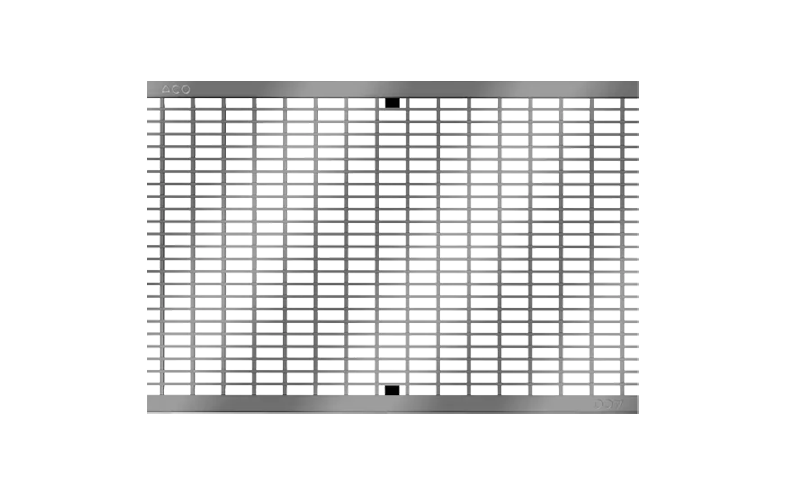

Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 338 30 x 10 2028 10,3 133674
Rostfritt stål 500 338 30 x 10 2028 10,3 133677

Belastningsklass C250

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 338 12 1146 17,9 13870
Svart rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 338 30 x 18 1381 16,3 13873

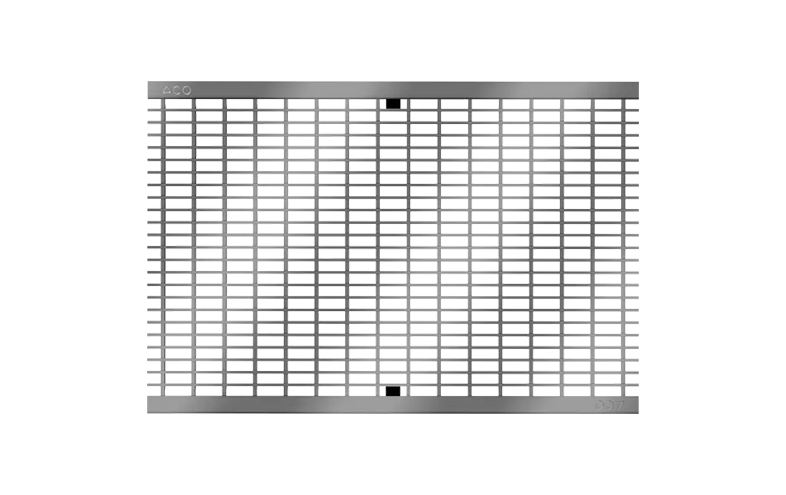

Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 338 30 x 10 2038 15,5 133675
Rostfritt stål 500 338 30 x 10 2038 15,5 133678

Belastningsklass D400

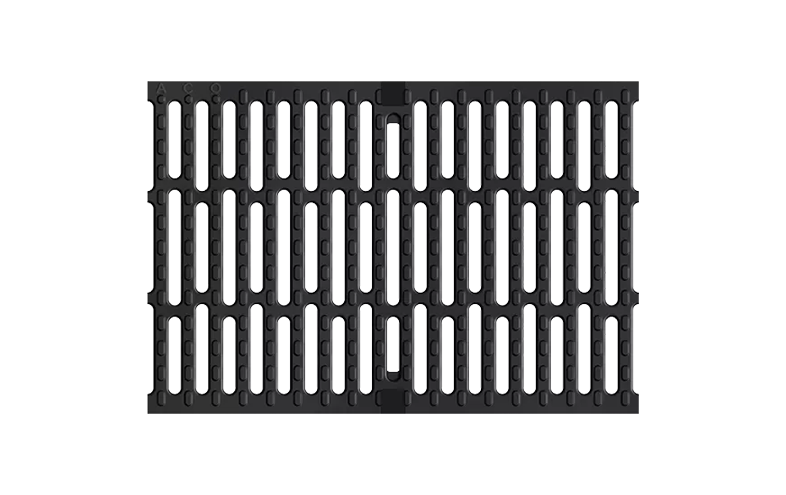

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 338 12 1146 23 13871
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 338 30 x 10 2038 15,5 133676
Rostfritt stål 500 338 30 x 10 2038 15,5 133679

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18

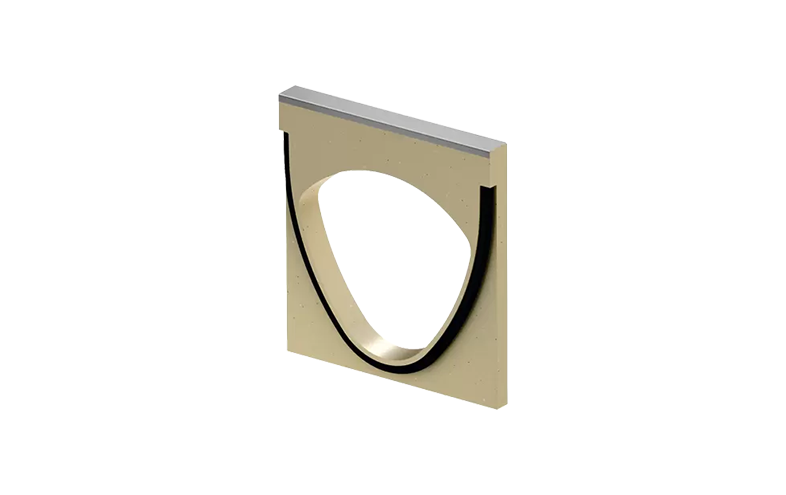

Kvadratisk beige platta med ovandel av metall, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 300 S Förzinkat stål 40 0 153378
V 300 S Förzinkat stål 40 10 153380
V 300 S Förzinkat stål 40 20 153381
V 300 E Rostfritt stål 40 0 153478
V 300 E Rostfritt stål 40 10 153480
V 300 E Rostfritt stål 40 20 153481

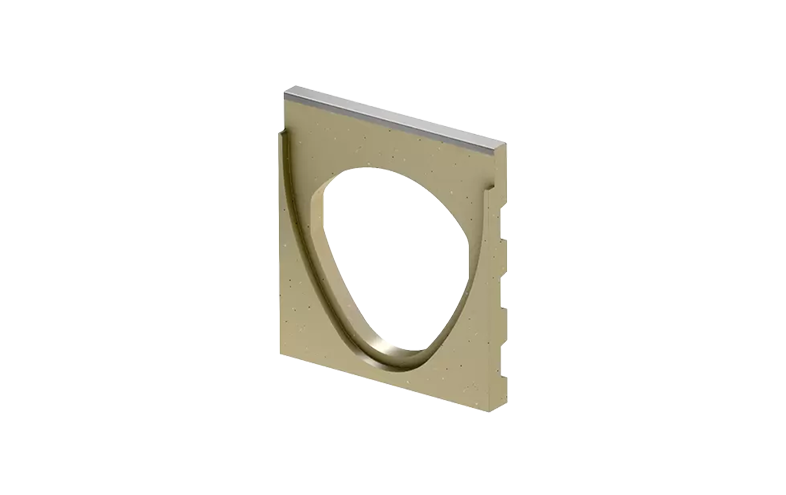

Kvadratisk beige platta med hål i mitten och ovandel av metall.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 300 S Förzinkat stål 30 0 153382
V 300 S Förzinkat stål 30 10 153384
V 300 S Förzinkat stål 30 20 153399
V 300 E Rostfritt stål 30 0 153482
V 300 E Rostfritt stål 30 10 153484
V 300 E Rostfritt stål 30 20 153499
Kontakta ACO via formulär
