Beige markränna med metallfärgad sargkant och svart gummitätning.

Multiline Seal in V 150 S/E

Polymerbetong

  • Nominell bredd: 150 mm
  • Förstärkt sargkant: förzinkat och rostfritt stål
  • Belastningsklass: B125–D400

    Hitta dokument

Ränna

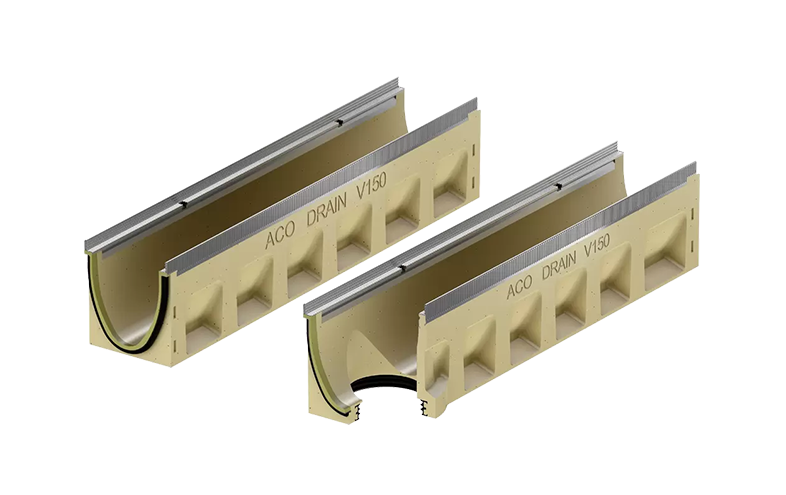

Två beige markrännor varav den ena har bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 185 210 0.0 28,8 133330
V 150 S Förzinkat stål 1000 185 235 5.0 31,9 133340
V 150 S Förzinkat stål 1000 185 260 10.0 33,5 133350
V 150 S Förzinkat stål 1000 185 310 20.0 37,8 133370
V 150 E Rostfritt stål 1000 185 210 0.0 30,2 133430
V 150 E Rostfritt stål 1000 185 235 5.0 33,3 133440
V 150 E Rostfritt stål 1000 185 260 10.0 34,9 133450
V 150 E Rostfritt stål 1000 185 310 20.0 39,2 133470
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 185 220 160 0.0.2 30,8 133334
V 150 S Förzinkat stål 1000 185 245 160 5.0.2 32,6 133344
V 150 S Förzinkat stål 1000 185 270 160 10.0.2 34,6 133354
V 150 S Förzinkat stål 1000 185 320 160 20.0.2 39,8 133374
V 150 E Rostfritt stål 1000 185 220 160 0.0.2 32,2 133434
V 150 E Rostfritt stål 1000 185 245 160 5.0.2 34,0 133444
V 150 E Rostfritt stål 1000 185 270 160 10.0.2 36,0 133454
V 150 E Rostfritt stål 1000 185 320 160 20.0.2 41,2 133474

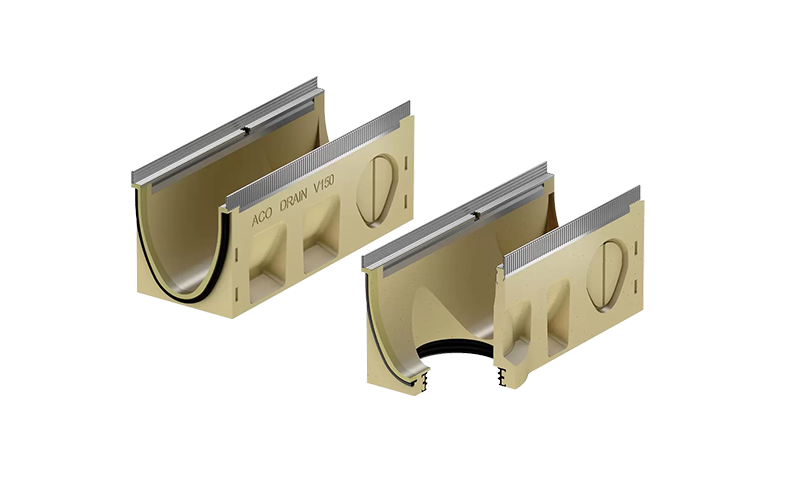

Två beige markrännor varav den ena har bottenutlopp.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 185 210 0.1 14,3 133331
V 150 S Förzinkat stål 500 185 235 5.1 15,7 133341
V 150 S Förzinkat stål 500 185 260 10.1 16,5 133351
V 150 S Förzinkat stål 500 185 310 20.1 19,2 133371
V 150 E Rostfritt stål 500 185 210 0.1 15,0 133431
V 150 E Rostfritt stål 500 185 235 5.1 16,4 133441
V 150 E Rostfritt stål 500 185 260 10.1 17,2 133451
V 150 E Rostfritt stål 500 185 310 20.1 19,9 133471
Ränna utan fall med bottenutlopp
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 185 220 160 0.2 15,1 133332
V 150 S Förzinkat stål 500 185 245 160 5.2 16,4 133342
V 150 S Förzinkat stål 500 185 270 160 10.2 17,7 133352
V 150 S Förzinkat stål 500 185 320 160 20.2 19,9 133372
V 150 E Rostfritt stål 500 185 220 160 0.2 15,8 133432
V 150 E Rostfritt stål 500 185 245 160 5.2 17,1 133442
V 150 E Rostfritt stål 500 185 270 160 10.2 18,4 133452
V 150 E Rostfritt stål 500 185 320 160 20.2 20,6 133472

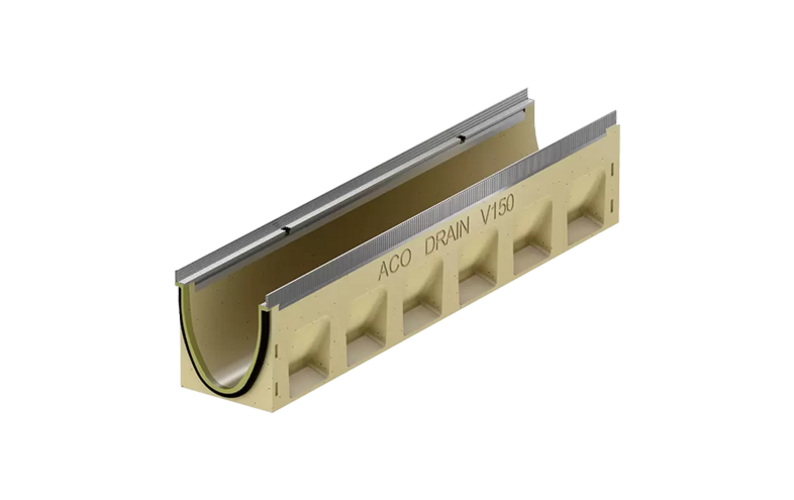

Beige markränna med metallfärgad sargkant och svart gummitätning.
Modell Sargkant Längd (mm) Bredd (mm) Höjd början/slut (mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 185 210/215 1 28,5 133301
V 150 S Förzinkat stål 1000 185 215/220 2 28,8 133302
V 150 S Förzinkat stål 1000 185 220/225 3 29,2 133303
V 150 S Förzinkat stål 1000 185 225/230 4 29,6 133304
V 150 S Förzinkat stål 1000 185 230/235 5 30,0 132305
V 150 S Förzinkat stål 1000 185 235/240 6 30,5 133306
V 150 S Förzinkat stål 1000 185 240/245 7 31,0 133307
V 150 S Förzinkat stål 1000 185 245/250 8 31,5 133308
V 150 S Förzinkat stål 1000 185 250/255 9 32,0 133309
V 150 S Förzinkat stål 1000 185 255/260 10 32,5 133310
V 150 E Rostfritt stål 1000 185 210/215 1 29,9 133401
V 150 E Rostfritt stål 1000 185 215/220 2 30,2 133402
V 150 E Rostfritt stål 1000 185 220/225 3 30,6 133403
V 150 E Rostfritt stål 1000 185 225/230 4 31,0 133404
V 150 E Rostfritt stål 1000 185 230/235 5 31,4 133405
V 150 E Rostfritt stål 1000 185 235/240 6 31,9 133406
V 150 E Rostfritt stål 1000 185 240/245 7 32,4 133407
V 150 E Rostfritt stål 1000 185 245/250 8 32,9 133408
V 150 E Rostfritt stål 1000 185 250/255 9 33,4 133409
V 150 E Rostfritt stål 1000 185 255/260 10 33,9 133410
Djup beige markränna med metallfärgad sargkant och nivåskillnad.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 185 310 20,8 133377
V 150 E Rostfritt stål 500 185 310 21,5 133477

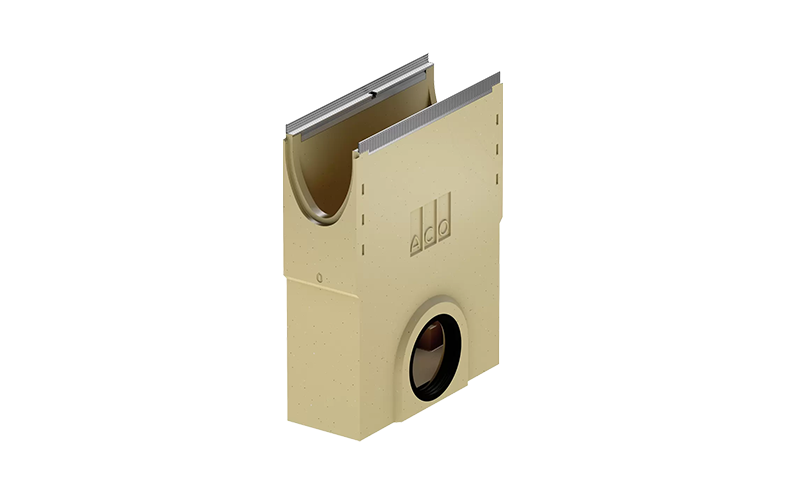

Djup beige markränna med metallfärgad sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 185 660 160 0 49,8 133391
V 150 S Förzinkat stål 500 185 660 160 5 49,4 133392
V 150 S Förzinkat stål 500 185 660 160 10 48,9 133393
V 150 S Förzinkat stål 500 185 660 160 20 47,9 133394
V 150 E Rostfritt stål 500 185 660 160 0 50,5 133491
V 150 E Rostfritt stål 500 185 660 160 5 50,0 133492
V 150 E Rostfritt stål 500 185 660 160 10 49,5 133493
V 150 E Rostfritt stål 500 185 660 160 20 48,5 133494

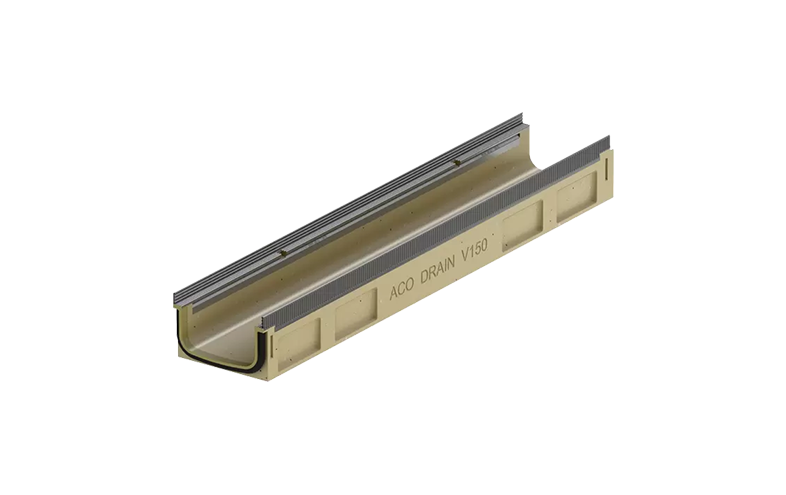

Beige låg markränna med metallfärgad sargkant.
Lågprofilränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 185 120 16,5 133311
V 150 E Rostfritt stål 1000 185 120 16,5 133411
Lågprofilränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
V 150 S Förzinkat stål 1000 185 130 110 19,1 133312
V 150 E Rostfritt stål 1000 185 130 110 19,1 133412

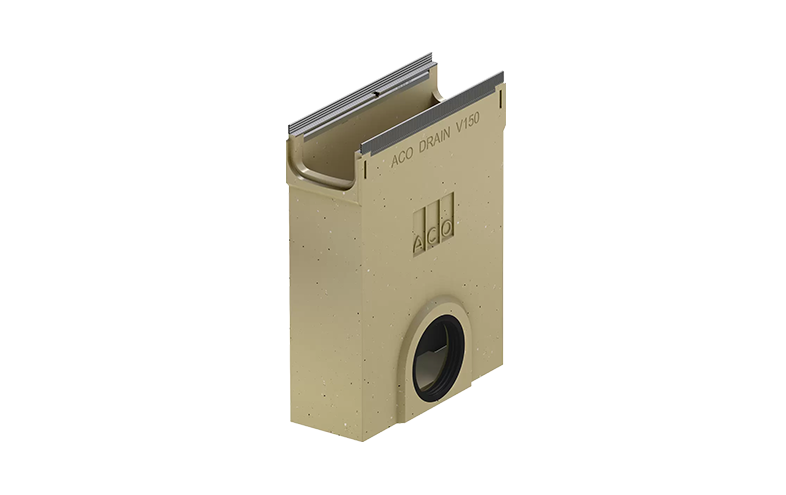

Djup beige markränna med metallfärgad sargkant och sidoutlopp.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Röranslutning (Ø mm) Vikt (kg) Art.nr
V 150 S Förzinkat stål 500 185 660 120 110 49,3 133315
V 150 E Rostfritt stål 500 185 660 120 110 49,3 133415

Rännan kan även användas för ledstråk i miljöer upp till belastningsklass D400. Läs mer om ledstråk med avvattning.

Utlopp & gavel

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 150 S Förzinkat stål 40 160 0 133386
V 150 S Förzinkat stål 40 160 5 133387
V 150 S Förzinkat stål 40 160 10 133388
V 150 S Förzinkat stål 40 160 20 133389
V 150 E Rostfritt stål 40 160 0 133486
V 150 E Rostfritt stål 40 160 5 133487
V 150 E Rostfritt stål 40 160 10 133488
V 150 E Rostfritt stål 40 160 20 133489
Rektangulär beige platta med tre horisontella metallfästen.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0–20 133385
V 150 E Rostfritt stål 25 0–20 133485

Galler

Belastningsklass B125

Svart rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Färg Art.nr
Komposit 500 173 203 1,6 svart 3002677
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 9 687 5,1 133625
Förzinkat stål 500 173 9 687 2,5 133626
Rostfritt stål 1000 173 9 687 5,1 133627
Rostfritt stål 500 173 9 687 2,6 133628
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 173 6 668 6,4 133633
Rostfritt stål 500 173 6 668 3,1 133634
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 30 x 10 1200 5,8 133605
Förzinkat stål 500 173 30 x 10 1200 2,9 133606
Rostfritt stål 1000 173 30 x 10 1200 5,7 133607
Rostfritt stål 500 173 30 x 10 1200 2,9 133608

Belastningsklass C250

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 5,3 13070
Svart rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg Färg Art.nr RSK
Komposit 500 173 10 203 1,6 svart 3002676 291 93 47
Svart rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 29 x 12 595 5,3 13073
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132131
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 30 x 10 1200 5,8 133605
Förzinkat stål 500 173 30 x 10 1200 2,9 133606
Rostfritt stål 1000 173 30 x 10 1200 5,7 133607
Rostfritt stål 500 173 30 x 10 1200 2,9 133608
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132153
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132148
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132151
Svart rektangulärt galler till markränna med öppnin
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132156
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132165
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 105 10 100 6,2 446128
Förzinkat stål 500 173 105 10 100 3,2 446129
Rostfritt stål 1000 173 105 10 100 6,1 446131
Rostfritt stål 500 173 105 10 100 3,2 446132
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 105 10 100 5,7 446130
Rostfritt stål 500 173 105 10 100 5,9 446133

Belastningsklass D400

Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 6,4 23164
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132109
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 28 x 9 1050 8,0 133609
Förzinkat stål 500 173 28 x 9 1050 4,0 133610
Rostfritt stål 1000 173 28 x 9 1050 8,0 133611
Rostfritt stål 500 173 28 x 9 1050 4,1 133612
Svart galler med naturmönstrade hål.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 488 7,8 3003575
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132045
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132066
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132106
Svart rektangulärt galler till markränna med öppning.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132077
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132164
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 150 10 100 10,2 446033
Förzinkat stål 1000 173 150 10 100 5,2 446034
Rostfritt stål 1000 173 150 10 100 10,2 446036
Rostfritt stål 1000 173 150 10 100 5,2 446037
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 150 10 100 10,9 446035
Rostfritt stål 500 173 150 10 100 10,9 446038

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18
Kvadratisk beige platta med ovandel av metall, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 40 0 133338
V 150 S Förzinkat stål 40 5 133348
V 150 S Förzinkat stål 40 10 133358
V 150 S Förzinkat stål 40 20 133378
V 150 E Rostfritt stål 40 0 133438
V 150 E Rostfritt stål 40 5 133448
V 150 E Rostfritt stål 40 10 133458
V 150 E Rostfritt stål 40 20 133478
Kvadratisk beige platta med hål i mitten och ovandel av metall.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0 133339
V 150 S Förzinkat stål 25 5 133349
V 150 S Förzinkat stål 25 10 133359
V 150 S Förzinkat stål 25 20 133379
V 150 E Rostfritt stål 25 0 133439
V 150 E Rostfritt stål 25 5 133449
V 150 E Rostfritt stål 25 10 133459
V 150 E Rostfritt stål 25 20 133479
Kontakta ACO via formulär
