Beige markränna med metallfärgad sargkant.

Civicline CL 150

Polymerbetong

  • Nominell bredd: 150 mm
  • Förstärkt sargkant: förzinkat stål
  • Belastningsklass: A15–D400

    Hitta dokument

Ränna

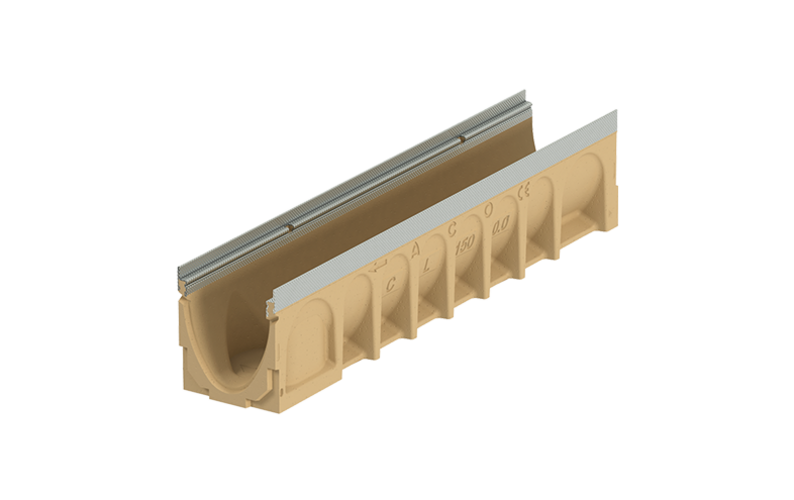

Beige markränna med metallfärgad sargkant.
Ränna utan fall
Med förtagning för bottenutlopp Ø160 mm.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr RSK
CL 150 S Förzinkat stål 1000 185 210 0.0 21,6 413216 292 40 20

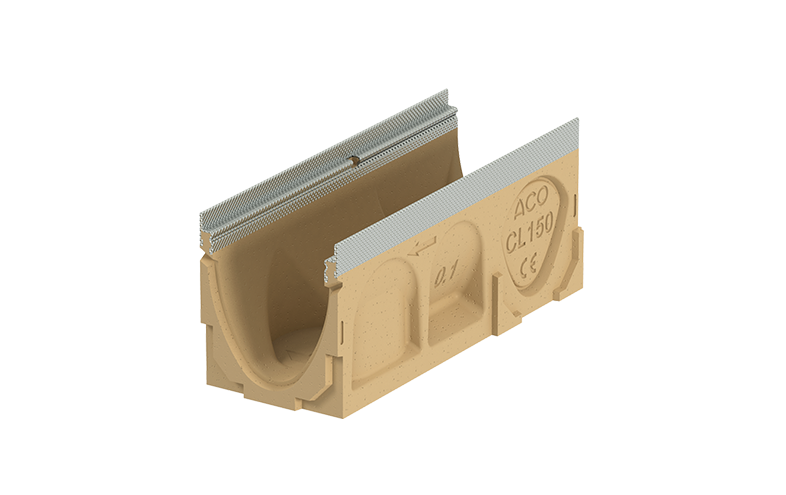

Beige markränna med metallfärgad sargkant.
Ränna utan fall
Med förtagning för sidoutlopp på båda sidor.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr RSK
CL 150 S Förzinkat stål 500 185 210 0.1 12,7 413217 292 40 21

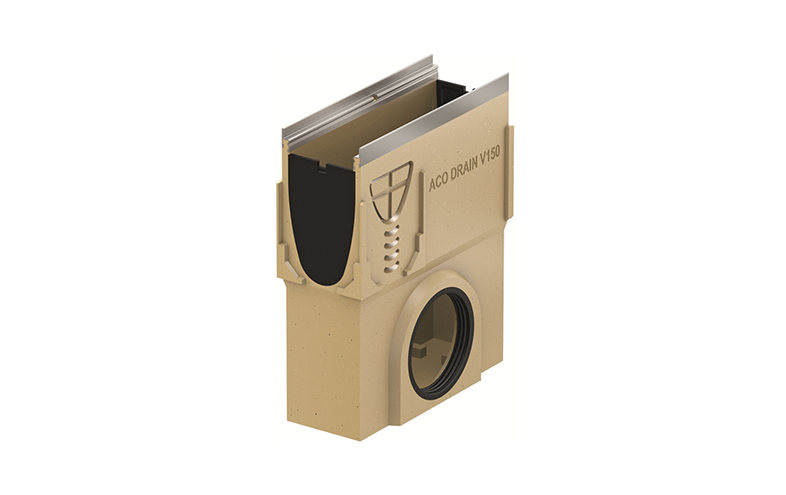

Djup beige markränna med metallfärgad sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr RSK
CL 150 S Förzinkat stål 500 185 610 160 0 36,6 12791 244 28 76

Rännan kan även användas för ledstråk i miljöer upp till belastningsklass D400. Läs mer om ledstråk med avvattning.

Utlopp & gavel

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 150 S Förzinkat stål 40 160 0 133386
V 150 S Förzinkat stål 40 160 5 133387
V 150 S Förzinkat stål 40 160 10 133388
V 150 S Förzinkat stål 40 160 20 133389
V 150 E Rostfritt stål 40 160 0 133486
V 150 E Rostfritt stål 40 160 5 133487
V 150 E Rostfritt stål 40 160 10 133488
V 150 E Rostfritt stål 40 160 20 133489
Rektangulär beige platta med tre horisontella metallfästen.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0–20 133385
V 150 E Rostfritt stål 25 0–20 133485

Galler

Belastningsklass B125

Svart rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Färg Art.nr
Komposit 500 173 203 1,6 svart 3002677
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 9 687 5,1 133625
Förzinkat stål 500 173 9 687 2,5 133626
Rostfritt stål 1000 173 9 687 5,1 133627
Rostfritt stål 500 173 9 687 2,6 133628
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 173 6 668 6,4 133633
Rostfritt stål 500 173 6 668 3,1 133634
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 30 x 10 1200 5,8 133605
Förzinkat stål 500 173 30 x 10 1200 2,9 133606
Rostfritt stål 1000 173 30 x 10 1200 5,7 133607
Rostfritt stål 500 173 30 x 10 1200 2,9 133608

Belastningsklass C250

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 5,3 13070
Svart rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg Färg Art.nr RSK
Komposit 500 173 10 203 1,6 svart 3002676 291 93 47
Svart rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 29 x 12 595 5,3 13073
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132131
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 30 x 10 1200 5,8 133605
Förzinkat stål 500 173 30 x 10 1200 2,9 133606
Rostfritt stål 1000 173 30 x 10 1200 5,7 133607
Rostfritt stål 500 173 30 x 10 1200 2,9 133608
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132153
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132148
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132151
Svart rektangulärt galler till markränna med öppnin
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132156
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132165
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 105 10 100 6,2 446128
Förzinkat stål 500 173 105 10 100 3,2 446129
Rostfritt stål 1000 173 105 10 100 6,1 446131
Rostfritt stål 500 173 105 10 100 3,2 446132
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 105 10 100 5,7 446130
Rostfritt stål 500 173 105 10 100 5,9 446133

Belastningsklass D400

Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 6,4 23164
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132109
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 28 x 9 1050 8,0 133609
Förzinkat stål 500 173 28 x 9 1050 4,0 133610
Rostfritt stål 1000 173 28 x 9 1050 8,0 133611
Rostfritt stål 500 173 28 x 9 1050 4,1 133612
Svart galler med naturmönstrade hål.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 488 7,8 3003575
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132045
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132066
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132106
Svart rektangulärt galler till markränna med öppning.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132077
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132164
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 150 10 100 10,2 446033
Förzinkat stål 1000 173 150 10 100 5,2 446034
Rostfritt stål 1000 173 150 10 100 10,2 446036
Rostfritt stål 1000 173 150 10 100 5,2 446037
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 150 10 100 10,9 446035
Rostfritt stål 500 173 150 10 100 10,9 446038

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18
Röd och vit tub.
Water Seal
För tätning mellan rännsektioner.
Antal rännskarvar (st) Mängd (ml) Art.nr RSK
5–6 300 61956 244 33 46
