Skapa ett system med XtraDrain
För att räkna ut flödeskapaciteten (l/s) för rännan, måste du först känna till den yta (m²) som ska avvattnas samt regnintensiteten. Efter att ha genomfört dimensioneringen kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen. Detta gör det möjligt att välja rätt falltyp och nominell bredd för den valda rännan.

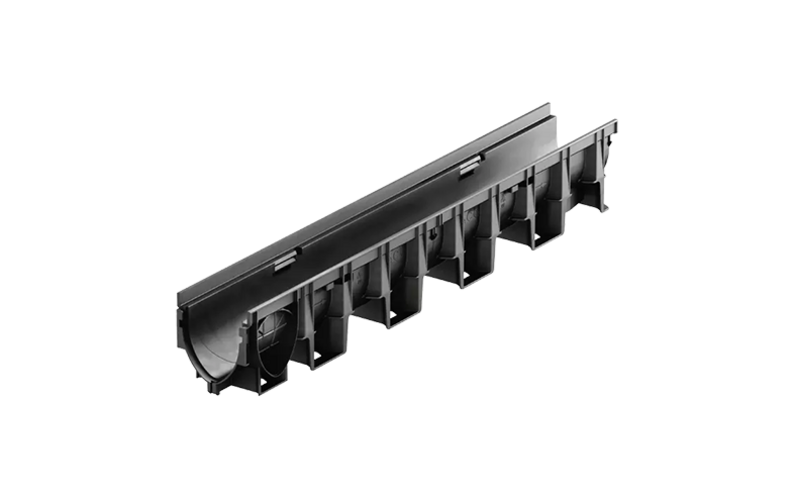

XtraDrain
| Längd | Falltyper | 100 | 150 | 200 |
| 10 m | Ränna utan fall 0.0 | 3,15 | 7,90 | 17,0 |
| 20 m | Ränna utan fall 0.0 | 2,85 | 7,40 | 16,1 |
| 30 m | Ränna utan fall 0.0 | 2,65 | 6,95 | 15,3 |
Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. XtraDrain finns som ränna utan fall.
Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.
Utlopp
Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.
Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.
- Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
- Utlopp i sandfång rekommenderas för att samla upp sand och grus.
| Typ av utlopp | Nominell bredd (mm) | Rördimension (Ø mm) | Flödeskapacitet (l/s) |
| Gavelutlopp | 100 | 110 | 3–6 |
| 150 | 160 | 9–13 | |
| Sandfång (1 % fall) | 110 | 8 | |
| 160 | 16–18 |
Gavel
Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.
