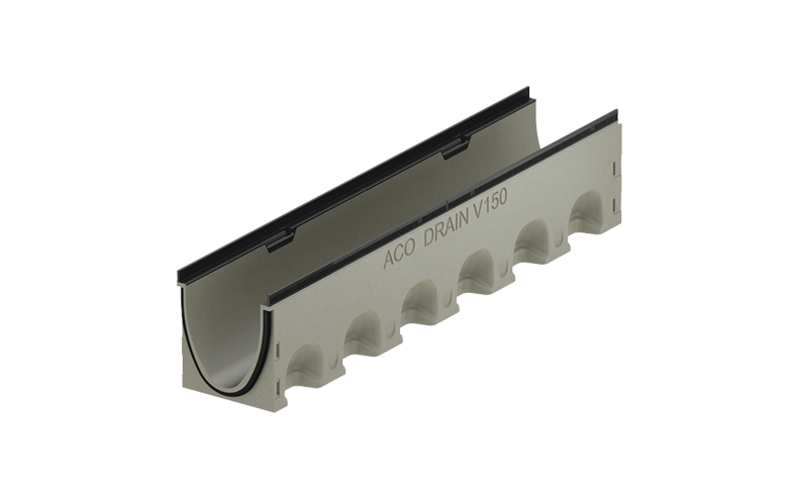

Grå markränna med svart sargkant och svart gummitätning.

Multiline NX V 150 K

NEXITE

  • Nominell bredd: 150 mm
  • Förstärkt sargkant: komposit
  • Belastningsklass: A15–C250

    Hitta dokument

Ränna

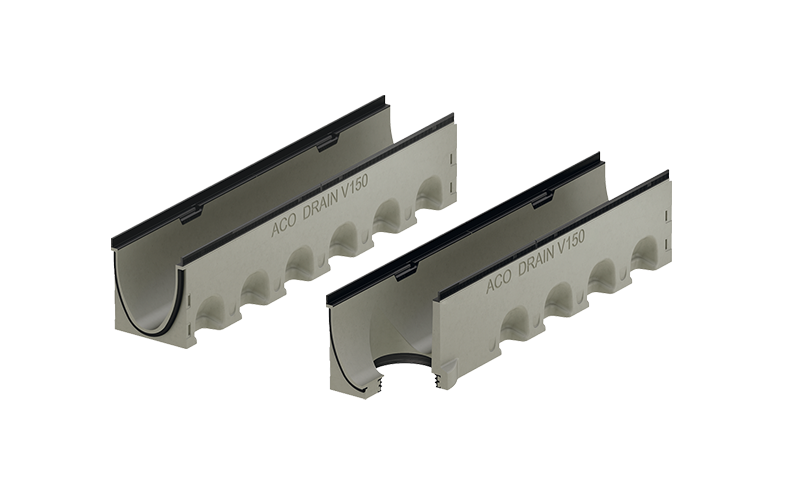

Grå markrännor med svart sargkant och en ränna med bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 150 K Komposit 1000 187 212 0.0 30,4 3012387
V 150 K Komposit 1000 187 237 5.0 34,1 3012388
V 150 K Komposit 1000 187 262 10.0 37,7 3012389
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 K Komposit 1000 187 212 160 0.0.2 33,6 3012391
V 150 K Komposit 1000 187 237 160 5.0.2 37,2 3012392
V 150 K Komposit 1000 187 262 160 10.0.2 40,7 3012393

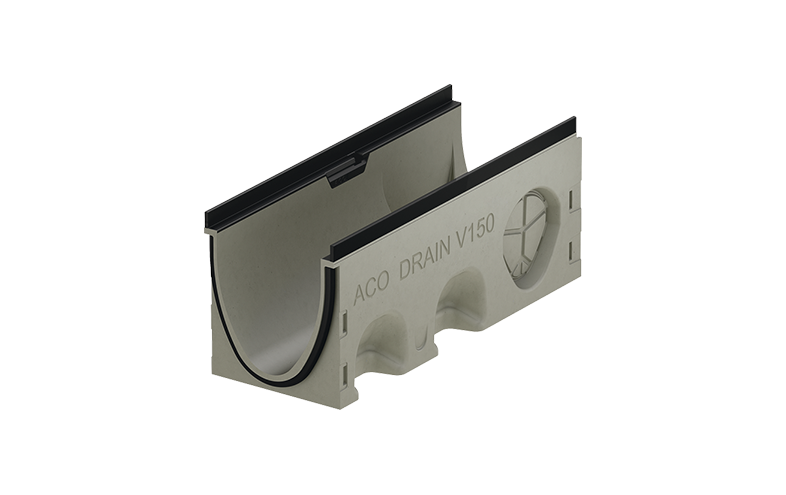

Grå markränna med svart sargkant och svart gummitätning.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 150 K Komposit 500 187 212 0.1 14,7 3012395
V 150 K Komposit 500 187 237 5.1 16,3 3012396
V 150 K Komposit 500 187 262 10.1 17,8 3012397
Djup grå markränna med svart sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 150 K Komposit 500 187 660 160 0 53,0 3012409
V 150 K Komposit 500 187 660 160 5 52,6 3012410
V 150 K Komposit 500 187 660 160 10 52,1 3012411

Rännan kan även användas för ledstråk i miljöer upp till belastningsklass D400. Läs mer om ledstråk med avvattning.

Utlopp & gavel

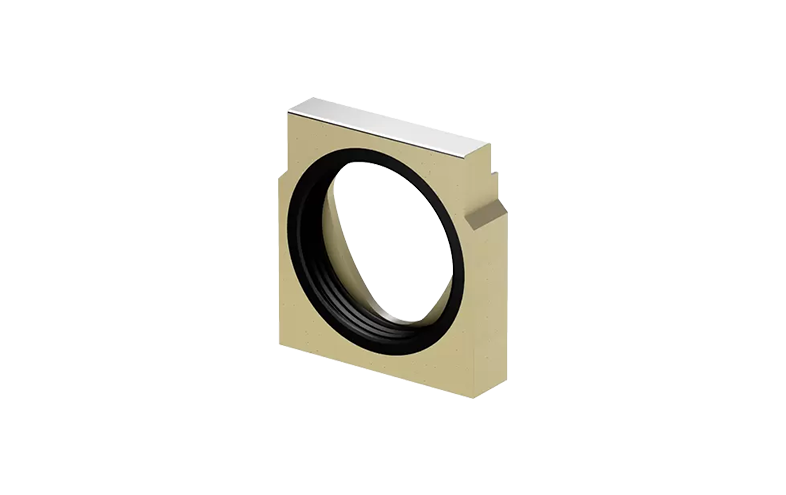

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 150 S Förzinkat stål 40 160 0 133386
V 150 S Förzinkat stål 40 160 5 133387
V 150 S Förzinkat stål 40 160 10 133388
V 150 S Förzinkat stål 40 160 20 133389
V 150 E Rostfritt stål 40 160 0 133486
V 150 E Rostfritt stål 40 160 5 133487
V 150 E Rostfritt stål 40 160 10 133488
V 150 E Rostfritt stål 40 160 20 133489

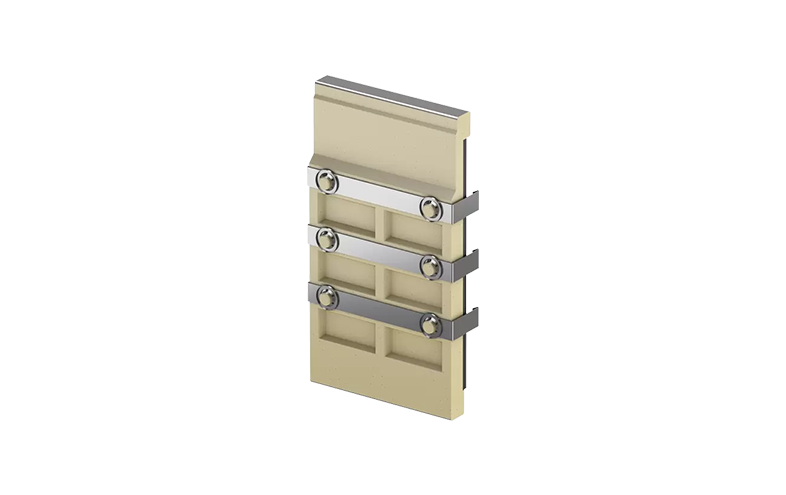

Rektangulär beige platta med tre horisontella metallfästen.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0–20 133385
V 150 E Rostfritt stål 25 0–20 133485

Galler

Belastningsklass B125

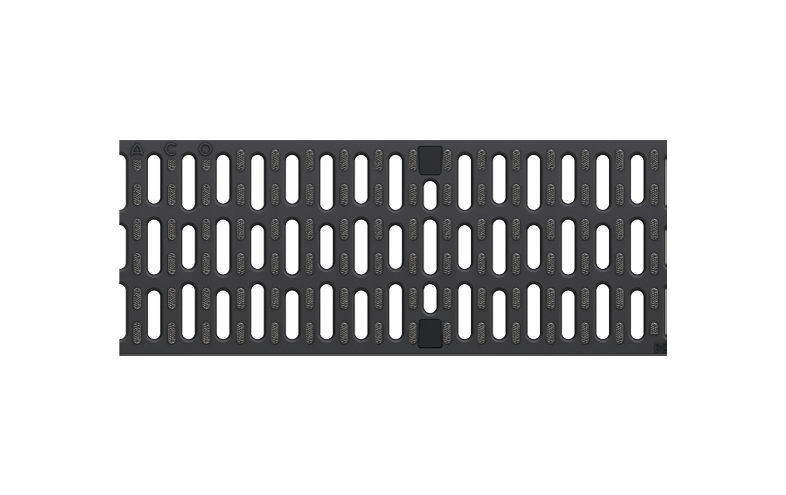

Svart rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Färg Art.nr
Komposit 500 173 203 1,6 svart 3002677

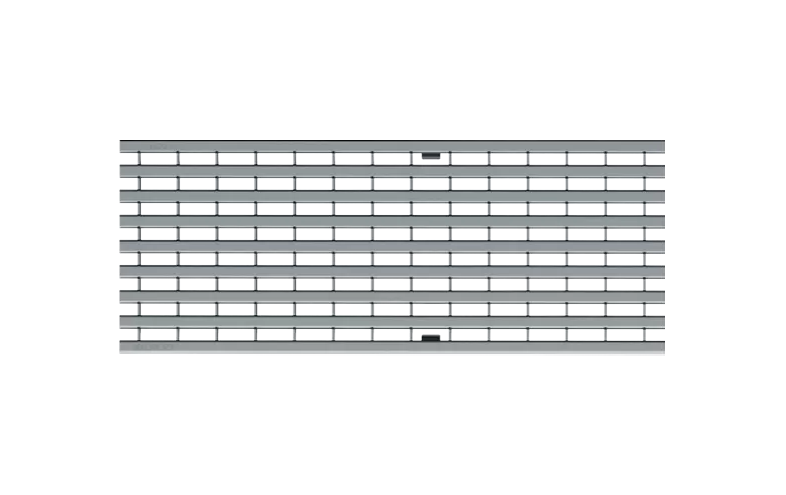

Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 9 687 5,1 133625
Förzinkat stål 500 173 9 687 2,5 133626
Rostfritt stål 1000 173 9 687 5,1 133627
Rostfritt stål 500 173 9 687 2,6 133628

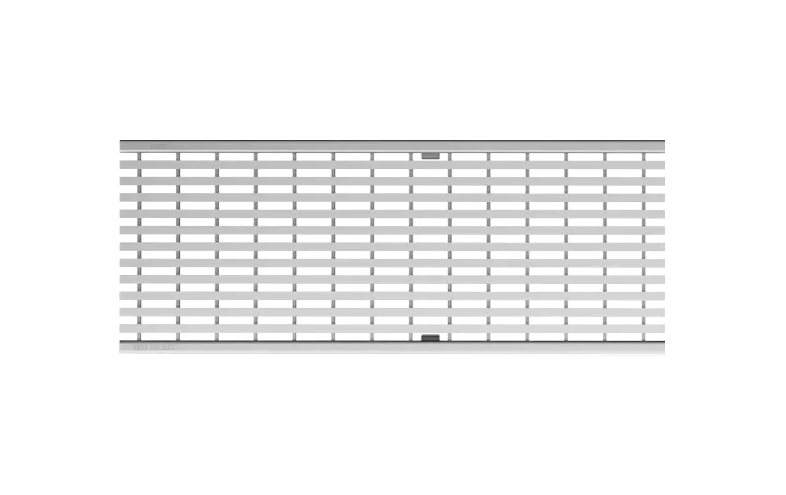

Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 173 6 668 6,4 133633
Rostfritt stål 500 173 6 668 3,1 133634

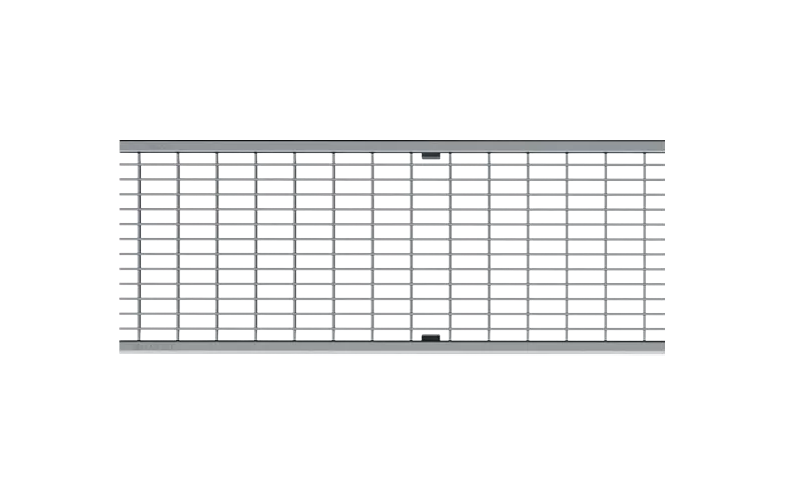

Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 30 x 10 1200 5,8 133605
Förzinkat stål 500 173 30 x 10 1200 2,9 133606
Rostfritt stål 1000 173 30 x 10 1200 5,7 133607
Rostfritt stål 500 173 30 x 10 1200 2,9 133608

Belastningsklass C250

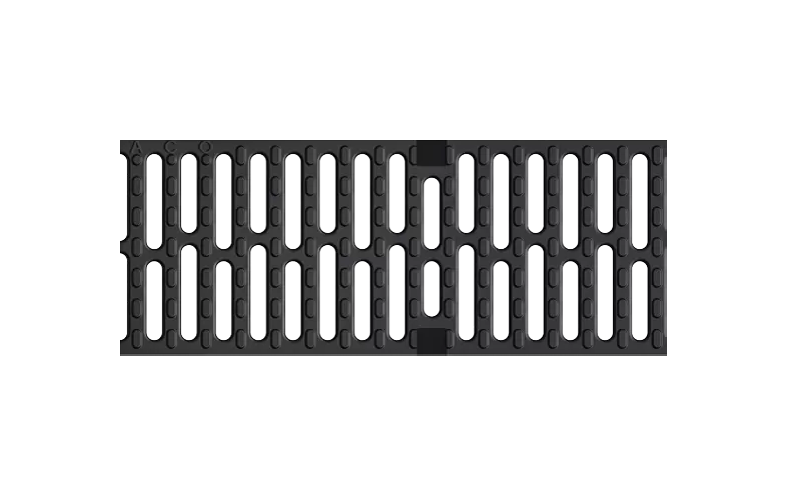

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 5,3 13070

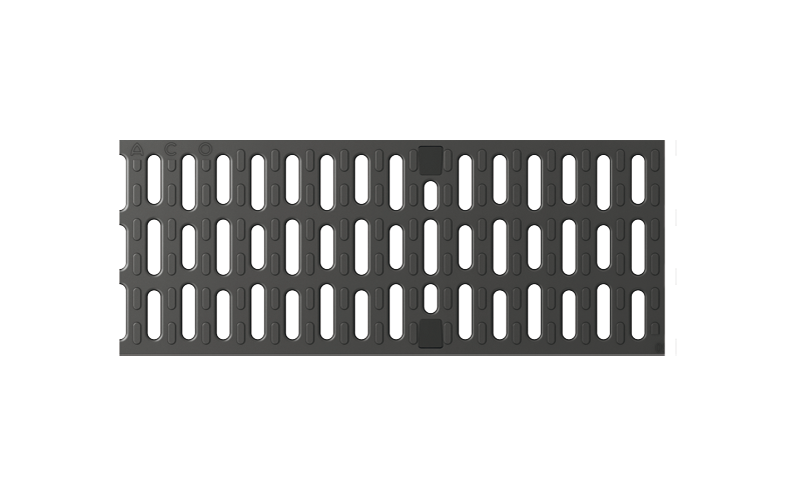

Svart rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg Färg Art.nr RSK
Komposit 500 173 10 203 1,6 svart 3002676 291 93 47

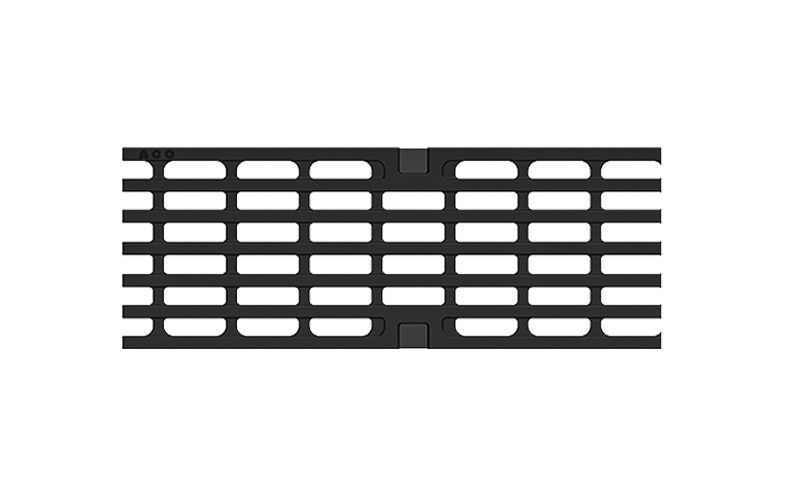

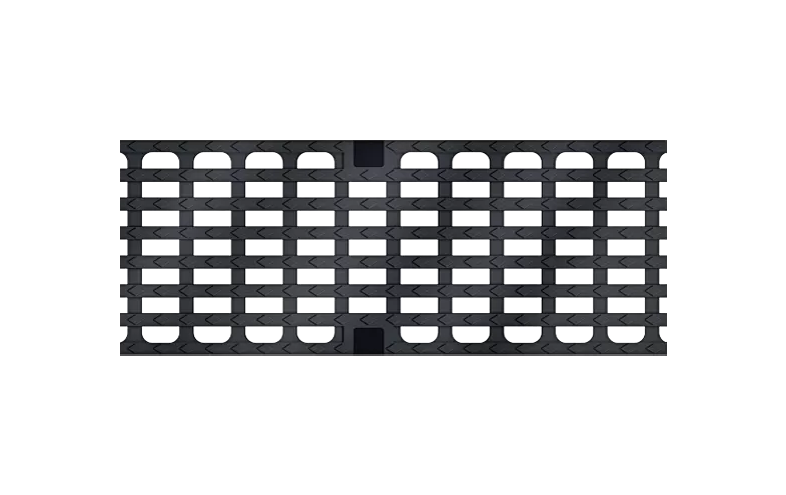

Svart rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 29 x 12 595 5,3 13073
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132131

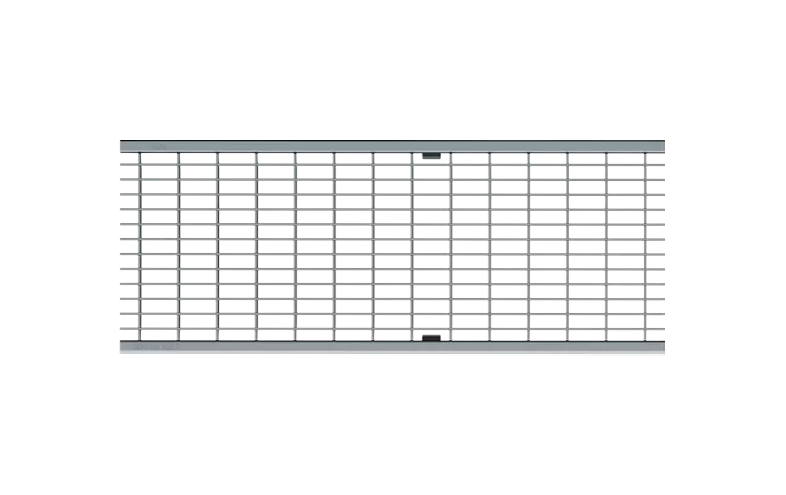

Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 30 x 10 1200 5,8 133605
Förzinkat stål 500 173 30 x 10 1200 2,9 133606
Rostfritt stål 1000 173 30 x 10 1200 5,7 133607
Rostfritt stål 500 173 30 x 10 1200 2,9 133608

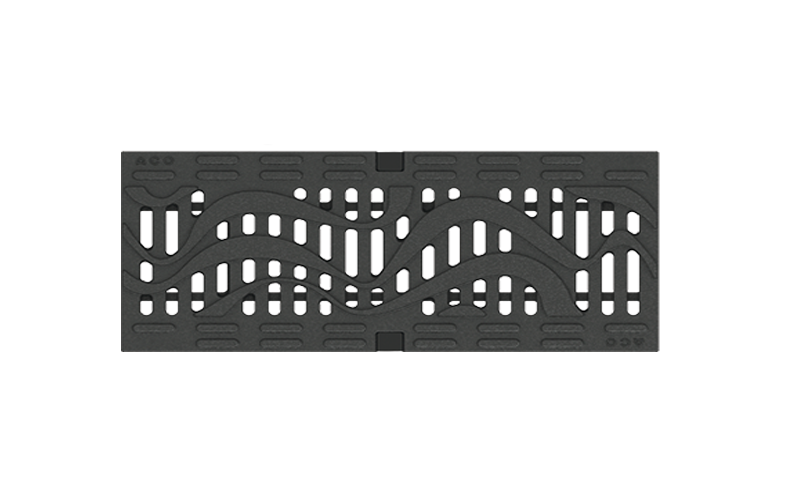

Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132153
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132148
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132151
Svart rektangulärt galler till markränna med öppnin
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132156
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132165

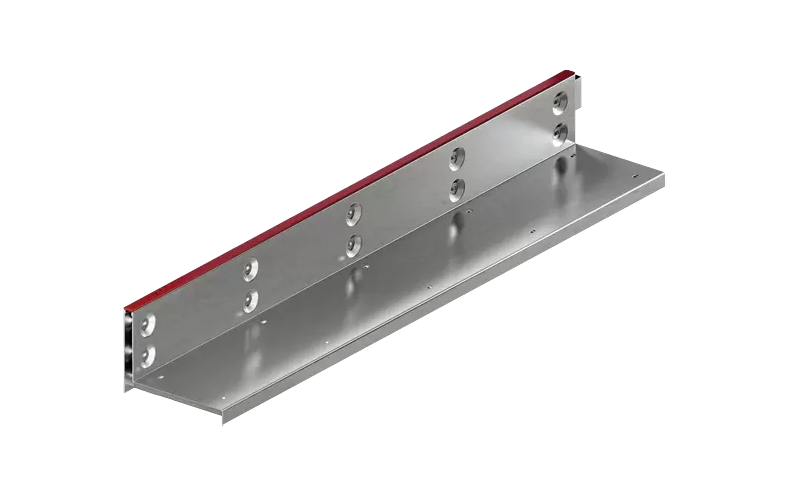

L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 105 10 100 6,2 446128
Förzinkat stål 500 173 105 10 100 3,2 446129
Rostfritt stål 1000 173 105 10 100 6,1 446131
Rostfritt stål 500 173 105 10 100 3,2 446132

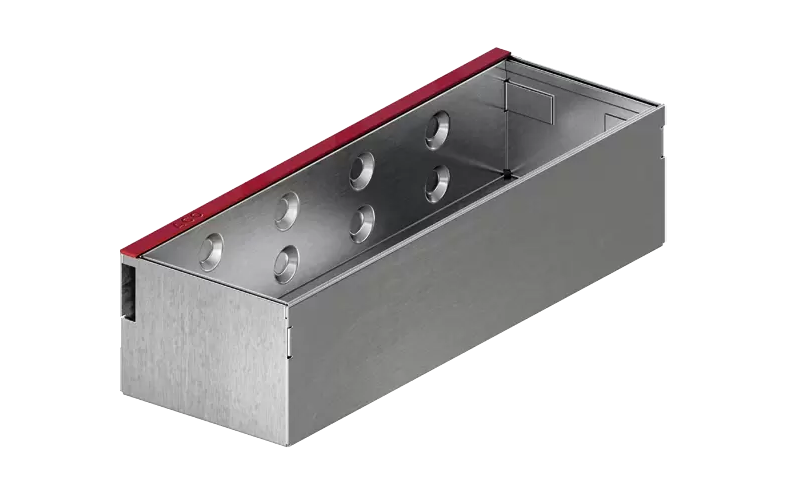

En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 105 10 100 5,7 446130
Rostfritt stål 500 173 105 10 100 5,9 446133

Belastningsklass D400

Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 12 578 6,4 23164
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 52 x 14,5 700 5,4 132109

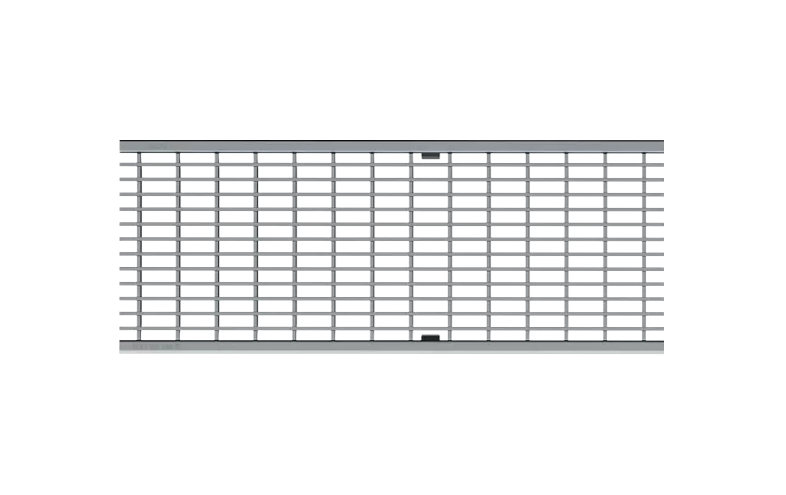

Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 28 x 9 1050 8,0 133609
Förzinkat stål 500 173 28 x 9 1050 4,0 133610
Rostfritt stål 1000 173 28 x 9 1050 8,0 133611
Rostfritt stål 500 173 28 x 9 1050 4,1 133612

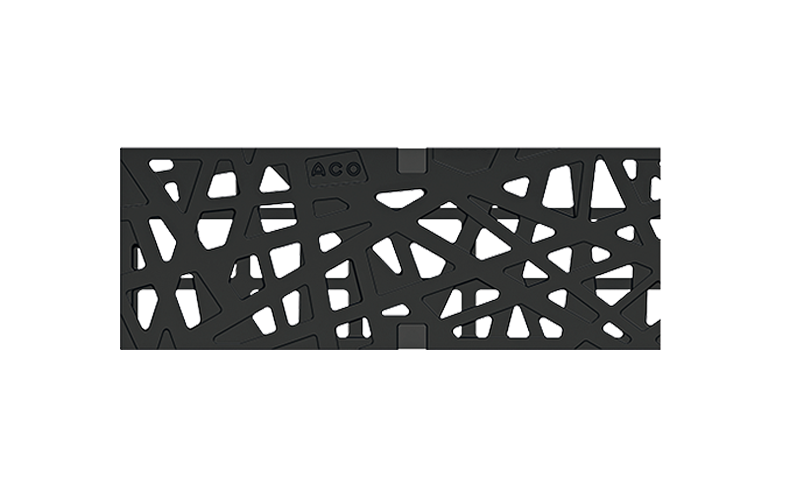

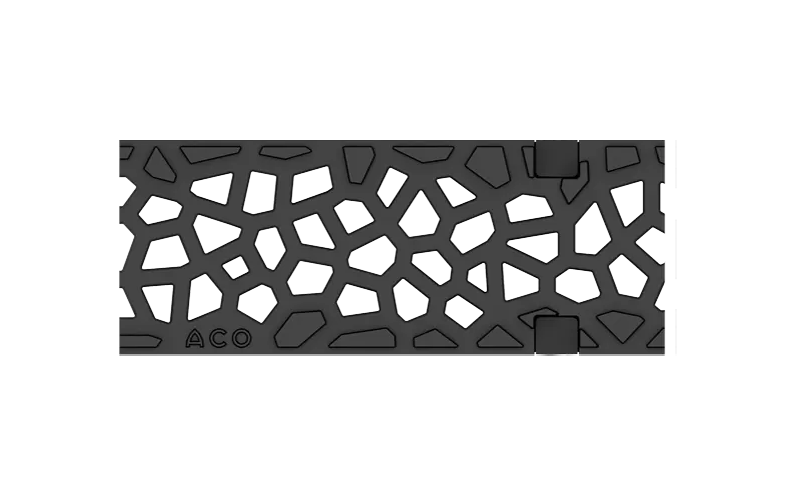

Svart galler med naturmönstrade hål.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 488 7,8 3003575
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 422 8,8 132045
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 485,5 9 132066
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 265 9 132106
Svart rektangulärt galler till markränna med öppning.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 13,8 380 9 132077
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 173 10 158 9,9 132164

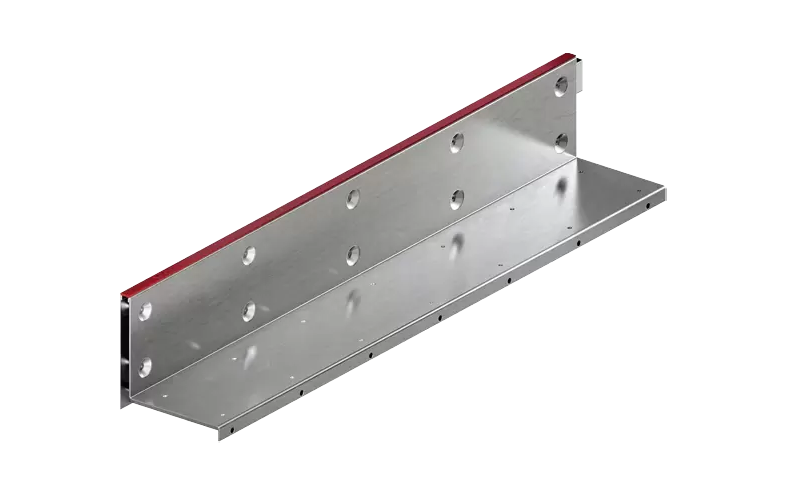

L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 173 150 10 100 10,2 446033
Förzinkat stål 1000 173 150 10 100 5,2 446034
Rostfritt stål 1000 173 150 10 100 10,2 446036
Rostfritt stål 1000 173 150 10 100 5,2 446037

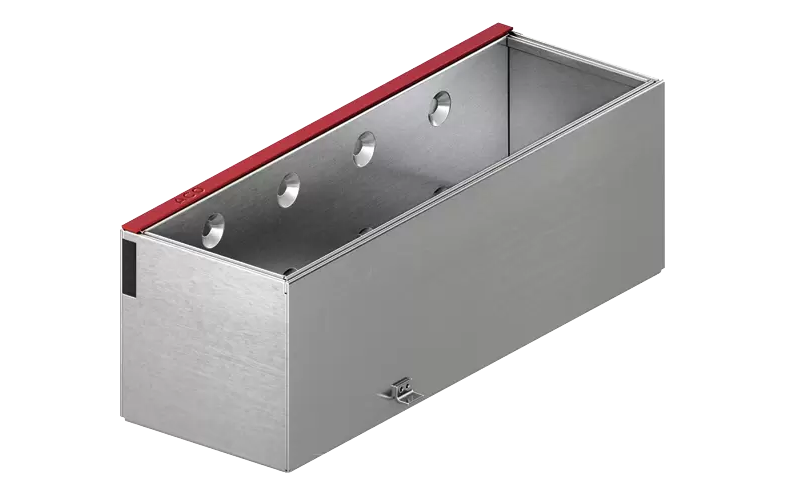

En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 173 150 10 100 10,9 446035
Rostfritt stål 500 173 150 10 100 10,9 446038

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18

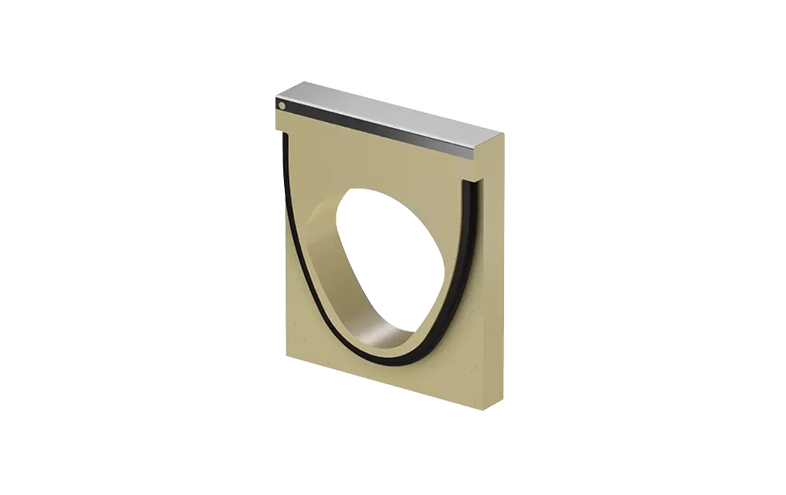

Kvadratisk beige platta med ovandel av metall, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 40 0 133338
V 150 S Förzinkat stål 40 5 133348
V 150 S Förzinkat stål 40 10 133358
V 150 S Förzinkat stål 40 20 133378
V 150 E Rostfritt stål 40 0 133438
V 150 E Rostfritt stål 40 5 133448
V 150 E Rostfritt stål 40 10 133458
V 150 E Rostfritt stål 40 20 133478
Kvadratisk beige platta med hål i mitten och ovandel av metall.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 150 S Förzinkat stål 25 0 133339
V 150 S Förzinkat stål 25 5 133349
V 150 S Förzinkat stål 25 10 133359
V 150 S Förzinkat stål 25 20 133379
V 150 E Rostfritt stål 25 0 133439
V 150 E Rostfritt stål 25 5 133449
V 150 E Rostfritt stål 25 10 133459
V 150 E Rostfritt stål 25 20 133479
