Grå markränna med svart sargkant och svart gummitätning.

Multiline NX V 100 K

NEXITE

  • Nominell bredd: 100 mm
  • Förstärkt sargkant: komposit
  • Belastningsklass: A15–C250

    Hitta dokument

Ränna

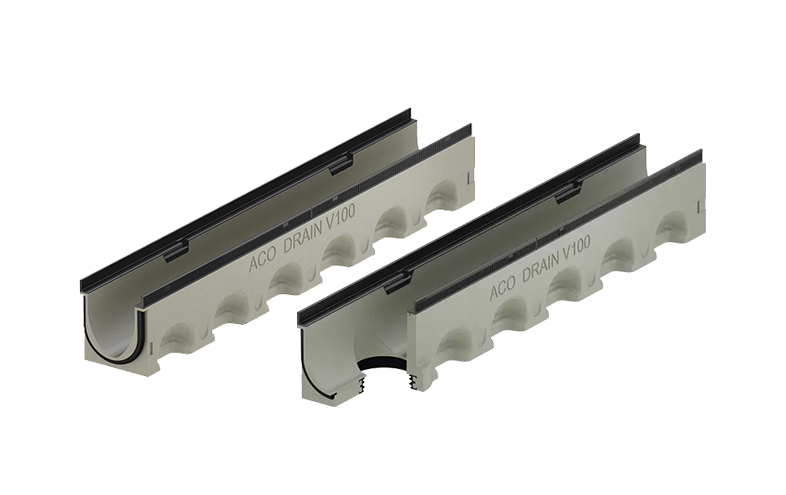

Grå markrännor med svart sargkant och en ränna med bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 100 K Komposit 1000 137 150 0.0 18,0 3010165
V 100 K Komposit 1000 137 175 5.0 21,2 3010166
V 100 K Komposit 1000 137 200 10.0 24,3 3010167
V 100 K Komposit 1000 137 250 20.0 30,7 3010168
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 100 K Komposit 1000 137 160 110 0.0.2 18,8 3010200
V 100 K Komposit 1000 137 185 110 5.0.2 21,9 3010202
V 100 K Komposit 1000 137 210 110 10.0.2 25,0 3010203
V 100 K Komposit 1000 137 260 110 20.0.2 30,9 3010204

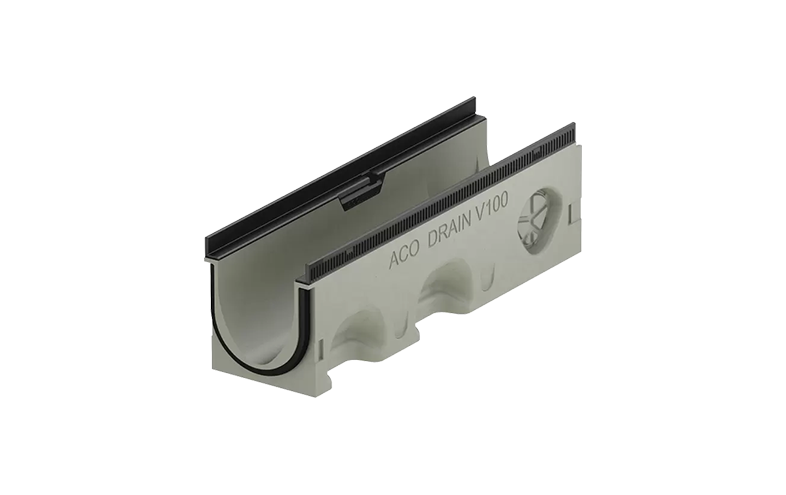

Grå markränna med svart sargkant och svart gummitätning.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 100 K Komposit 500 137 157 0.1 9,1 3010205
V 100 K Komposit 500 137 182 5.1 10,6 3010206
V 100 K Komposit 500 137 207 10.1 12,0 3010207
V 100 K Komposit 500 137 257 20.1 15,2 3010208
Grå markränna med svart sargkant och svart gummitätning.
Modell Sargkant Längd (mm) Bredd (mm) Höjd början/slut (mm) Typ Vikt (kg) Art.nr
V 100 K Komposit 1000 137 157/162 1 18,3 3010190
V 100 K Komposit 1000 137 162/167 2 19,1 3010191
V 100 K Komposit 1000 137 167/172 3 19,7 3010192
V 100 K Komposit 1000 137 172/177 4 20,4 3010193
V 100 K Komposit 1000 137 177/182 5 21,0 3010194
V 100 K Komposit 1000 137 182/187 6 21,7 3010195
V 100 K Komposit 1000 137 187/192 7 22,3 3010196
V 100 K Komposit 1000 137 192/197 8 22,9 3010197
V 100 K Komposit 1000 137 197/202 9 23,5 3010198
V 100 K Komposit 1000 137 202/207 10 24,1 3010199

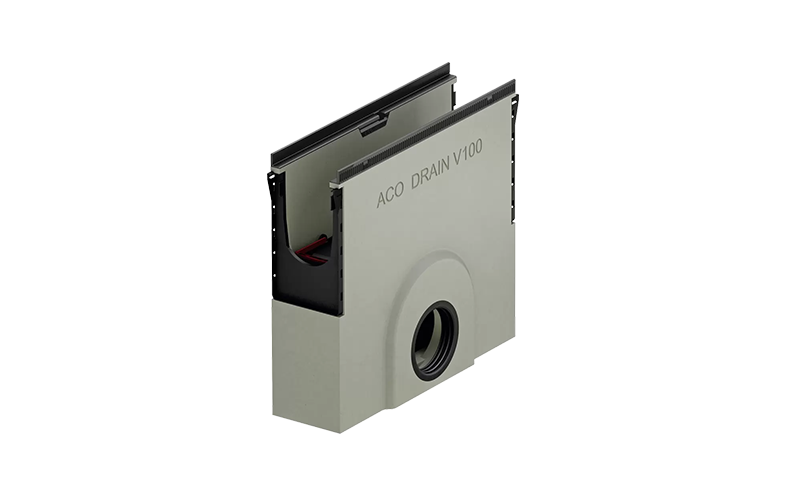

Djup grå markränna med svart sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
V 100 K Komposit 500 137 460 110 29,3 3010169
V 100 K Komposit 500 137 460 160 28,4 3010201

Utlopp & gavel

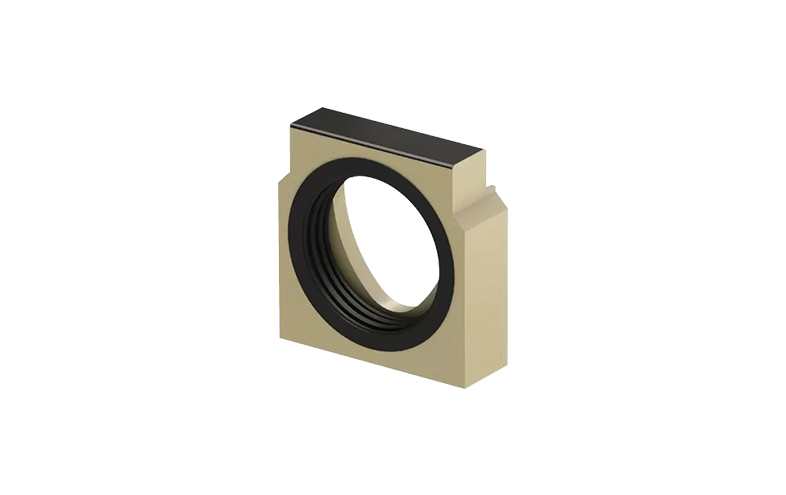

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 100 K Svartlackerad 30 110 0 3008174
V 100 K Svartlackerad 30 110 5 3008175
V 100 K Svartlackerad 30 110 10 3008176
V 100 K Svartlackerad 30 110 20 3008177

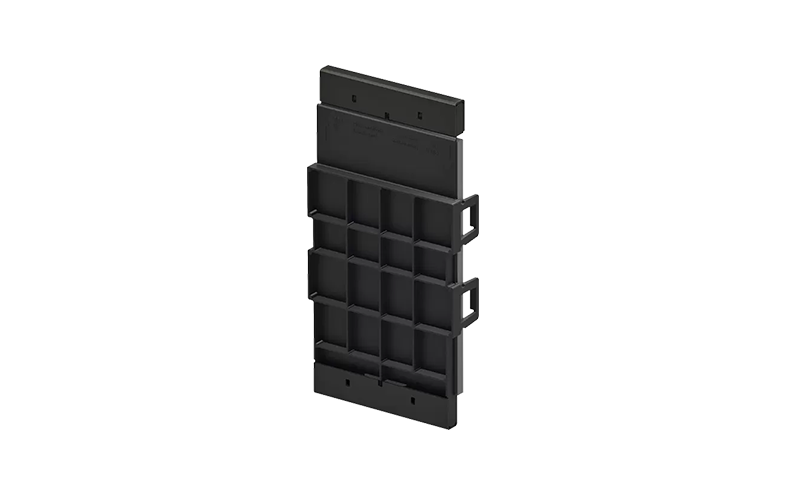

Rektangulär svart platta med två fästen på vardera långsida.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 100 K Komposit 14 0–20 3008173

Galler

Belastningsklass A15

Metallfärgat galler med spalter.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 10 312 1,9 12610 244 27 56
Förzinkat stål 500 123 10 312 0,9 12611 244 27 57
Rostfritt stål 1000 123 10 312 2,0 12640 244 27 58
Rostfritt stål 500 123 10 312 1,1 12641 244 27 59
Metallfärgat rektangulärt galler till markränna med längsgående spalter.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 11 920 3,2 12602 291 93 20
Förzinkat stål 500 123 11 920 1,8 12603 291 93 21
Rostfritt stål 1000 123 11 920 3,2 12604 291 93 22
Rostfritt stål 500 123 11 920 1,5 12605 291 93 23
Silverfärgat rektangulärt galler för markränna med hål.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 6 178 2,9 12666 291 93 24
Förzinkat stål 500 123 6 178 1,4 12667 291 93 25
Rostfritt stål 1000 123 6 178 2,9 12664 291 93 26
Rostfritt stål 500 123 6 178 1,4 12665 291 93 27

Belastningsklass B125

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Segjärn 500 123 12 371 2,3 12676 244 32 50
Svart och grå, rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Färg Art.nr RSK
Komposit 500 123 8 284 0,9 svart 132710 291 93 40
Komposit 500 123 8 284 0,8 silvergrå 132267 291 93 41
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 8 430 3,9 132555 291 93 30
Förzinkat stål 500 123 8 430 1,9 132550 291 93 31
Rostfritt stål 1000 123 8 430 3,9 132556 291 93 32
Rostfritt stål 500 123 8 430 1,9 132551 291 93 33
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Rostfritt stål 1000 123 6 465 3,6 132557 291 93 34
Rostfritt stål 500 123 6 465 1,8 132552 291 93 35
Metallfärgat galler till markränna med tvärgående ribbor.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 10 676 6,5 12606 291 93 36
Förzinkat stål 500 123 10 676 3,3 12607 291 93 37
Rostfritt stål 1000 123 10 676 6,5 12608 291 93 38
Rostfritt stål 500 123 10 676 3,3 12609 291 93 39
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 30 x 10 845 3,2 132560 291 92 60
Förzinkat stål 500 123 30 x 10 845 1,6 132561 291 92 61
Rostfritt stål 1000 123 30 x 10 845 3,2 132559 291 93 28
Rostfritt stål 500 123 30 x 10 845 1,6 132542 291 93 29
Svart rektangulär täckplatta med halkskydd.
Täckgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Vikt (kg) Art.nr
Komposit 500 123 0,8 132729
Svart galler med naturmönstrade hål.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 314 3,25 3003555
Segjärn med KTL-beläggning 500 123 314 3,25 3003556

Belastningsklass C250

Svart och grå, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 10 312 4,3 12614 244 27 67
Förzinkat stål 500 123 10 312 2,2 12615 244 27 68
Rostfritt stål 1000 123 10 312 2,6 12644 244 27 69
Rostfritt stål 500 123 10 312 1,5 12645 244 27 70
Svart, rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Heelguard
Klacksäkert galler
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Segjärn 500 123 5 191 3,8 12675 291 93 42
Svart och grå, rektangulärt galler för markränna med spaltöppningar.
Spaltgaller Microgrip
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg Färg Art.nr RSK
Komposit 500 123 8 284 1,0 svart 132720 291 93 47
Komposit 500 123 8 284 0,9 silvergrå 132266
Svart rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Segjärn 500 123 31 x 12 433 3,5 12673 244 27 81
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 38 x 12,5 470 5,1 132081
Silverfärgat rektangulärt galler för markränna med hål.
Hålgaller
Klacksäkert galler
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 6 178 4,8 12656 291 93 43
Förzinkat stål 500 123 6 178 2,3 12657 291 93 44
Rostfritt stål 1000 123 6 178 4,8 12654 291 93 45
Rostfritt stål 500 123 6 178 2,3 12655 291 93 46
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr RSK
Förzinkat stål 1000 123 30 x 10 800 4,8 132880 291 93 48
Förzinkat stål 500 123 30 x 10 800 2,4 132881 291 93 49
Rostfritt stål 1000 123 30 x 10 800 4,0 132882 291 93 50
Rostfritt stål 500 123 30 x 10 800 2,0 132883 291 93 51
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 8 302 5 132152
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 10 346 5 132147
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 166 5,1 132150
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 123 16 356 4,7 132155
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr
Segjärn 500 123 10 5 132163
L-formad metallskena med en röd stripe till vänster.
Slitsgaller – Enkel
L-formad metallskena med dubbla spår till vänster.
Slitsgaller – Dubbel
L-formad metallskena med trippla spår till vänster.
Slitsgaller – Trippel
Två spegelvända metallskenor i L-form med en bred öppning i mitten.
Slitsgaller – Strip
Enkel
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 123 105 10 100 4,7 445598
Förzinkat stål 500 123 105 10 100 2,4 445599
Rostfritt stål 1000 123 105 10 100 4,7 445600
Rostfritt stål 500 123 105 10 100 2,4 445601
Dubbel
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 123 105 2 x 8 160 5,7 445938
Rostfritt stål 500 123 105 2 x 8 160 3,0 445939
Trippel
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 123 105 3 x 8 240 6,0 445941
Rostfritt stål 500 123 105 3 x 8 240 3,2 445942
Strip
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 123 105 10 100 5,7 445944
Rostfritt stål 500 123 105 10 100 2,9 445945
En rektangulär öppen låda av metall med en röd stripe till vänster.
Slitsgaller med inspektionsmodul – Enkel
En rektangulär öppen låda av metall med dubbla spår till vänster.
Slitsgaller med inspektionsmodul – Dubbel
En rektangulär öppen låda av metall med trippla spår till vänster.
Slitsgaller med inspektionsmodul – Trippel
En rektangulär öppen låda av metall med en bred öppning i mitten.
Slitsgaller med inspektionsmodul – Strip
Enkel
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 123 105 10 100 4,5 445603
Rostfritt stål 500 123 105 10 100 4,5 445602
Dubbel
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 500 123 105 2 x 8 160 5,3 445940
Trippel
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 500 123 105 3 x 8 240 5,9 445943
Strip
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 500 123 105 3 x 8 240 5,9 445943

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18

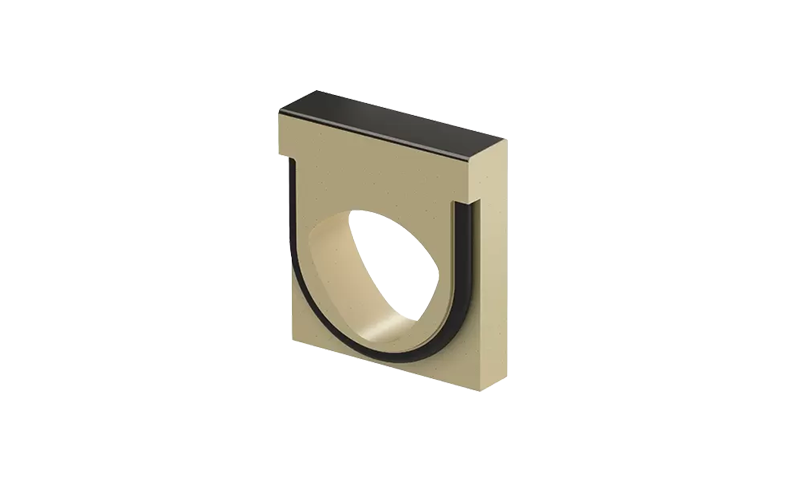

Kvadratisk beige platta med svartlackerad ovandel, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 100 K Svartlackerad 40 0 3008178
V 100 K Svartlackerad 40 5 3008179
V 100 K Svartlackerad 40 10 3008190
V 100 K Svartlackerad 40 20 3008191

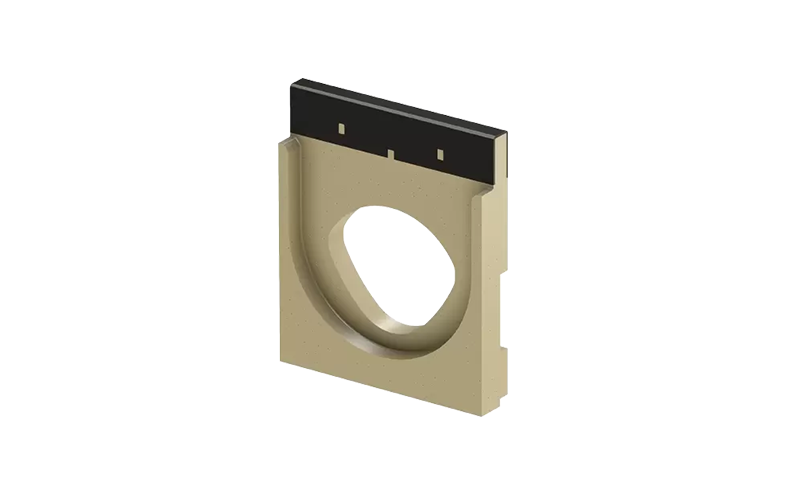

Kvadratisk beige platta med hål i mitten och svartlackerad ovandel.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 100 K Svartlackerad 14 0 3008192
V 100 K Svartlackerad 14 5 3008193
V 100 K Svartlackerad 14 10 3008194
V 100 K Svartlackerad 14 20 3008195
Kontakta ACO via formulär
