Grå långsmal och hög modul med mindre öppningar på långsidan samt större öppning på kortsida.

ACO KerbDrain City

Kantstenavvattning är särskilt lämpligt för att undvika översvämningar vid till exempel en busshållplats eller rondell. KerbDrain City är ett system av kompakta element av grå polymerbetong som leder bort vatten samtidigt som de har formen av kantstenar. Kombinationen av avvattning längs hela den kantade sträckan är en smart lösning som hindrar uppkomst av vattensamlingar.

Hitta dokument

Kantstensavvattning för stadsmiljöer upp till D400

KerbDrain City finns i olika höjd och rännor med fall. Detta gör att systemet kan anpassas efter lokala förutsättningar. Rännan klarar punktbelastning upp till 40 ton och belastningsklass D400. Serien kännetecknas av följande egenskaper;

  • Robust polymerbetongränna som är körbar och klarar punktbelastningar upp till klass D400.
  • Flexibla rännalternativ med rännor i olika höjd och med fall, vilket förenklar anpassning till lokala installationsförhållanden.
  • Två funktioner i en produkt – kantsten och effektiv avvattning i en integrerad lösning.
  • Lättinstallerad ränna där ränna och galler är helgjutna i ett monolitiskt stycke.
  • Låg vikt gör rännan lätt att hantera.
  • Handikappanpassat system med kantstensprofil som möjliggör jämna övergångar och enkel anslutning till andra element.
  • CE-märkt enligt SS-EN 1433

Se även våra andra kantstensrännor för infrastruktur KerbDrain Bridge.

Skapa ett system med KerbDrain City

För ett komplett system behöver du ränna, utlopp och gavel. Följ steg 1–6 nedan.

För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen.

KerbDrain City
Längd Falltyper 305 480
10 m Ränna utan fall 6,8 22,9
20 m Ränna utan fall 6,2 21,1
30 m Ränna utan fall 5,8 20,5

Baserat på den beräknade flödeskapaciteten, välj en ränna med nominell bredd på 100 mm.

Se systemöversikt och falltyper nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd, höjd och falltyp.

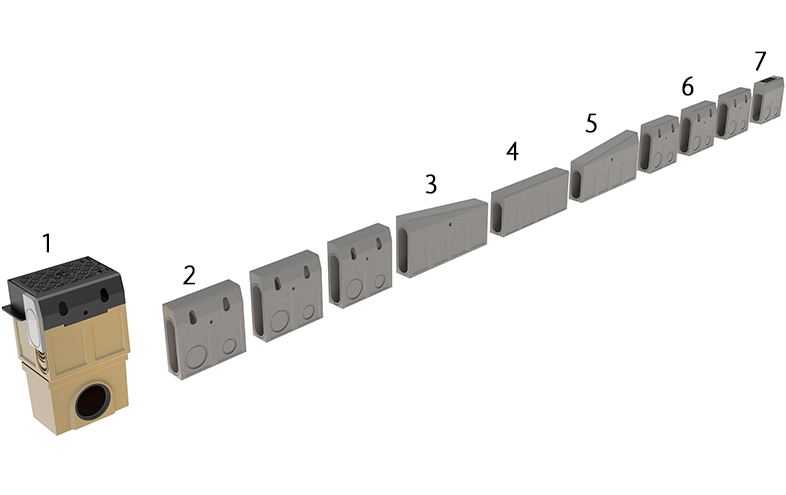

Beige och grå moduler som är ihopsatta som ett system.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. KerbDrain City finns som ränna utan fall. Om du kompletterar med anslutningsränna så finns denna med fall.

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

Utlopp

Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.

Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.

  • Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
  • Utlopp i sandfång rekommenderas för att samla upp sand och grus.
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Gavelutlopp 110 6
Gavelutlopp 160 13
Sandfång (1 % fall) 110 8
Sandfång (1 % fall) 160 16–18
Gavel

Om installationen har ett utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.

Komplettera med tillval som exempelvis gallerkrok, expansionsskiva, slamkorg för sandfång.

Produkter

  • Material: polymerbetong
  • Belastningsklass: C250–D400

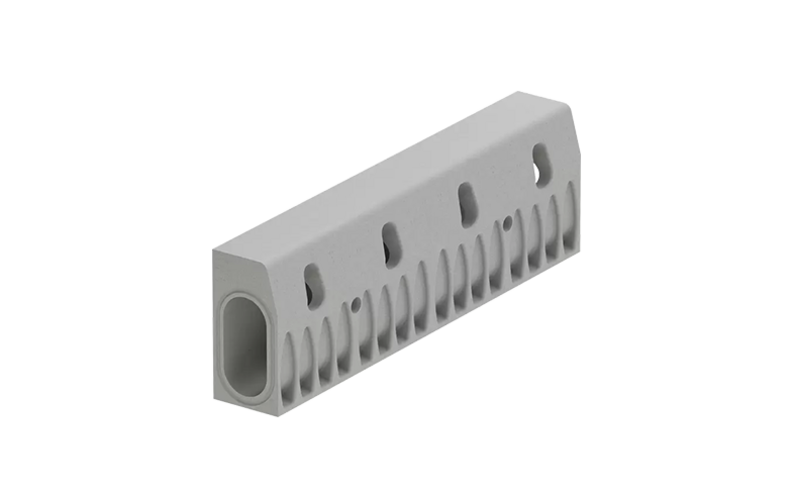

Grå långsmal och hög modul med mindre öppningar på långsidan samt större öppning på kortsida.

KerbDrain City 305
Nominell bredd: 100 mm

  • Höjd: 305 mm


Se artiklar

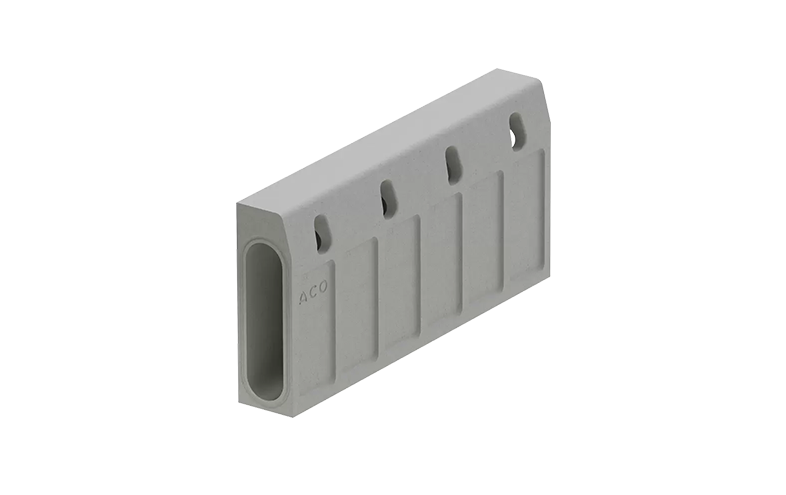

Grå långsmal och hög modul med mindre öppningar på långsidan samt större öppning på kortsida.

KerbDrain City 480
Nominell bredd: 100 mm

  • Höjd: 480 mm


Se artiklar

Frågor & svar

KerbDrain City är ett monolitiskt kantstensavvattningssystem som kombinerar funktionerna av kantsten och ränna i en och samma enhet. Det används främst i stadsmiljöer där både avvattning och kantavgränsning behövs, exempelvis vid busshållplats, rondell och parkeringsplats.

Systemet installeras likt traditionell kantsten med fördel i betongbädd. Tack vare sin låga vikt och integrerade funktioner går installationen snabbt och kräver färre moment än separata rännor och kantstenar. Se installationsanvisning.

KerbDrain har en inspektionsmodul som möjliggör regelbunden kontroll och rengöring och rensning av systemet. Eftersom rännorna är släta på insidan minimeras risken för igensättning och förenklar underhåll. Här hittar du information om drift och underhåll.

Ja, systemet innehåller utloppselement som enkelt kopplas till traditionella ledningssystem, vilket gör det fullt integrerbart i både nya och befintliga avvattningslösningar.
