Skapa ett system med KerbDrain Bridge
För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten.
Kontakta oss så hjälper vi dig med dimensioneringen
Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. KerbDrain Bridge finns som ränna utan fall.

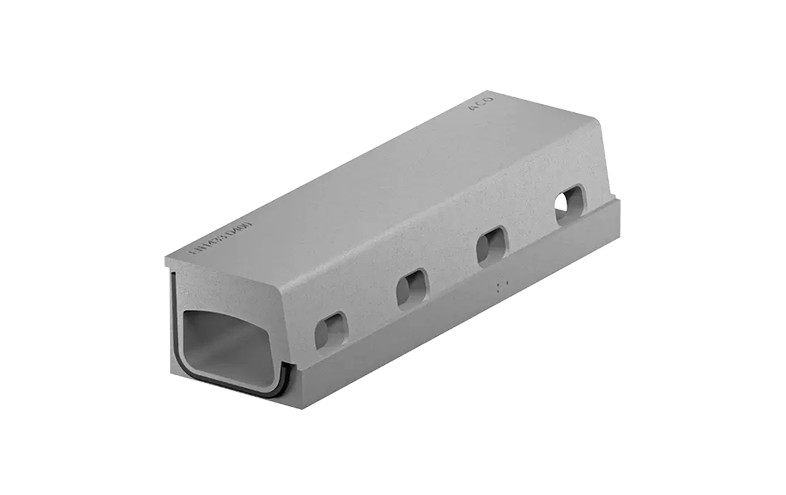

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.
Utlopp
Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.
Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.
- Bottenutlopp kan användas om markförhållandena tillåter det.
- Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
| Typ av utlopp | Nominell bredd (mm) | Rördimension (Ø mm) | Flödeskapacitet (l/s) |
| Ränna med bottenutlopp | 200 | 110 | 5–7 |
| Sandfång med sidoutlopp (1 % fall) | 110 | 8 | |
| Sandfång med bottenutlopp (1 % fall) | 160 | 16–18 |
Gavel
Rännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.
