Sportytor

ACO Sport är ett komplett system för ytavvattning och kantavgränsning av sportytor. De hållbara polymerbetongrännorna leder effektivt bort vatten, skyddar syntetiska ytor mot frostskador och förlänger deras livslängd. Våra lösningar för kantavgränsning säkerställer en trygg användning året runt.

Hitta dokument

Intelligent avvattning och säker kantning för idrottsytor

ACO Sport erbjuder ett komplett sortiment av ytavvattning och kantlösningar för sport- och fritidsanläggningar. Systemen är utvecklade för att uppfylla internationella tävlingsstandarder (IAAF/World Athletics, DIN 18035, CE-certifiering) och används i olympiska arenor världen över.

Några kännetecknande egenskaper med ACO Sport är följande;

  • Komplett lösning för avvattning och kantning av sportytor.
  • Robust och tålig konstruktion av polymerbetong, stål och EPDM-gummi.
  • Säker design som minimerar skaderisk på planen.
  • Snabb installation tack vare modulära och noggrant anpassade delar.

Skapa ett system med ACO Sport

För ett komplett system behöver du ränna, utlopp och galler. Följ steg 1–5 nedan.

För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa val av ränna och antal utlopp.

U-profilrännor
Längd Falltyper Flöde (l/s)
10 m Ränna/Ränna med förhöjd kant 11
20 m Ränna/Ränna med förhöjd kant 10,4
30 m Ränna/Ränna med förhöjd kant 9,8
Slitsrännor
Längd Falltyper Flöde (l/s)
10 m Slitsränna för ensidig/tvåsidig/överbyggd beläggning 5,4
20 m Slitsränna för ensidig/tvåsidig/överbyggd beläggning 5,1
30 m Slitsränna för ensidig/tvåsidig/överbyggd beläggning 4,7

Baserat på den beräknade flödeskapaciteten, välj markränna.

Sätt samman systemet med rännmoduler anpassade efter önskad längd och antal utlopp.

Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen. Utlopp sker via sandfång.

Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Sandfång (1 % fall) 160 16–18

Täck din u-profilränna eller slitsränna med en plastsarg.

Produkter – Avvattning

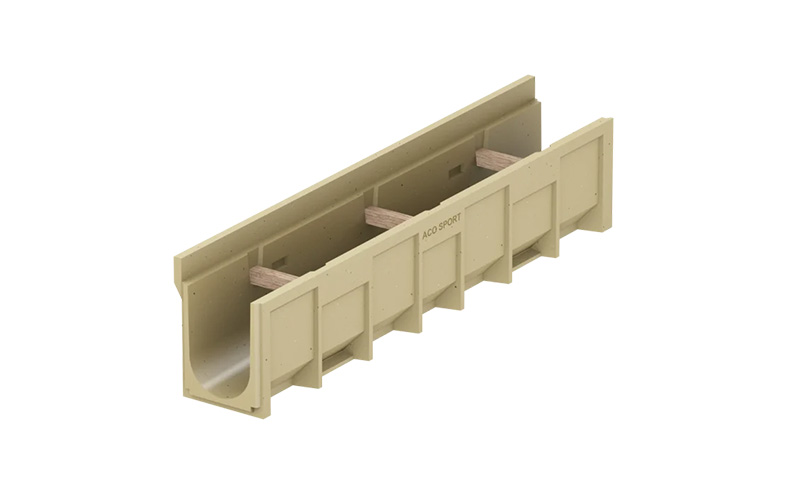

Beige markränna i u-profil med en högre kant.

U-profilrännor
Polymerbetong

  • För avvattning: konstgräs/löparbana
  • Med/utan förhöjd kant på 4 cm för gräsanslutning
  • Raka moduler eller radieanpassade för kurvor
  • Komplettera med plastsarg
  • Godkänd enligt: EN 1433

Se produkter

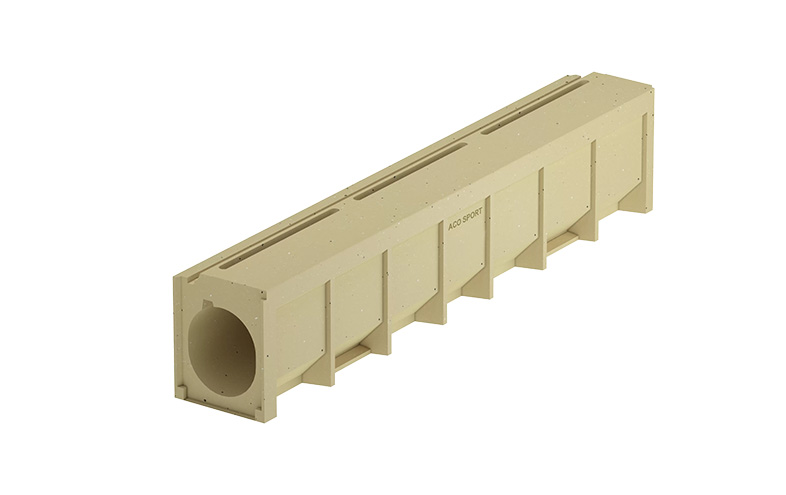

Beigefärgad ränna med slitsade spår och utlopp på sidan.

Slitsrännor
Polymerbetong

  • För avvattning: löparbana
  • 3 olika profiler
  • Belastningsklass C250
  • Raka moduler eller radieanpassade för kurvor
  • Godkänd enligt: EN 1433
Se produkter

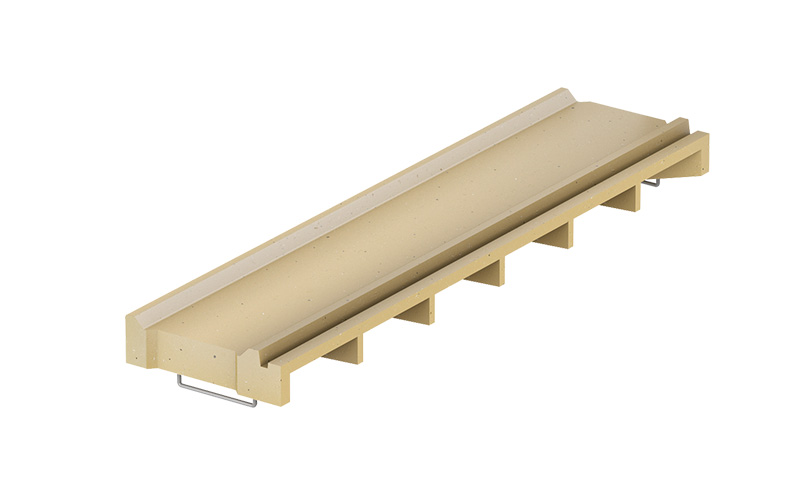

Beigefärgad platta med en fördjupning längs mitten.

Ränndalsplattor
Polymerbetong

  • För avvattning: med begränsad installationshöjd
  • Profiler för olika beläggningar
  • Belastningsklass C250
  • Raka moduler eller radieanpassade för kurvor
  • Godkänd enligt: DIN 18035-3
Se produkter

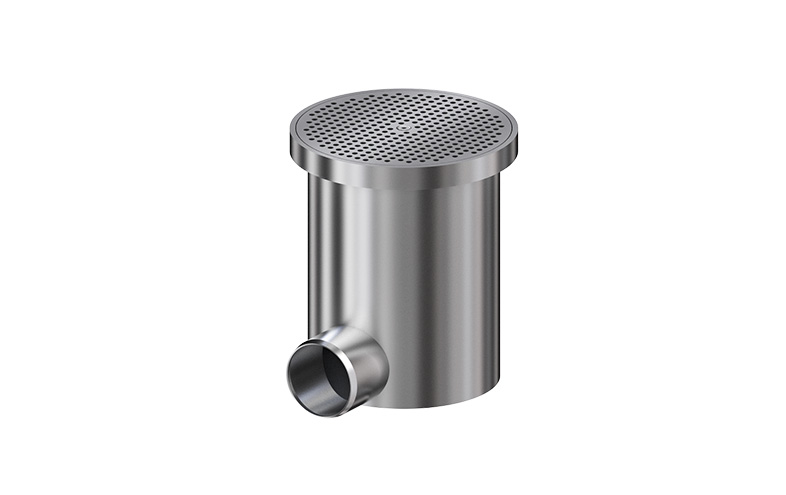

Rund brunn av metall med sidoutlopp.

Punktavlopp
Rostfritt stål

  • För avvattning: skatepark
  • Korrosions- och väderbeständig
  • Integrerad slamkorg
  • Belastningsklass: A15
  • Röranslutning: 110/160 mm
Se produkter

Produkter – Kantavgränsning

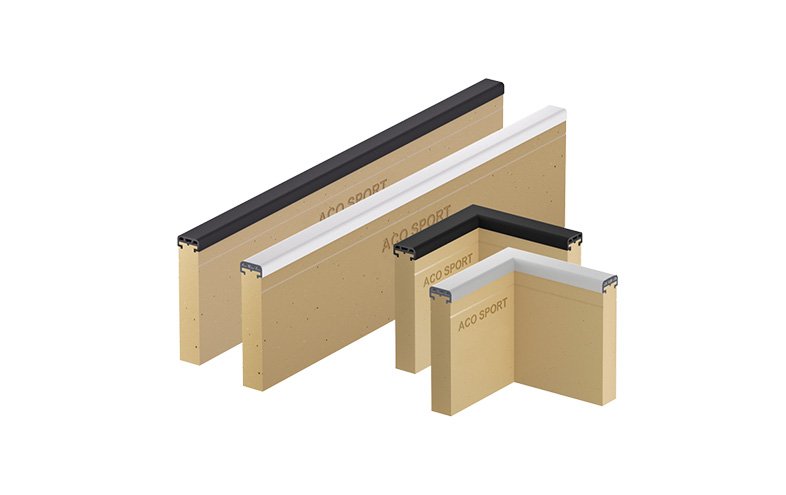

Beige kantprofiler med mjuk gummilist på ovansida.

Kantstöd med mjuk list
Polymerbetong & EPDM

  • För avgränsning: olika ytskikt
  • Frostbeständig polymerbetong
  • Ovansida med mjuk gummilist
  • Finns i vitt och svart

Se produkter

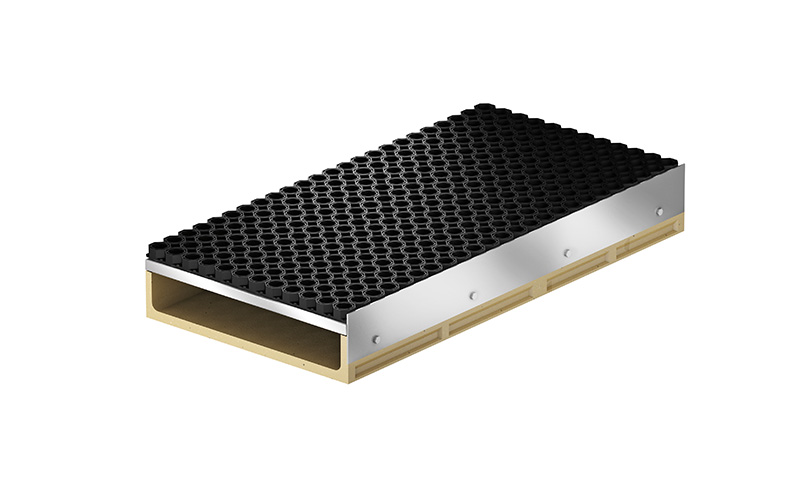

Beige platta med svart gummigaller och sargkant i förzinkat stål.

Sanduppsamlare
Polymerbetong

  • För avgränsning: längdhoppsgrop
  • Gummibeklätt galler
  • Förstärkt sargkant: förzinkat stål
  • Går att lägga flera rader intill varandra
Se produkter

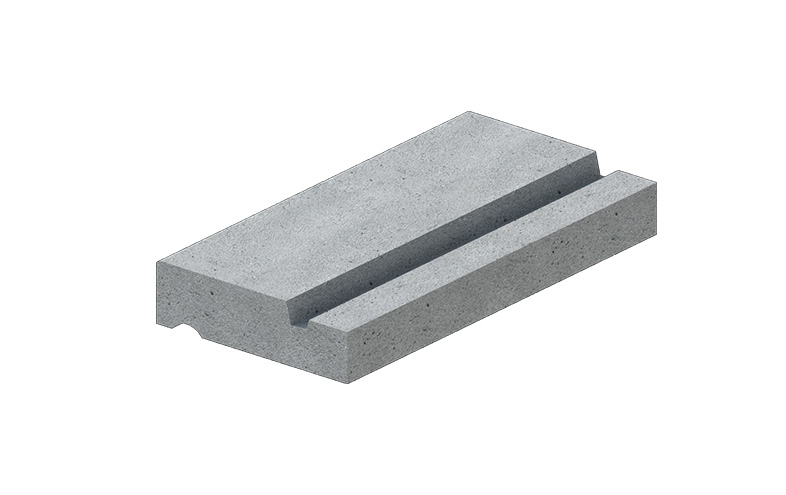

Grå platta med spår.

Kantplatta
Betong

  • För avgränsning: gräsytor
  • Skyddar den ensidiga beläggningen
  • Förhindrar okontrollerad gräs- och ogrästillväxt
Se produkter

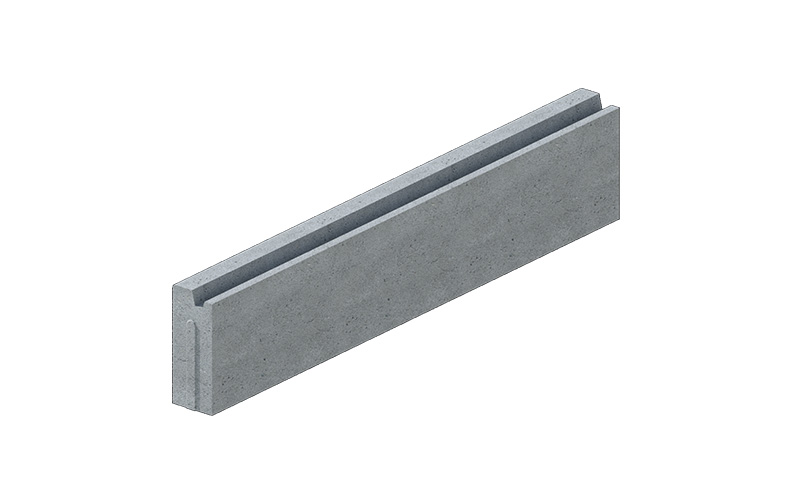

Grå kantlist med spår.

Kantstöd
Betong

  • För avgränsning: löparbanor
  • Skyddar den ensidiga beläggningen

  • Förhindrar okontrollerad gräs- och ogrästillväxt

Se produkter

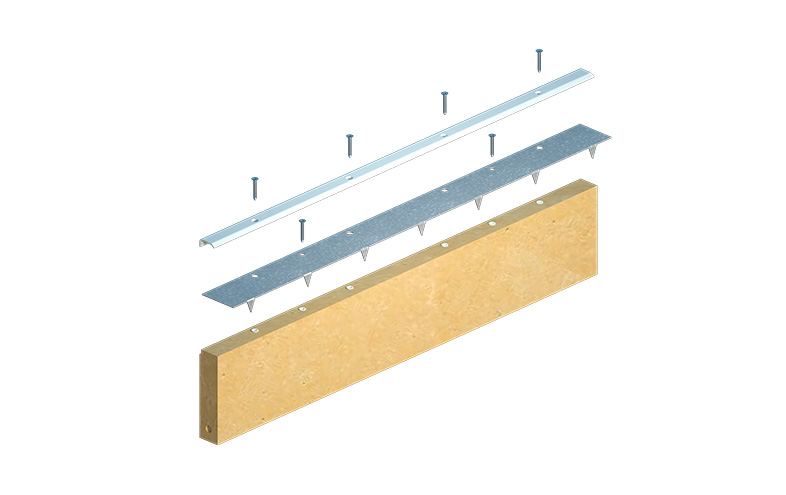

Beigefärgad kantlist med grå samt silverfärgad list och skruvar.

Kantstöd för konstgräs
Polymerbetong

  • För avgränsning: konstgräs med/utan sviktpad
  • Frostbeständig
  • Hög hållfasthet
  • Utformning för stabil konstruktion
Se produkter

Produkter – Övrig utrustning

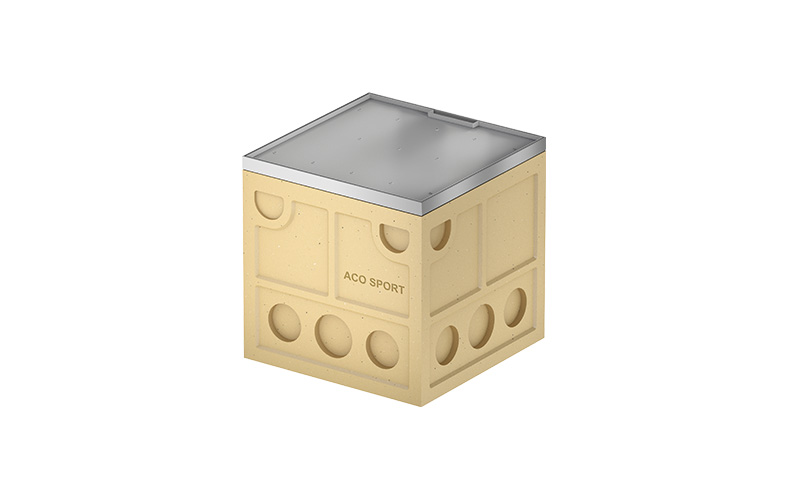

Beigefärgad fyrkantig låda med grått lock.

Kabelbrunn
Polymerbetong

  • Skydd av eluttag mot kondens och dagvatten
  • Förtagning på alla sidor för kabelrörsanslutning
  • Flexibla täcklock beroende på installationsplats

Se produkter

Support

Teknisk support – Sverige

+46 31 338 97 00
info@aco-nordic.se

Teknisk support – Norge

+47 940 10 701
firmapost@aco-nordic.no

Frågor & svar

Vattnet avvattnas genom konstgräsets undersida ner till ett dräneringslager och vidare till rännor eller dräneringsrör. ACO:s system leder bort regnvatten effektivt via ränndalsplattor eller rännor och minskar risken för stående vatten.

Till löparbanor används ofta slitsrännor eller U-profilrännor som både leder bort vatten och fungerar som kantavgränsning. De uppfyller kraven enligt DIN 18035 och World Athletics och är därmed ett beprövat val för professionella idrottsanläggningar.

Kantavslut görs med kantstöd eller kantplatta med klo- och klämskena som fixerar beläggningen. Det ger ett stabilt och säkert avslut mot underlag och förhindrar att beläggningen rör sig eller skadas.

Ja. Kantstöd stabiliserar beläggningen, skyddar mot erosion och ger en tydlig avgränsning mellan banor, gräs och markytor. ACO:s kantstöd och kantplatta är utvecklade för säkerhet och lång hållbarhet.

ACO Sport är nästan underhållsfritt – endast regelbunden rengöring av rännor rekommenderas. Delar kan bytas ut modulvis, och systemet kan anpassas vid renovering eller ny beläggning utan att hela konstruktionen rivs upp.
