Xtraline G150 Ranna

Xtraline G 150

Polyeten

  • Nominell bredd: 150 mm
  • Förstärkt sargkant: segjärn
  • Belastningsklass: E600–F900

    Hitta dokument

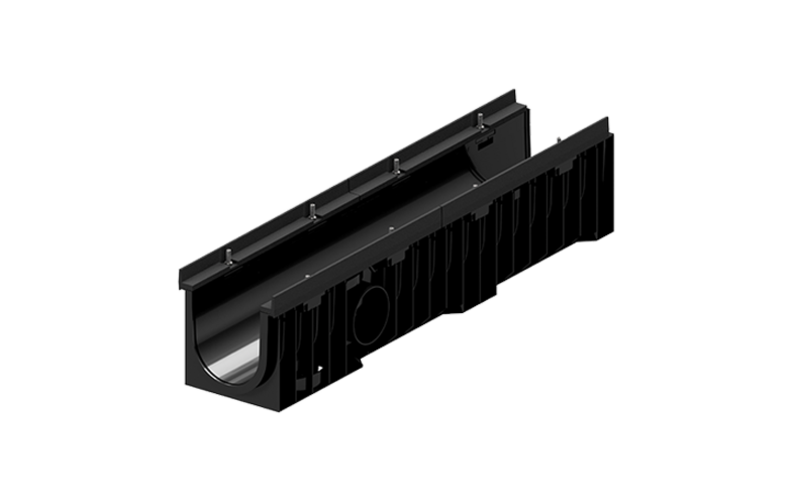

Ränna

Xtraline G150 Ranna
Ränna utan fall
Med förtagning för sidoanslutning och bottenutlopp.
Längd (mm) Bredd (mm) Höjd (mm) Sidoutlopp (Ø mm) Bottenutlopp (Ø mm) Vikt (kg) Art.nr RSK
1000 211 170 2 x 63 110/160 8,70 840253 292 03 67
1000 211 230 2 x 100 110/160 9,25 840254 292 03 68
Kvadratisk svart platta.
Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr RSK
500 211 444,5 2x 110/Ø160/200 9,18 840943 292 03 78

Utlopp & gavel

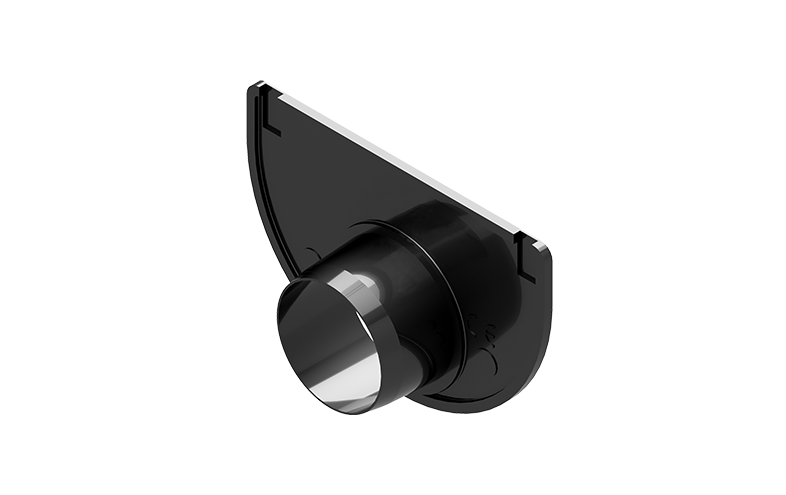

Halvcirkelformad svart platta med runt hål i mitten.
Passar ränna (Art.nr) Material Röranslutning (Ø mm) Art.nr RSK
840253 Polyeten 75 840949
840254 Polyeten 110 840916 292 03 45

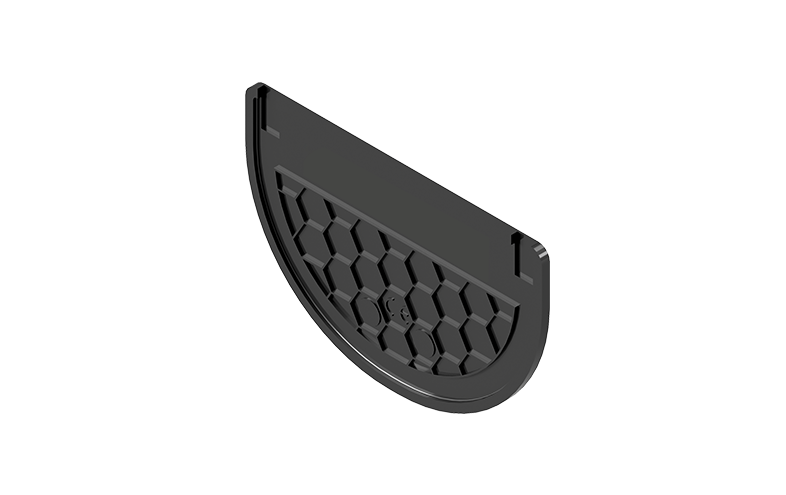

Halvcirkelformad svart platta.
Passar ränna (Art.nr) Material Art.nr RSK
840253 Polyeten 840912
840254 Polyeten 840913 292 03 44

Galler

Belastningsklass E600

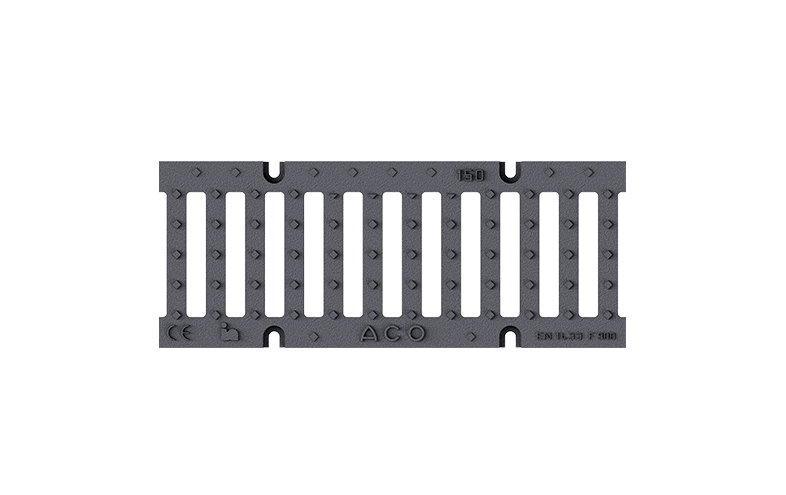

Svart, rektangulärt galler för markränna med spaltöppningar.
Spaltgaller
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr
Segjärn 498 198 132 x 20 7,5 840406
M8-bultar för spaltgaller
Material Antal förpackningar/meter Art.nr RSK
Förzinkat stål 1 840824 292 03 43

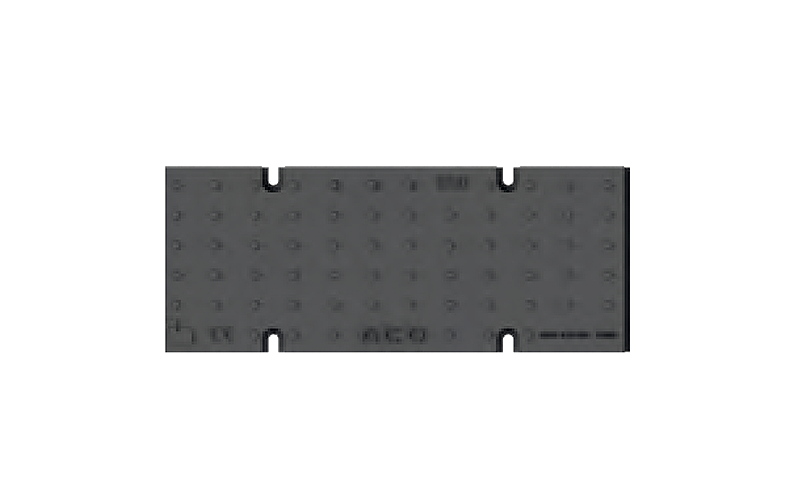

Svart rektangulär täckplatta med halkskydd.
Täckgaller
Material Längd (mm) Bredd (mm) Vikt (kg) Art.nr
Segjärn 498 198 10,6 840407
M8-bultar för täckgaller
Material Antal förpackningar/meter Art.nr RSK
Förzinkat stål 1 840824 292 03 43

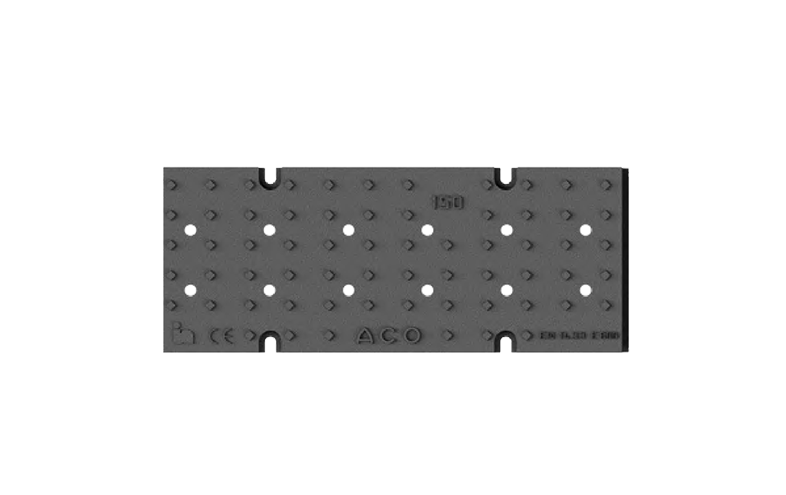

Svart, rektangulärt galler för markränna med hål.
Hålgaller
Material Längd (mm) Bredd (mm) Vikt (kg) Art.nr
Segjärn 498 198 10,5 840408
M8-bultar för spaltgaller
Material Antal förpackningar/meter Art.nr RSK
Förzinkat stål 1 840824 292 03 43

Belastningsklass F900

Svart, rektangulärt galler för markränna med spaltöppningar.
Spaltgaller
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr RSK
Segjärn 498 198 132 x 20 8,5 840409 292 03 75
M8-bultar för täckgaller
Material Antal förpackningar/meter Art.nr RSK
Förzinkat stål 1 840824 292 03 43

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Svart anslutningsadapter
Anslutningsadapter
Material Steganslutning (mm) Art.nr
Komposit 100–160 840911
Kontakta ACO via formulär
