Beige markränna med svart sargkant.

ACO Multiline

Multiline är pionjären bland V-profilrännorna. Den är utformad för områden med tung trafik och klarar punktbelastning upp till 60 ton. Rännan är robust, har förstärkt sargkant och finns i nominella bredder upp till 500 mm. Multiline erbjuder hög flödeshastighet och självrensande egenskaper, vilket gör den till en mycket pålitlig produkt.

Hitta dokument

Vår bredaste ränna klarar belastning E600

Multiline är idealisk för områden med intensiv tung trafik, såsom lastbilar och truckar. Denna markränna används ofta vid motorvägar, industriområden, logistikcenter, lastområden, stora lastkajer och parkeringsgarage för tunga fordon.

  • Robust ränna av polymerbetong som behärskar belastning upp till E600.
  • Hållbar och slitstark markränna med förstärkt sargkant av segjärn.
  • Hög flödeshastighet tack vare rännans V-profil som gör att stora vattenflöden kan passera längs rännan på kort tid.
  • Stor nominell bredd på 400–500 mm möjliggör effektiv hantering av stora vattenmängder.
  • CE-märkt enligt SS-EN 1433

Vi har andra spännande alternativ som klarar belastningsklass E600, se Monoblock RD, Xtraline elller PowerDrain Seal in.

Skapa ett system med Multiline

För ett komplett system behöver du ränna, utlopp, gavel och galler. Följ steg 1–7 nedan.

För att kunna beräkna rännans flödeskapacitet i l/s, behöver du veta hur stor yta (m2) som ska avvattnas samt bestämma regnintensiteten. När du har gjort en dimensionering får du fram den maximala flödeshastigheten som vattnet kan passera genom en ledning. Med hjälp av detta värde kan du enkelt avgöra vilken falltyp och nominell bredd ditt val av ränna bör ha.

Multiline
Längd Falltyper V 400 V 500
10 m Ränna utan fall 0.0 108,9 193,6
20 m Ränna utan fall 0.0 104,2 184,8
30 m Ränna utan fall 0.0 101,4 180,4

Välj en markränna med nominell bredd på 400 eller 500 mm, baserat på den flödeskapacitet du har räknat fram.

Se systemöversikt och falltyper nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd, höjd och falltyp.

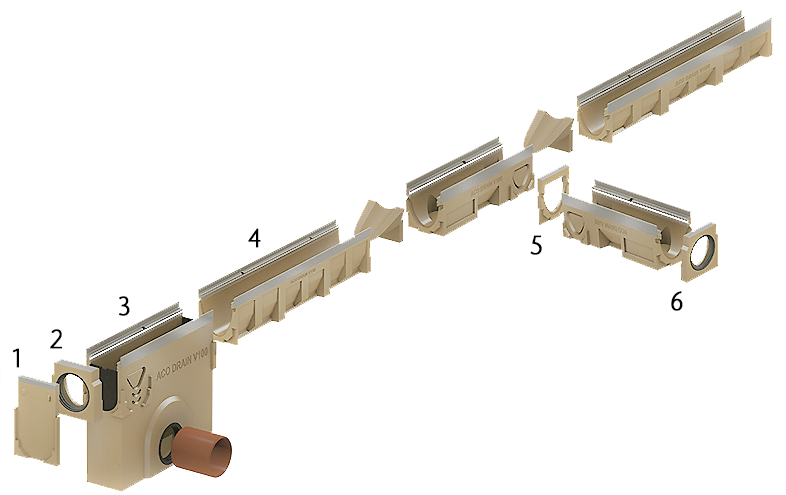

Flera beige moduler är ihopsatta som ett system.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Xtraline finns som ränna utan fall.

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

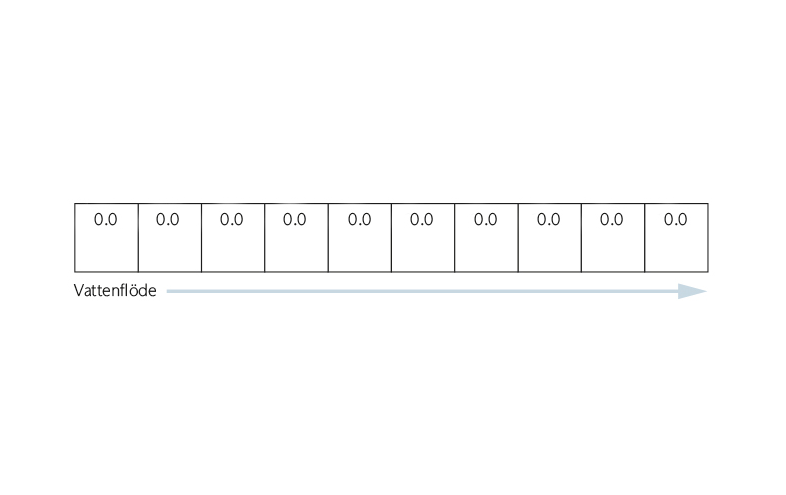

Flera kvadrater på rad och en blå pil som visar vattenflöde.
Utlopp

Antal utlopp
Utifrån den dimensionerade flödeskapaciteten kan du nu avgöra hur många utlopp som behövs för installationen.

Typ av utlopp
När du därefter väljer utloppstyp beror detta på befintliga anslutningar och vilka andra installationer som finns i marken.

  • Bottenutlopp används om markförhållandena tillåter.
  • Gavelutlopp passar om bottenutlopp inte är möjligt.
  • Utlopp i sandfång rekommenderas när du vill samla upp sand och grus.
Multiline
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 400 400 ?
500 500 ?
Gavelutlopp 400 400 ?
500 400 ?
Sandfång (1 % fall) 315 ?
400 ?
Gavel

Markrännan behöver två gavlar, en på vardera sida om rännsektionen om bottenutlopp används. Om däremot installationen har ett gavelutlopp eller utlopp i sandfång räcker det med en gavel för att täta till systemet i båda ändarna.

Täck rännan med galler som passar dess nominella bredd och uppfyller belastningskraven. För en ränna med längden 1000 mm behövs två galler.

Du kan även komplettera med tillval som t ex silikonfett, polyesterhäftmassa eller gallerkrok.

Produkter

  • Material: polymerbetong
  • Förstärkt sargkant: segjärn
  • Belastningsklass: E600

Frågor & svar

Multiline är designad för att hantera belastningar upp till 60 ton, motsvarande belastningsklass E600 enligt standarden SS-EN 1433.

Rännorna finns i nominella bredder på 100, 150, 200, 300, 400 och 500 mm, vilket ger flexibilitet för olika avvattningsbehov. Vi har valt att lyfta fram de två största rännorna då det är dessa som är speciella med sin nominella bredd mot övriga rännor på marknaden.

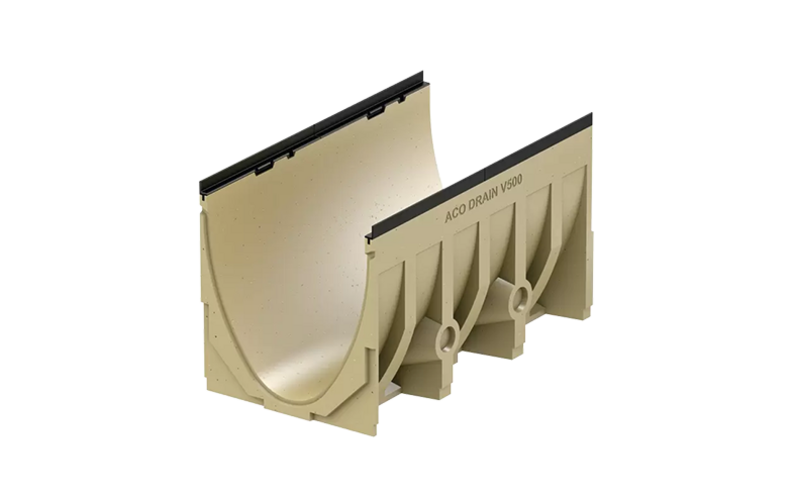

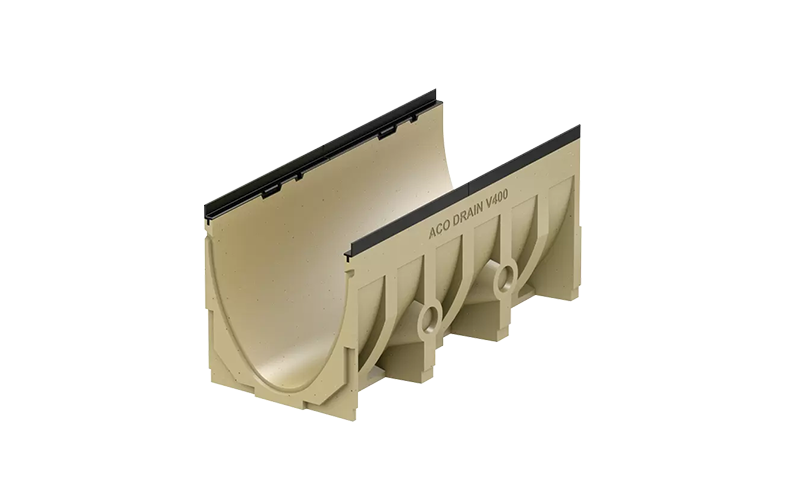

Multiline V 400 och V 500 är tillverkade av polymerbetong och har en integrerad sargkant i segjärn för extra hållbarhet.
