Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.

Qmax

Polyeten

  • Nominell bredd: 150–350 mm / Nominell höjd: 550–900 mm
  • Kantprofil: förzinkat stål, segjärn, rostfritt stål eller cortenstål
  • Belastningsklass: A15–F900

    Hitta dokument

Ränna

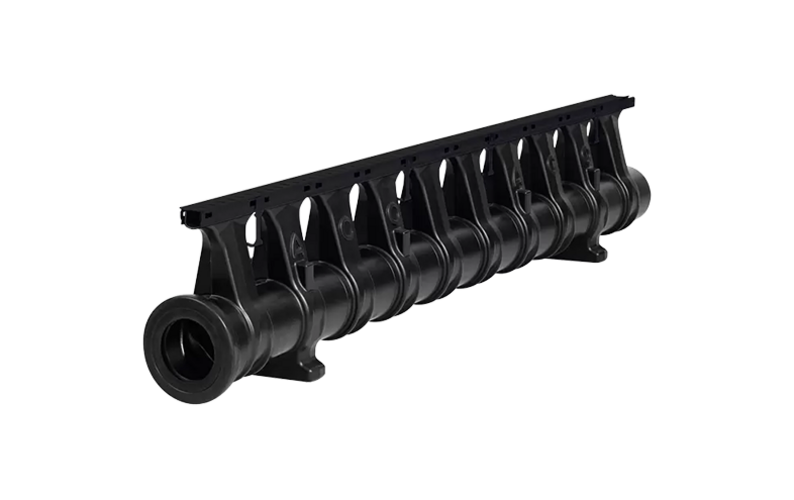

Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Segjärn, KTL-belagt Svart 2010 210 405 26 187 22,0 32990
Q-Flow Förzinkat stål Grå 2010 210 405 26 181 12,0 32992
Q-Guard Segjärn, KTL-belagt Svart 2010 210 405 2 x 8 109 23,0 32991
Q-Guard Förzinkat stål Grå 2010 210 405 10 83 12,0 32993
Q-Road Segjärn Svart 2000 210 515 28 205 48,5 152100
Belastningsklass: D400
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Slot Förzinkat stål Grå 2010 210 500 10 100 20,5 32994
Q-Slot Rostfritt stål Silver 2010 210 500 10 100 20,5 3031188
Q-Slot Dubbel Förzinkat stål Grå 2010 210 500 2 x 9,5 190 22,0 3031189
Q-Slot Dubbel Rostfritt stål Silver 2010 210 500 2 x 9,5 190 22,0 3031281
Q-Slot Stripe Corten Cortenstål Corten 2010 210 500 10 100 24,7 3031282
Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Segjärn, KTL-belagt Svart 2010 290 480 26 187 24,0 32800
Q-Flow Förzinkat stål Grå 2010 290 480 26 181 17,8 32802
Q-Guard Segjärn, KTL-belagt Svart 2010 290 480 2 x 8 109 25,0 32801
Q-Guard Förzinkat stål Grå 2010 290 480 10 83 15,3 32803
Q-Road Segjärn Svart 2000 290 590 28 205 52,8 152110
Belastningsklass: D400
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Slot Förzinkat stål Grå 2010 290 580 10 100 22,9 32804
Q-Slot Rostfritt stål Silver 2010 290 580 10 100 22,9 3031284
Q-Slot Dubbel Förzinkat stål Grå 2010 290 580 2 x 9,5 190 24,4 3031285
Q-Slot Dubbel Rostfritt stål Silver 2010 290 580 2 x 9,5 190 24,4 3031286
Q-Slot Stripe Corten Cortenstål Corten 2010 290 580 10 100 27,1 3031287

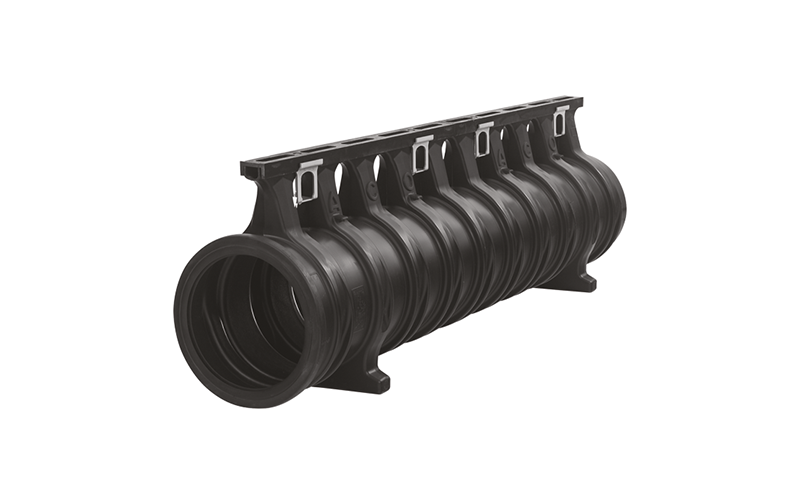

Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Segjärn, KTL-belagt Svart 2010 415 600 26 187 28,3 32810
Q-Flow Förzinkat stål Grå 2010 415 600 26 181 24,0 32812
Q-Guard Segjärn, KTL-belagt Svart 2010 415 600 2 x 8 109 29,3 32811
Q-Guard Förzinkat stål Grå 2010 415 600 10 83 21,5 32813
Q-Road Segjärn Svart 2000 415 710 28 205 59,0 52120
Belastningsklass: D400
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Slot Förzinkat stål Grå 2010 415 700 10 100 29,1 32814
Q-Slot Rostfritt stål Silver 2010 415 700 10 100 29,1 3031311
Q-Slot Dubbel Förzinkat stål Grå 2010 415 700 2 x 9,5 190 30,6 3031312
Q-Slot Dubbel Rostfritt stål Silver 2010 415 700 2 x 9,5 190 30,6 3031313
Q-Slot Stripe Corten Cortenstål Corten 2010 415 700 10 100 33,3 3031314

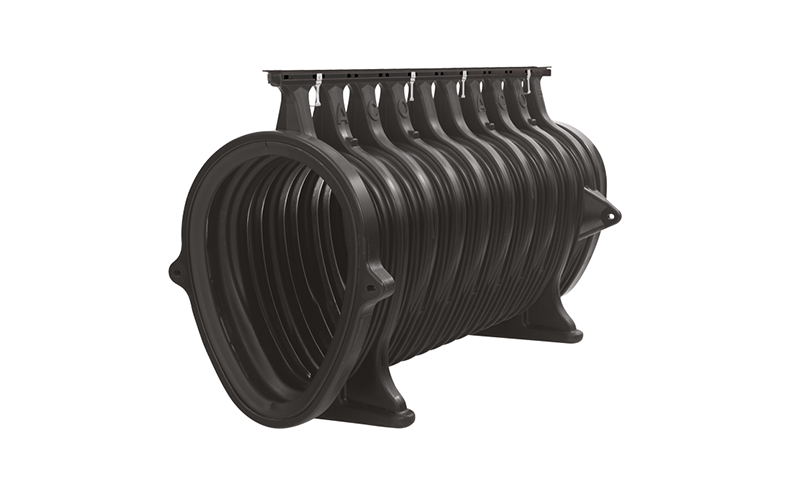

Ett svart plaströr med en äggformad öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Segjärn, KTL-belagt Svart 2010 635 920 26 187 44,0 32820
Q-Flow Förzinkat stål Grå 2010 635 920 26 181 35,6 32822
Q-Guard Segjärn, KTL-belagt Svart 2010 635 920 2 x 8 109 45,0 32821
Q-Guard Förzinkat stål Grå 2010 635 920 10 83 33,1 32823
Q-Road Segjärn Svart 2000 635 1030 28 205 70,4 132568
Belastningsklass: D400
Kantprofill Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Slot Förzinkat stål Grå 2010 635 1020 10 100 40,7 32824
Q-Slot Rostfritt stål Silver 2010 635 1020 10 100 40,7 3031315
Q-Slot Dubbel Förzinkat stål Grå 2010 635 1020 2 x 9,5 190 42,2 3031316
Q-Slot Dubbel Rostfritt stål Silver 2010 635 1020 2 x 9,5 190 42,2 3031317
Q-Slot Stripe Corten Cortenstål Corten 2010 635 1020 10 100 44,9 3031318
Ett svart plaströr med en äggformad öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Segjärn, KTL-belagt Svart 2010 730 1070 26 187 49,7 32830
Q-Flow Förzinkat stål Grå 2010 730 1070 26 181 41,9 32832
Q-Guard Segjärn, KTL-belagt Svart 2010 730 1070 2 x 8 109 50,7 32831
Q-Guard Förzinkat stål Grå 2010 730 1070 10 83 39,4 32833
Q-Road Segjärn Svart 2000 730 1180 28 205 76,9 132569
Belastningsklass: D400
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Slot Förzinkat stål Grå 2010 730 1170 10 100 47,0 32834
Q-Slot Rostfritt stål Silver 2010 730 1170 10 100 47,0 3031319
Q-Slot Dubbel Förzinkat stål Grå 2010 730 1170 2 x 9,5 190 48,5 3031331
Q-Slot Dubbel Rostfritt stål Silver 2010 730 1170 2 x 9,5 190 48,5 3031332
Q-Slot Stripe Corten Cortenstål Corten 2010 730 1170 10 100 51,2 3031333
Ett svart plaströr med en äggformad öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Segjärn, KTL-belagt Svart 2010 860 1270 26 187 65,3 32840
Q-Flow Förzinkat stål Grå 2010 860 1270 26 181 57,2 32842
Q-Guard Segjärn, KTL-belagt Svart 2010 860 1270 2 x 8 109 66,3 32841
Q-Guard Förzinkat stål Grå 2010 860 1270 10 83 54,7 32843
Q-Road Segjärn Svart 2000 860 1380 28 205 89,4 132570
Belastningsklass: D400
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Slot Förzinkat stål Grå 2010 860 1370 10 100 62,3 32844
Q-Slot Rostfritt stål Silver 2010 860 1370 10 100 62,3 3031335
Q-Slot Dubbel Förzinkat stål Grå 2010 860 1370 2 x 9,5 190 63,8 3031336
Q-Slot Dubbel Rostfritt stål Silver 2010 860 1370 2 x 9,5 190 63,8 3031337
Q-Slot Stripe Corten Cortenstål Corten 2010 860 1370 10 100 66,5 3031338

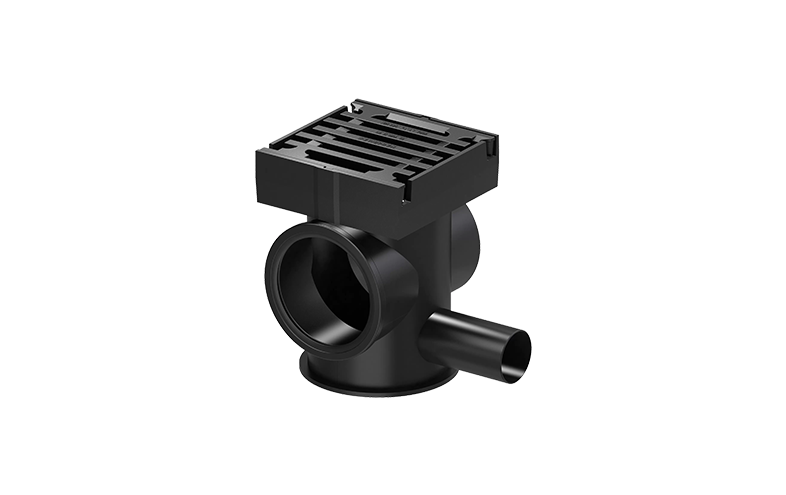

Svart, kvadratisk brunn monterad ovanpå ett vertikalt samt horisontellt runt rör."
Passar till Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
Qmax 150 / 225 /350 414 414 529 110-200 28,0 152113

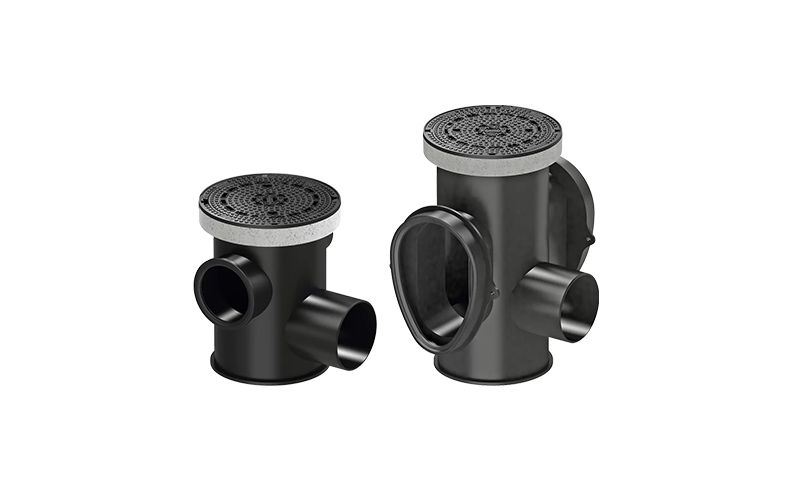

Två stycken svart enheter med rund brunn monterad ovanpå ett vertikalt samt två horisontella runda rör."
Passar till Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
Qmax 150–350 840 840 840 110-400 33,6 152112
Qmax 150–900 618 840 1385 110-500 74,2 152111

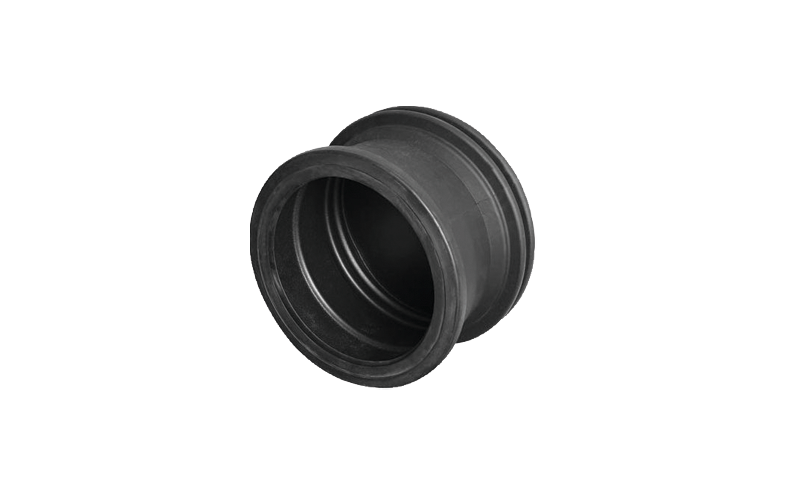

Gavel

Svart gummiring med tät sida.
För han- och honände
Med neopren-tätning
Passar till Vikt (kg) Art.nr
Qmax 150 1,0 32997
Qmax 225 1,4 42221
Qmax 350 2,6 42351

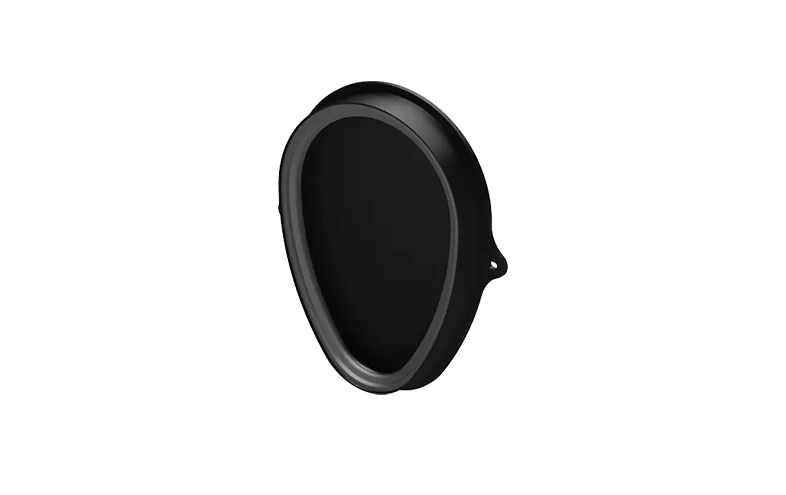

Svart oval med spetsig kant samt tät sida.
För hanände
Med EPDM-tätning
Passar till Vikt (kg) Art.nr
Qmax 650 11,0 418863
Qmax 700 14,0 418864
Qmax 900 18,0 418865
Svart oval med spetsig kant samt tät sida.
För honände (muff)
Passar till Vikt (kg) Art.nr
Qmax 650 10,0 418866
Qmax 700 12,5 418867
Qmax 900 16,0 418868

Kantprofil

Belastningsklass A15–F900

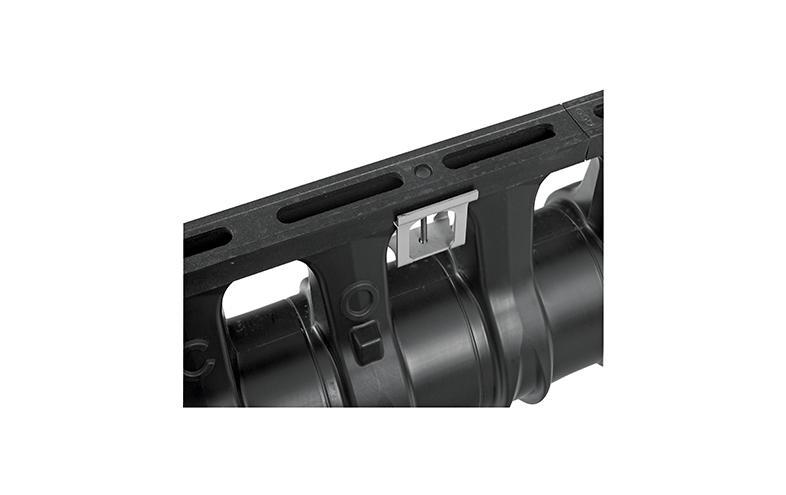

Kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Segjärn, KTL-belagt
  • Typ av beläggning: Betong och asfalt

  • Profilskydd: Valfria tillbehör, återanvänd

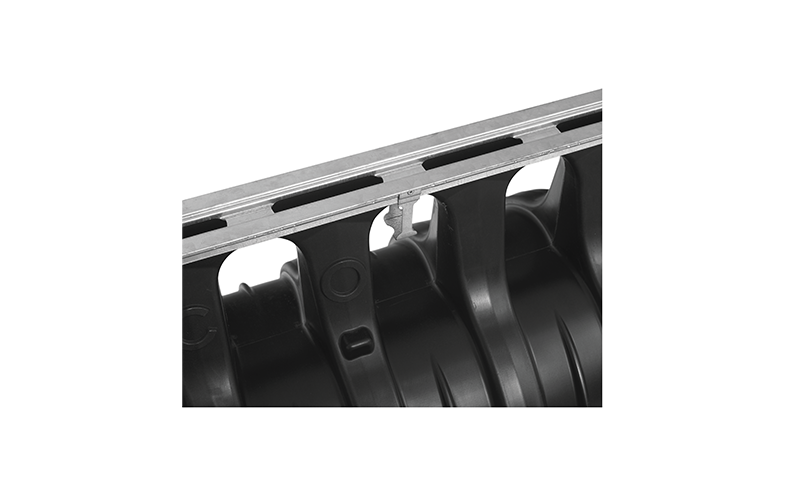

Kantprofil av grå metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Förzinkat stål
  • Typ av beläggning: Betong
  • Profilskydd: Levereras med ränna

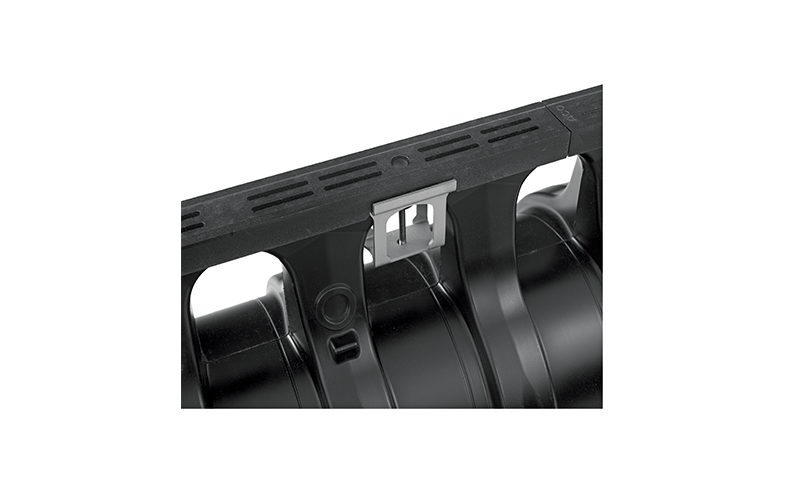

Kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Segjärn, KTL-belagt
  • Typ av beläggning: Betong och asfalt
  • Profilskydd: Valfria tillbehör, återanvänd

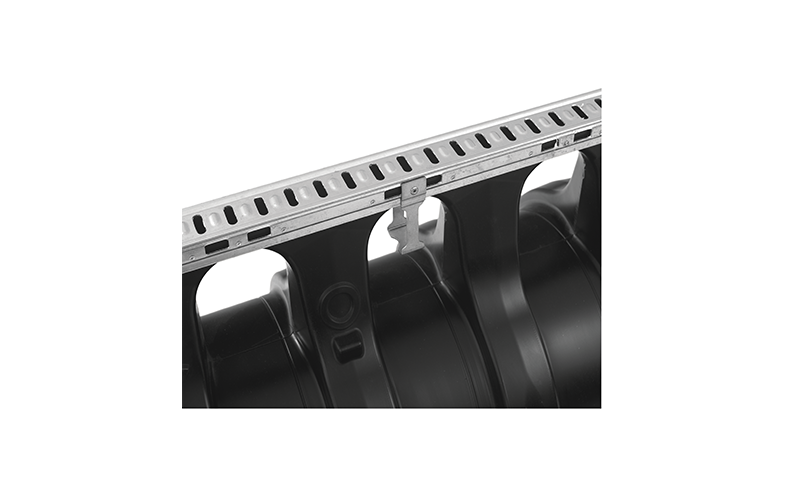

Kantprofil av grå metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Förzinkat stål
  • Typ av beläggning: Betong och asfalt
  • Profilskydd: Levereras med ränna

Kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Segjärn
  • Typ av beläggning: Asfalt
  • Profilskydd: Valfria tillbehör, återanvänd

Belastningsklass D400

Kantprofil av grå metall med en smal slitsöppning monterad ovanpå ett svart rör med hals av svart plast.
Förzinkat stål
  • Typ av beläggning: Block, plattor och natursten
  • Profilskydd: Tillval

Kantprofil av grå metall med en smal slitsöppning monterad ovanpå ett svart rör med hals av svart plast.
Rostfritt stål
  • Typ av beläggning: Block, plattor och natursten
  • Profilskydd: Tillval

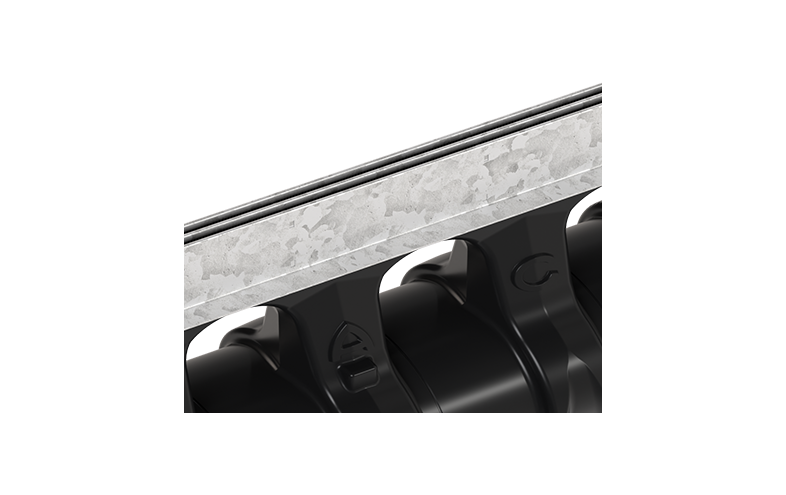

Kantprofil av grå metall med två smala slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Förzinkat stål
  • Typ av beläggning: Block, plattor och natursten
  • Profilskydd: Tillval

Kantprofil av grå metall med två smala slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Rostfritt stål
  • Typ av beläggning: Block, plattor och natursten
  • Profilskydd: Tillval

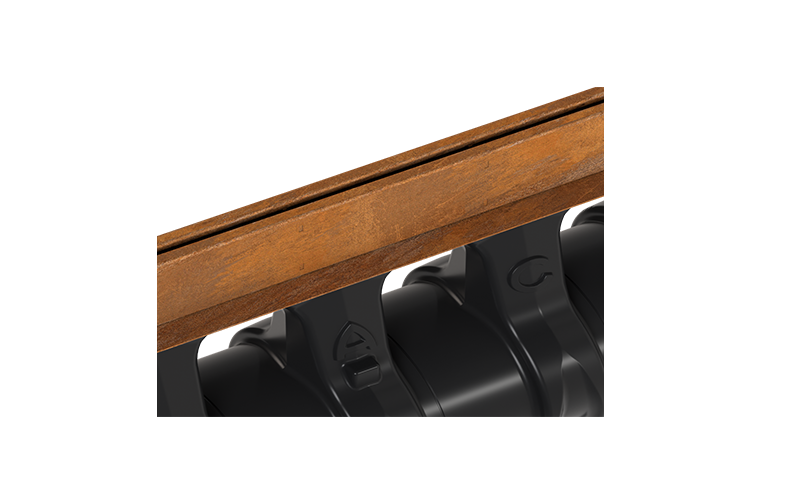

Kantprofil av rostfärgad metall med en slitsöppning monterad ovanpå ett svart rör med hals av svart plast.
Corten
  • Typ av beläggning: Block, plattor och natursten
  • Profilskydd: Tillval

Tillval

Metallverktyg med två krokar.
Längd (mm) Vikt (kg) Art.nr
600 1,5 600643

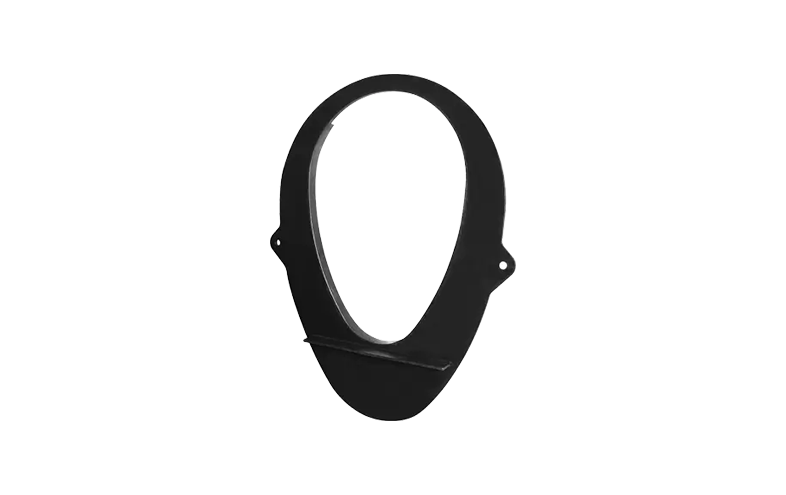

Svart oval med stort öppning i mitten.
Passar till Vikt (kg) Art.nr
Qmax 150 / 225 0,4 32995
Qmax 225 / 350 0,8 32880
Qmax 550 / 700 2,5 32882
Qmax 700 / 900 3,7 32883

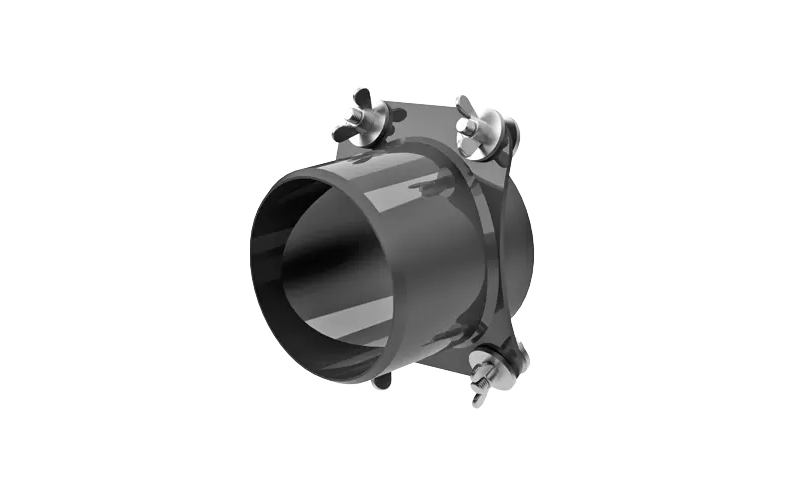

Mörkgrå rund adapter med fäste.
Passar till Röranslutning (Ø mm) Vikt (kg) Art.nr
Qmax 225 / 350 110 0,2 44344
Qmax 550 / 700 / 900 160 0,2 44345
Kontakta ACO via formulär
