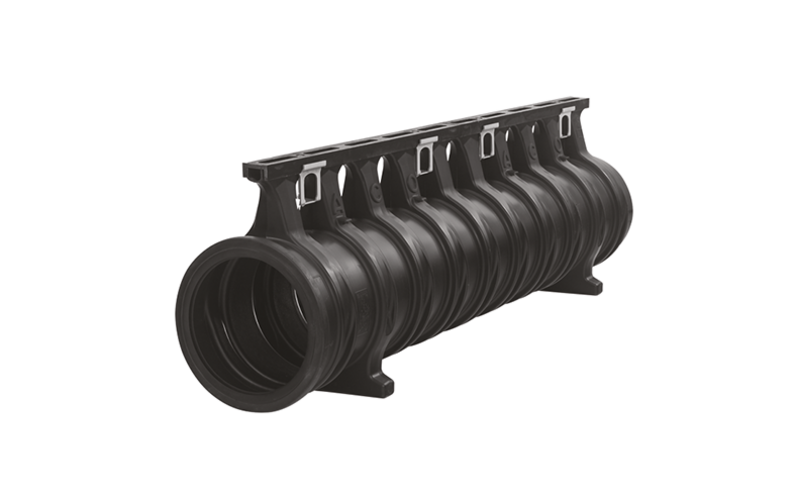

Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.

ACO Qmax

Qmax är cirkulära eller äggformade monolitisk rännor av återvunnen polyeten. De är utformade för effektiv avvattning av stora ytor som parkeringsplatser, motorvägar och terminaler. Slitsrännorna är lätta, kostnadseffektiva och enkla att installera – och kan kombineras med valfri kantprofil.

Hitta dokument

Slitsränna för stora ytor och belastning upp till F900

Qmax är en flexibel slitsränna för många olika miljöer, men som främst används för avvattning av stora ytor. Systemet finns i rund eller äggformad modul och klarar alla belastningsklasser upp till F900, dvs punktbelastning på 90 ton. Qmax kännetecknas av följande egenskaper;

  • Hög flödeskapacitet för effektiv avvattning av stora ytor med stora vattenmängder.
  • Kostnadseffektiv lösning med rännsektioner i 2 meters längder som förenklar och påskyndar installationen.
  • Robust och säker konstruktion då den monolitiska slitsrännan saknar behovet av skruvar.
  • Tät ränna tack vare inbyggd Neopren-tätning.
  • Klarar hög belastning och passar samtliga belastningsklasser upp till F900.
  • Låg vikt gör den monolitiska rännan enkel att hantera och installera.
  • Lång livslängd med kantprofiler och slitsöverdelar.
  • CE-märkt enligt SS-EN 1433

Är du nyfiken på ett alternativ till Qmax? Ta en titt på Qmax Neo.

Skapa ett system med Qmax

För ett komplett system behöver du ränna, inspektionsenhet, gavel, brunnslock och kantprofil. Följ steg 1–7 nedan.

Genom att dimensionera rännans flödeskapacitet får du fram den maximala flödeshastigheten som vattnet kan passera genom en ledning. Med hjälp av detta värde kan du enkelt avgöra vilken falltyp och nominell bredd/höjd ditt val av ränna bör ha.

Qmax
Längd Falltyper 150 225 350 550 700 900
10 m Ränna utan fall 0.0 13,7 28,0 87,3 147,4 276 605
20 m Ränna utan fall 0.0 13,0 26,6 83,8 139,7 260 561
30 m Ränna utan fall 0.0 12,5 25,7 81,4 135,0 252 545

Baserat på den beräknade flödeskapaciteten, välj en ränna med nominell bredd på 150, 225, 350 mm eller nominell höjd på 550, 700 eller 900 mm beroende på om rännan har en rund eller oval form.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd kan man använda ränna med olika falltyper Qmax kan användas utan fall eller med fall.


1. Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera. Rännan går att bygga i sex olika storlekar.

2. Ränna med fall
Genom att sätta ihop olika storlekar av Qmax kan upp en ränna med fall och på så sätt öka kapaciteten och flödeshastigheten i rännan.

Gavel

Slitsrännan kräver två gavlar – en hanände och en honände, en på varje sida av rännsektionen om inspektionsenhet med sidoutlopp används. Om installationen däremot saknar inspektionsenhet, behöver en av gavlarna tätas med en gavel för att systemet ska fungera.

Täck rännan med ett brunnslock som uppfyller belastningskraven.

Kombinera rännan med önskad kantprofil av förzinkat stål, segjärn eller rostfritt stål i belastningsklass F900 och D400.

För att skapa fallsektioner komplettera med tillvalet övergångsstycke.

Produkter

  • Material: polyeten
  • Kantprofil: segjärn, förzinkat och rostfritt stål
  • Belastningsklass: A15–F900

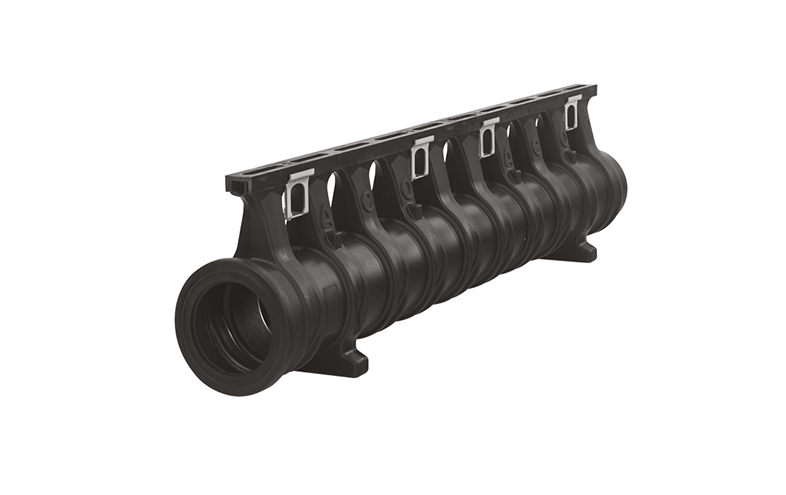

Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.

Qmax 150 / 225 / 350
Nominell bredd: 150/225/350 mm


Se artiklar

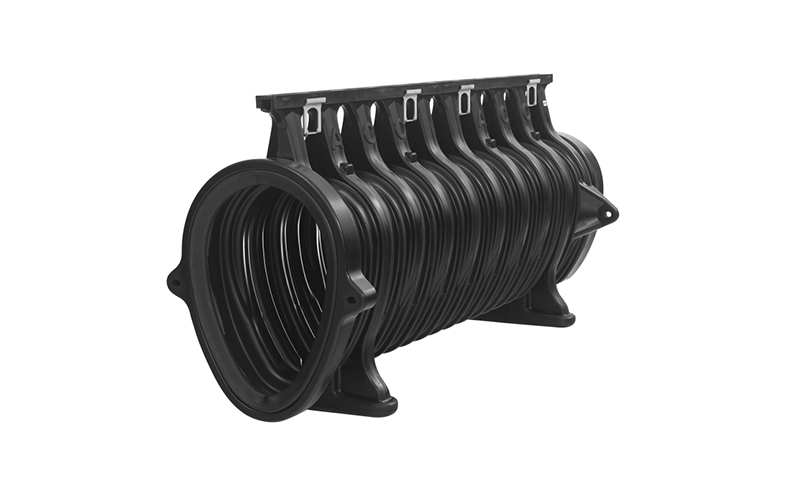

Ett svart plaströr med en äggformad öppning, där flera halsar håller upp en horisontell balk.

Qmax 550 / 700 /900
Nominell höjd: 550/700/900 mm


Se artiklar

Referenser

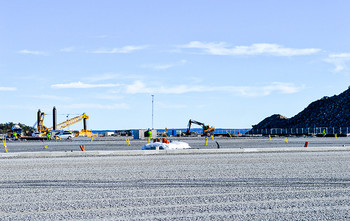

Stockholm Norvik Hamn

Stockholm Norvik Hamn

Hållbar hamnlösning för stora fartyg

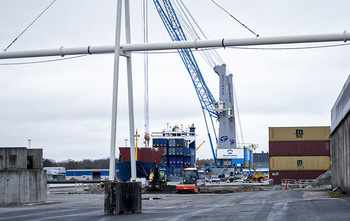

50-talskajen

50-talskajen

Ränna för större fraktvolymer i hamn

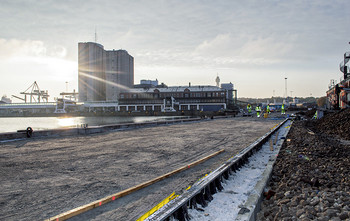

Södra kajen i Södra Värtan

Södra kajen i Södra Värtan

En hållbar entré mot havet

Frågor & svar

ACO Qmax är utvecklad för avvattning av stora hårdgjorda ytor som motorvägar, parkeringsytor, flygplatser, logistikcentra och industriplatser – särskilt där stora vattenvolymer snabbt måste ledas bort.

  • Qmax 150, 225 och 350 är våra rännor som har cirkulär profil. Dessa runda rännor lämpar sig bäst för mindre dimensioner och installationer där flödet är jämnt fördelat. Den är enkel att hantera, installera och har god hydraulisk prestanda vid normala vattenflöden.
  • Bland våra äggformade rännor hittar du Qmax 550, 750 och 900. Dessa har alla en oval profil och rekommenderas för större dimensioner och områden där det förekommer stora variationer i flöde. Den smalare botten ger effektiv självrensning vid lätt regn, medan den stora volymen hanterar kraftiga regn genom fördröjning och tillfällig vattenlagring samtidgt som ett kontrollerat utflöde. Efter regn töms systemet gradvis.

Installationen av Qmax varierar beroende på installationsmiljö. Se här hur du ska installera din Qmax.
