Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.

Qmax Neo 300

Polypropen

  • Nominell bredd: 300 mm
  • Kantprofil: segjärn eller komposit
  • Belastningsklass: A15–F900

    Hitta dokument

Ränna

Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.
Belastningsklass: F900
Kantprofil Material Färg Längd (mm) Bredd (mm) Höjd inkl kantprofil (mm) Inloppsöppning (mm) Inloppsarea (cm²/m) Vikt (kg) Art.nr
Q-Flow Komposit Svart 1000 366 561 25 184 8,2 3002935
Q-Flow Segjärn – 1000 366 561 26 187 9,8 3000084
Q-Guard Komposit Svart 1000 366 561 9 107 8,3 3002846
Q-Road Segjärn – 1000 366 671 28 205 26,4 3004187

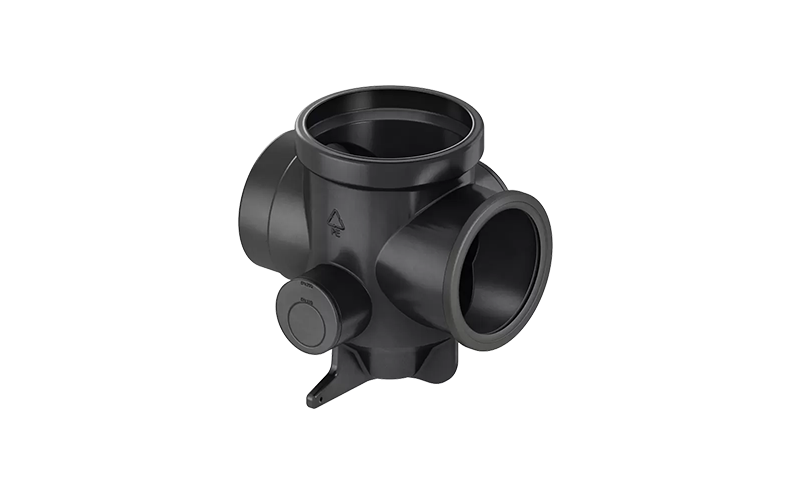

Svart enhet med rund vertikal samt horisontell öppning.
Modell Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
Hon-/Hanände 704 660 701 110-300 12,1 418989
Han-/Honände 704 660 701 110-300 12,1 418990
Hon-/Honände 704 660 701 110-300 13,5 418991

Lock till inlopp- & inspektionsmodul

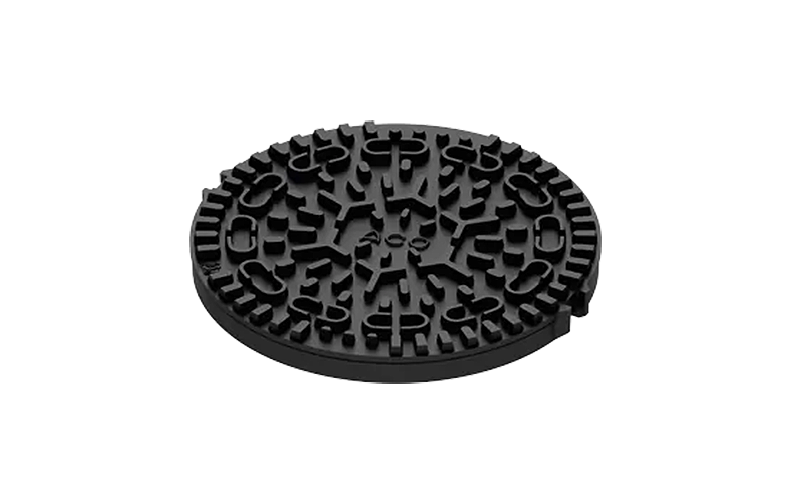

Runt svart lock.
Passar till Belastningsklass Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
Q-Flow/Q-Guard/Q-Road D 400 440 440 70 17,2 1000228
Q-Flow/Q-Guard/Q-Road F 900 440 440 70 20,5 1207548

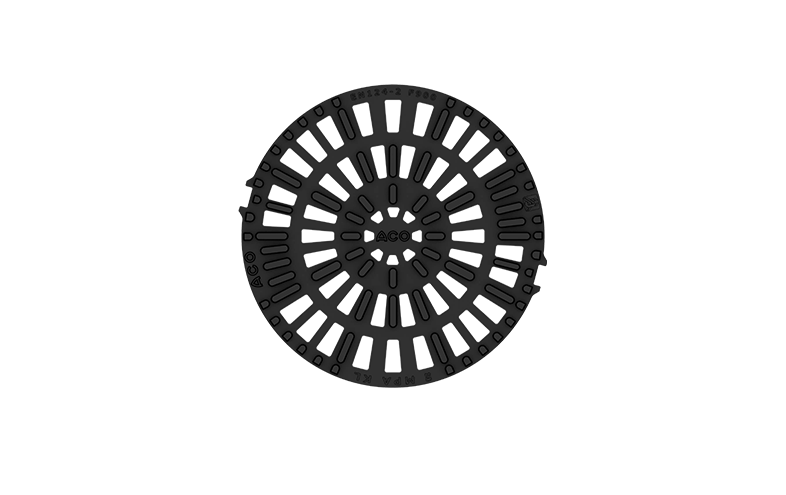

Runt svart galler.
Passar till Belastningsklass Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
Q-Flow/Q-Guard/Q-Road D 400 440 440 70 15,9 1000229
Q-Flow/Q-Guard/Q-Road F 900 440 440 70 19,0 1207692

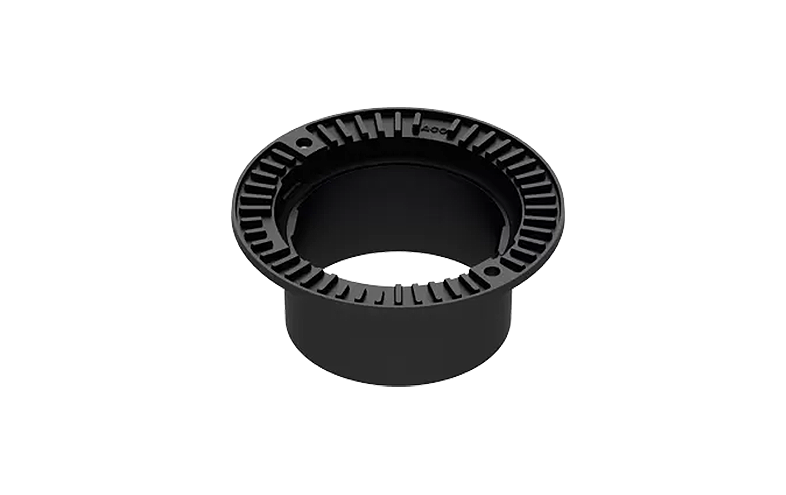

Rund svart förhöjningsram.
Passar till Belastningsklass Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
Q-Flow/Q-Guard D 400 560 560 200 26,4 1000230
Q-Flow/Q-Guard F 900 560 560 200 29,0 1207632
Q-Road D 400 560 560 240 30,4 1000231

Gavel

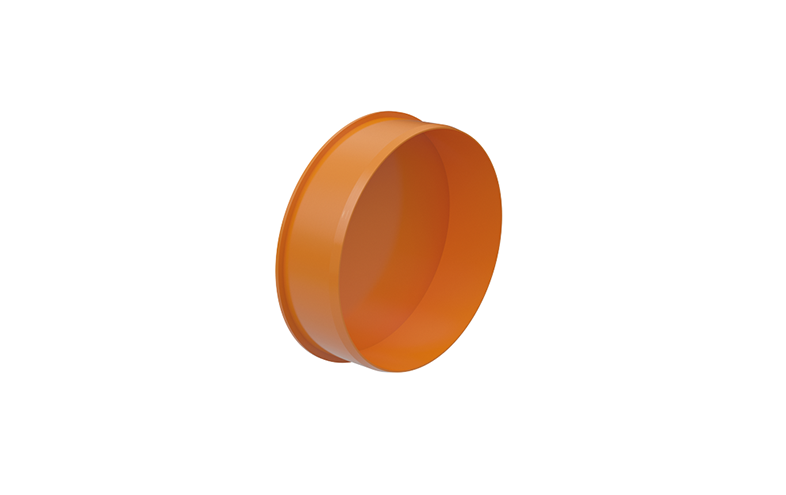

Rund orange täckgavel.
Passar till Material Vikt (kg) Art.nr
Qmax Neo 300 plast 1,9 2073051

Kantprofil

Belastningsklass A15–F900

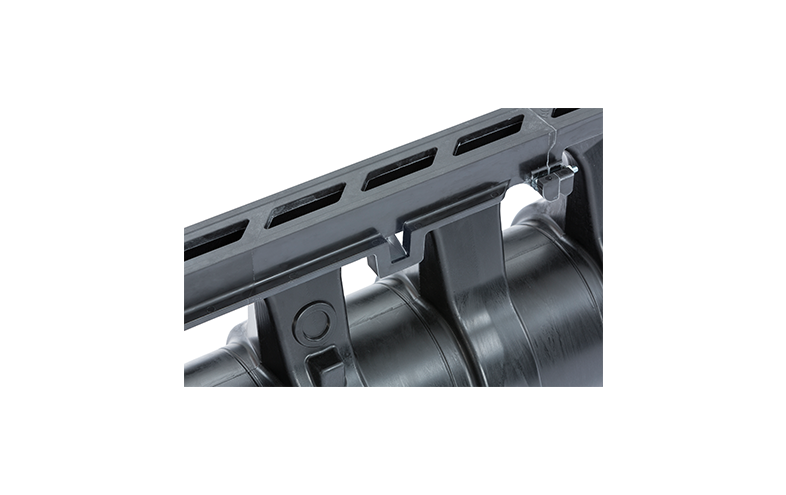

Svart kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Komposit
Passar till Qmax & Qmax Neo
  • Typ av beläggning: Betong och asfalt (upp till D400)
  • Profilskydd: Levereras med ränna
  • Slitsbredd: 25 mm

  • Inloppsarea (cm²/m): 184 mm

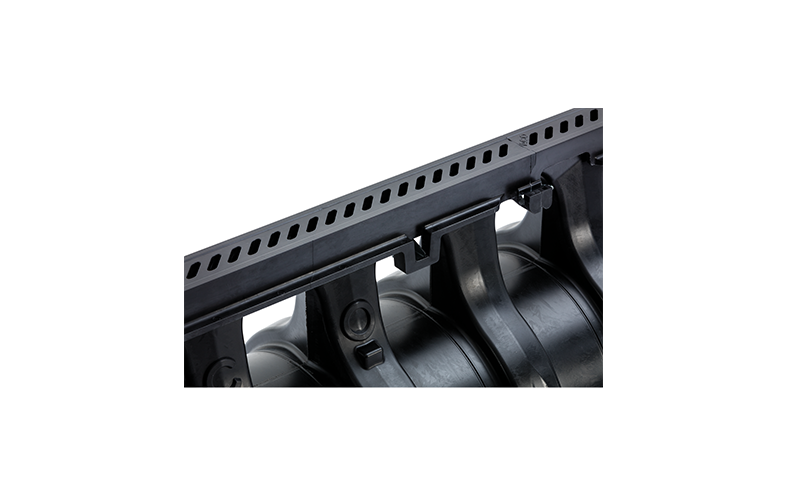

Svart kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Komposit
Passar till Qmax & Qmax Neo
  • Typ av beläggning: Betong och asfalt (upp till D400)
  • Profilskydd: Levereras med ränna
  • Slitsbredd: 9 mm
  • Inloppsarea (cm²/m): 107 mm

Belastningsklass C250–F900

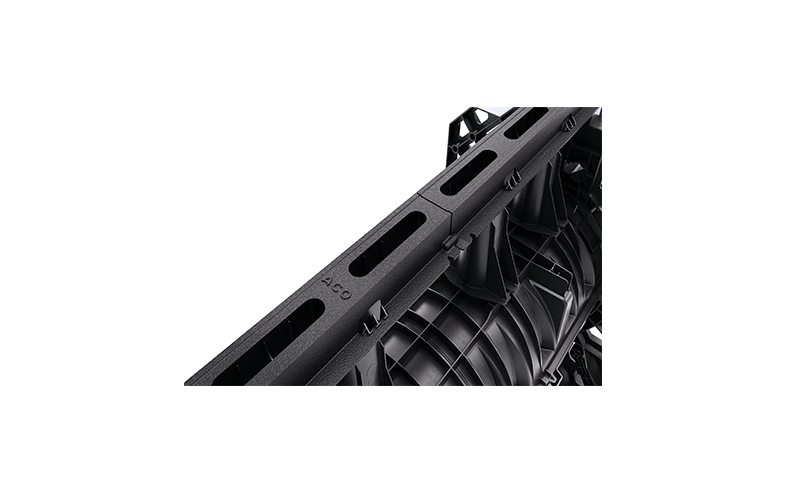

Svart kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Segjärn, KTL-belagt
Passar till Qmax Neo
  • Typ av beläggning: Betong och asfalt (upp till D400)
  • Profilskydd: Tillval
  • Slitsbredd: 26 mm
  • Inloppsarea (cm²/m): 187 mm

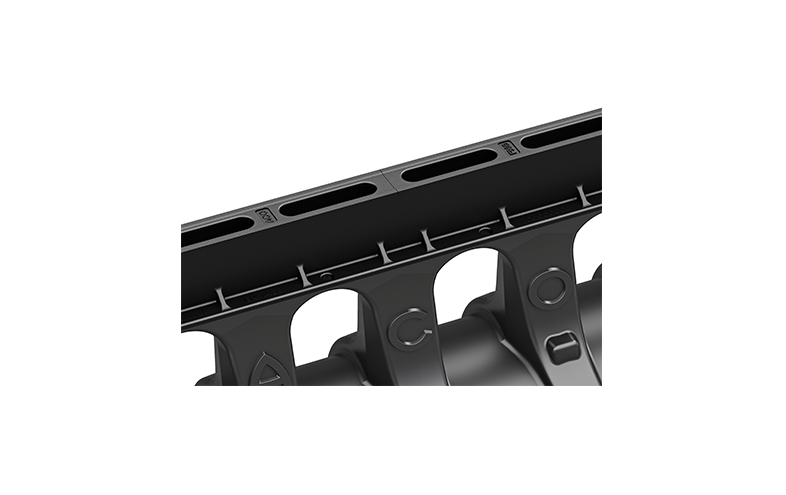

Svart kantprofil av svart metall med slitsöppningar monterad ovanpå ett svart rör med hals av svart plast.
Segjärn, KTL-belagt
Passar till Qmax & Qmax Neo
  • Typ av beläggning: Asfalt
  • Profilskydd: Tillval
  • Slitsbredd: 28 mm
  • Inloppsarea (cm²/m): 205 mm

Tillval

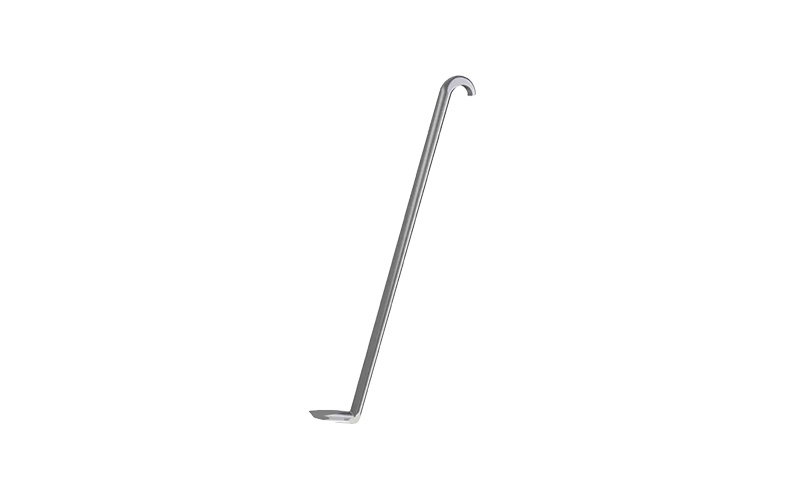

Metallverktyg med två krokar.
Längd (mm) Vikt (kg) Art.nr
600 1,5 600643

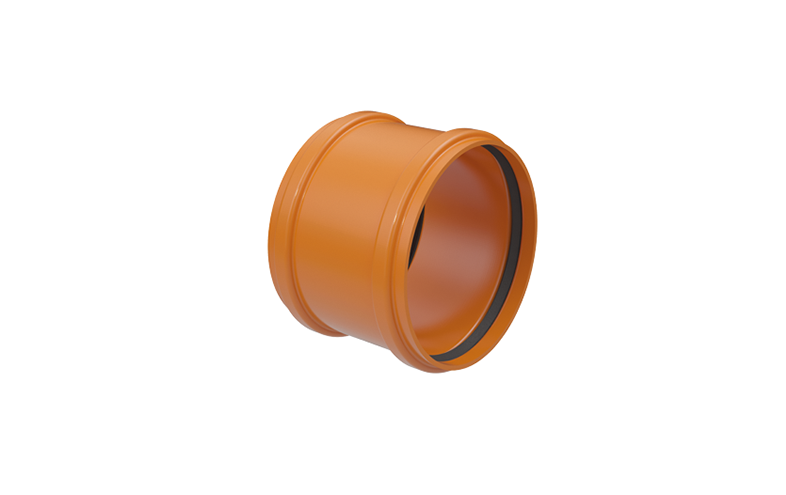

Runt orange rör med svart packning.
För att stänga utlopp. Kombineras med gavel.
Passar till Material Vikt (kg) Art.nr
Qmax Neo 300 plast 4,3 2073052

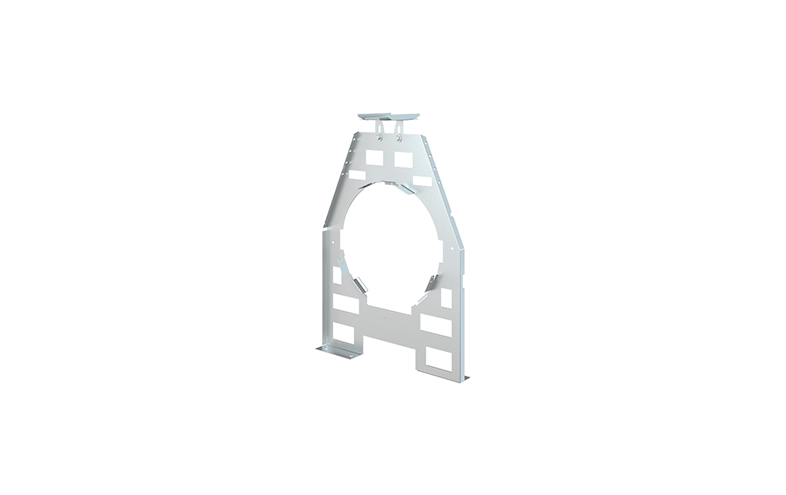

Metallstativ med stor öppning i mitten.
Ett monteringshjälpmedel krävs per rännskarv.
Passar till Vikt (kg) Art.nr
Q-Flow 2,2 2073049
