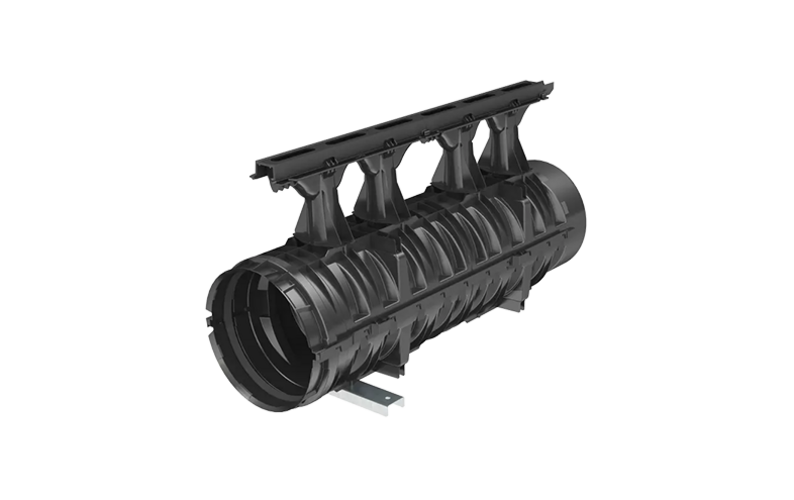

Ett svart plaströr med en rund öppning, där flera halsar håller upp en horisontell balk.

ACO Qmax Neo

Qmax Neo är en tvådelad plastränna särskilt anpassat för avvattning av stora ytor. Du hittar den på parkeringsplatser, motorvägar och lastterminaler. Med låg vikt blir rännan lätt att hantera och kan levereras antingen färdigmonterad eller som platt paket för montage på plats. Kombinera Qmax Neo med kantprofiler som du gillar.

Hitta dokument

Oval slitsränna för stora ytor och belastning A15–F900

Den cirkulära slitsrännan Qmax Neo passar många olika områden i olika belastningsklasser. Den är främst framtagen för miljöer som behöver avvattnas på mycket vatten över stora ytor. Qmax Neo klarar punktbelastning upp till 90 ton och kan kännas igen på följande egenskaper;

  • Hög flödeskapacitet effektiv hantering av stora dagvatenflöden minskar behovet av flera system.
  • Låg fraktkostnad tack vare flatpack-design.
  • Enkel och snabb installation på grund av låg vikt, sparar tid och arbetskostnader.
  • Lång hållbarhet då produkten är tillverkad av robusta material som kräver minimalt underhåll.
  • Anpassningsbar ränna som passar många olika miljöer och projektbehov.
  • Klarar hög belastning och passar samtliga belastningsklasser upp till F900.
  • CE-märkt enligt SS-EN 1433

Qmax är en tidigare version av Qmax Neo och finns tillgänglig i flera olika storlekar. Här hittar du information om Qmax.

Skapa ett system med Qmax Neo

För ett komplett system behöver du ränna, inspektionsenhet, lock för inlopp- & inspektionsenhet, gavel och kantprofil. Följ steg 1–7 nedan.

Genom att dimensionera rännans flödeskapacitet får du fram den maximala flödeshastigheten som vattnet kan passera genom en ledning. Med hjälp av detta värde kan du enkelt avgöra vilken falltyp och nominell bredd/höjd ditt val av ränna bör ha.

Qmax Neo
Längd Falltyper 300
10 m Ränna utan fall 0.0 57,9
20 m Ränna utan fall 0.0 55,6
30 m Ränna utan fall 0.0 53,9

Baserat på den beräknade flödeskapaciteten, välj en ränna med som är anpassad för rätt nominell bredd. Qmax Neo finns som 300 mm i bredd.

Se systemöversikt och falltyper nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd, höjd och falltyp.

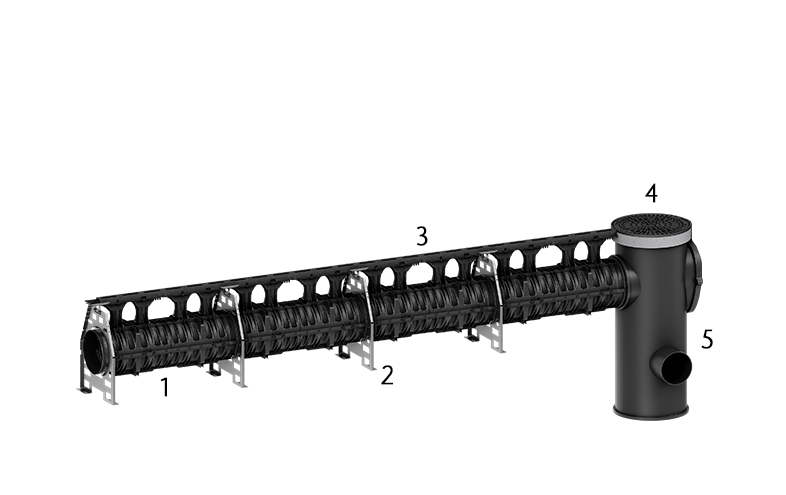

Flera svartae moduler är ihopsatta som ett system med stort vertikalt rör till höger..

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd kan man använda ränna med olika falltyper Qmax Neo kan användas utan fall.


Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

Flera kvadrater på rad och en blå pil som visar vattenflöde.
Gavel

Qmax Neo kräver två gavlar – en på varje sida av rännsektionen om inspektionsenhet med sidoutlopp används. Om installationen däremot saknar inspektionsenhet, behöver en av gavlarna tätas med en gavel för att systemet ska fungera.

Täck rännan med ett brunnslock eller inloppsgaller som uppfyller de belastningskrav som krävs.

Kombinera rännan med önskad kantprofil av komposit eller segjärn.

För att stänga utlopp används tillvalet övergångsstycke samt gavel. Tillvalet monteringshjälp gör det möjligt att rikta in och fixera rännan i önskad position.

Produkter

  • Material: polypropen
  • Kantprofil: segjärn eller komposit
  • Belastningsklass: A15–F900

Frågor & svar

Den främsta fördelen med ACO Qmax Neo jämfört med Qmax är de betydligt lägre transportkostnaderna. Tack vare att Qmax Neo kan levereras som flatpack (platt paket) minskar volymen under transport, vilket gör det mer kostnadseffektivt att frakta.

  • Rännan är lätt att hantera
  • Installationen kräver inga tunga maskiner
  • Fixering med avjämningsfoten gör att rännan kan förankras på plats
  • Byggaren har kontroll över kvaliteten på betong och armering
