Beige markränna.

ACO Euroline

Denna markränna av polymerbetong är lättinstallerad och ett utmärkt val för gångvägar och cykelbanor. ACO Euroline har en V-formad profil som optimerar flödeskapaciteten och säkerställer effektiv avvattning. Rännan är resistent mot frost, salt, olja och bensin, vilket gör den hållbar i krävande miljöer. Kombinera den med ett av våra galleralternativ som är anpassade för Euroline.

Hitta dokument

Markränna för lägsta belastning, klass A15

Trots att Euroline är anpassad för punktbelastning upp till 1,5 ton, är den tillräckligt hållbar för att klara tuffa miljöer och förutsättningar. Rännan är ett mångsidigt dräneringsalternativ för både offentliga och privata miljöer. Den passar gångvägar, trottoarer och cykelbanor där fotgängare och cyklister rör sig. I trädgårdar, parker och rekreationsområden säkerställer den effektiv avvattning, medan den på terrasser, innergårdar och vid bostäder kombinerar funktion och estetik för hållbar vattenhantering.

Euroline kännetecknas av följande:

  • Bra flödeshastighet säkerställer effektiv avrinning och snabb bortforsling av vatten.
  • Lätt och smidig ränna av ett enda material, vilket ger låg vikt för enkel hantering och installation.
  • CE-märkt enligt SS-EN 1433

För andra alternativ till Euroline se Civicline och XtraDrain.

Skapa ett system med Euroline

För ett komplett system behöver du ränna, utlopp, gavel och galler. Följ steg 1–7 nedan.

För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen. Detta värde gör det möjligt att bestämma vilken falltyp och nominell bredd som passar för den valda rännan.

Euroline
Längd Falltyper 2.0
10 m Ränna utan fall 0.0 1,60
20 m Ränna utan fall 0.0 1,40
30 m Ränna utan fall 0.0 1,25

Baserat på den beräknade flödeskapaciteten, välj en markränna med nominell bredd på 100 mm.

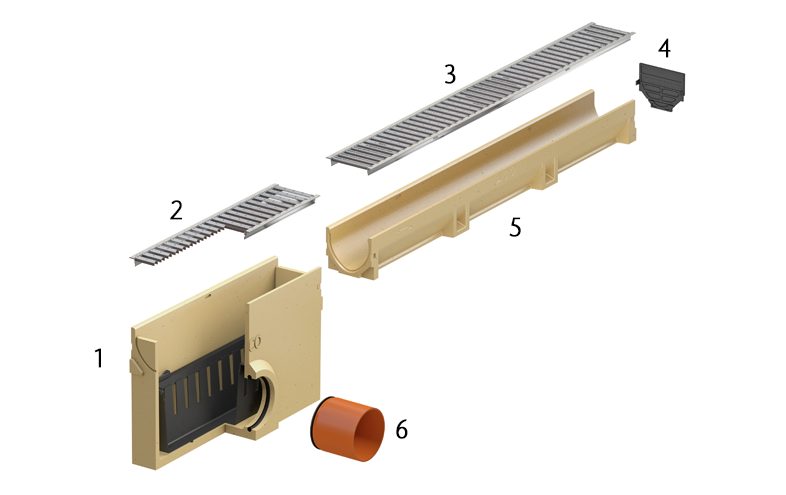

Se systemöversikt nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd och höjd.

Flera moduler, gavel, utlopp och galler är ihopsatta som ett system.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Euroline finns som ränna utan fall.

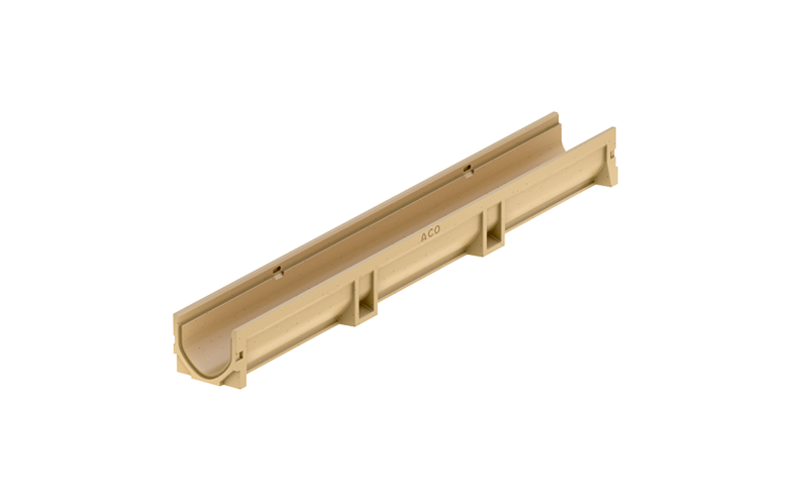

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

Falltyper – bild
Utlopp

Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.

Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.

  • Bottenutlopp kan användas om markförhållandena tillåter det.
  • Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
  • Utlopp i sandfång rekommenderas för att samla upp sand och grus.
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 100 110 5–7
Gavelutlopp 100 110 3–6
Sandfång (1 % fall) 110 8
Gavel

Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.

Täck rännan med galler som matchar dess nominella bredd och uppfyller belastningskraven. För en ränna på 1000 mm krävs två galler.

Komplettera med tillval som gallerkrok, slamkorg, vattenlås, hörnmodul och fogmassa.

Produkter

  • Material: polymerbetong
  • Sargkant: polymerbetong
  • Belastningsklass: A15

Frågor & svar

Euroline klarar en punktbelastning på upp till 1,5 ton, vilket också är den lättaste belastningsklassen. Använd rännan för gångvägar, trottoarer och cykelbanor, trädgårdar och parker.

Euroline består av polymerbetong, ett slitstarkt och hållbart material där polymer ersätter cement. Detta ger ökad hållfasthet, lägre vikt, minimal vattenabsorption och hög motståndskraft mot kemikalier, vilket gör det till ett utmärkt alternativ till traditionell betong.
