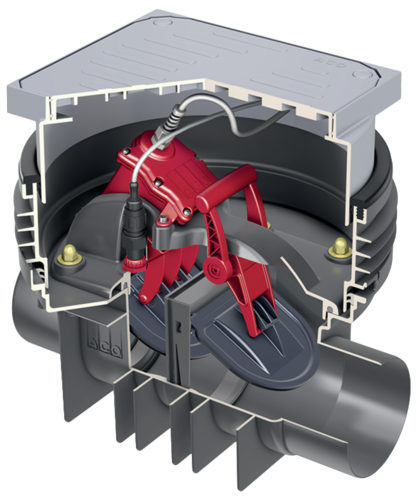

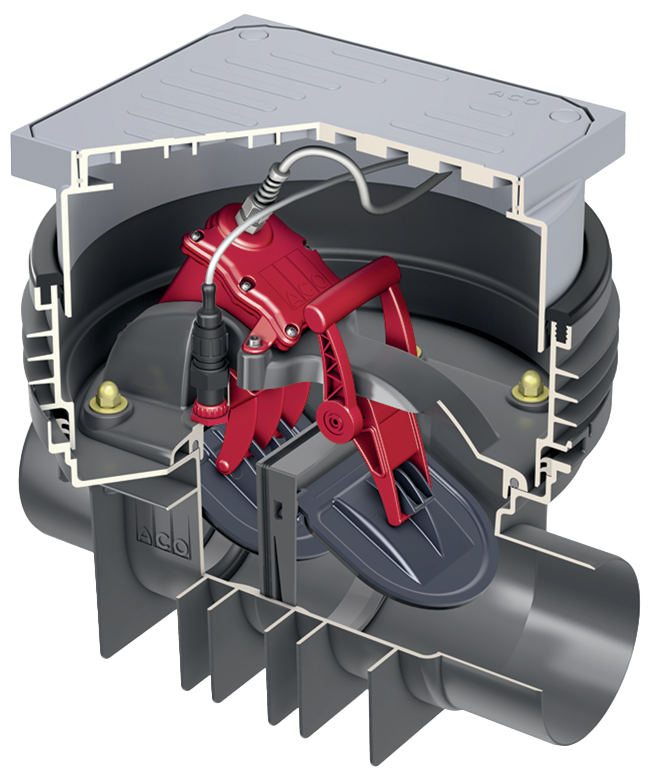

ACO Quatrix – För ingjuten installation


Produktfördelar

  • Endast 12 mm gradientskillnad
  • Endast 71 cm installationsöppning utan omvänd gradient
  • Optimal för renovering
  • CCTV-kamera tillgänglig
  • Som tillval med höjdjusterbar tätningsfläns för vattentät betong
  • Pneumatiskt mätsystem för felfri drift

Produktinformation

  • I plast
  • För installation i golvplatta
  • Typ 3F testad enligt EN 13564
  • Med
    • Dubbla bakvattenklaffarMed 1 automatisk motorstyrd
    • Med 1 manuell nödtätning
  • Med stor rengörings- och underhållsöppning och teströr
  • Med anslutningsklar, elektrisk kontrollenhet IP 54 med integrerad 4-veckors självbevakning
  • Med visuell och akustisk återflödessignal
  • Med reservströmförsörjning
  • Med potentialfri kontakt för fjärrmeddelande
  • Motorn är översvämningssäker IP 68 (3 m, 24 h)
  • Kabellängd: 5 m (förlängning till 30 m möjlig)
  • Höjdinställbar och roterbar ovansektion
  • Ytvattentät vändbar platta för kaklad eller plastbetäckning
    • Belastningsklass: K 3
  • Anslutningsrör tillverkade med stosar i fabriken
InstallationBeskrivningNominell breddViktArt.

nr
Nedladdningar
[kg]
För installation i golv
  • Typ 3F, lämplig för system med fekaliehaltigt vatten (svartvatten) och fekaliefritt vatten (gråvatten) enligt DIN EN 13564
DN 10015,4620370
DN 15015,4620371
InstallationBeskrivningNominell breddViktArt.

nr
För installation i golv
  • Typ 3F, lämplig för system med fekaliehaltigt vatten (svartvatten) och fekaliefritt vatten (gråvatten) enligt DIN EN 13564
DN 10015,4 kg620370
För installation i golv
  • Typ 3F, lämplig för system med fekaliehaltigt vatten (svartvatten) och fekaliefritt vatten (gråvatten) enligt DIN EN 13564
DN 15015,4 kg620371

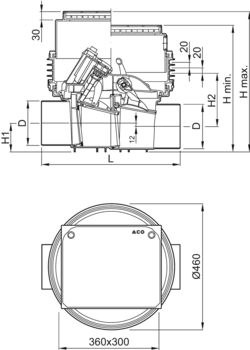

Skalritning
Nominell breddFördjupning
DLH1H2H min.H max.
[mm][mm][mm][mm][mm][mm][mm]
DN 10011046079217460512560 x 710
DN 150160504104192460512560 x 820

Signaleringsenhet

Passar till
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Signalhorn

Beskrivning
  • 230V AC
  • Strömförbrukning: 30mA
  • Ø62x85 mm (L/B x T)
  • Kapsling: IP66
  • 95 dB(A)
  • Vikt: 0,3 kg

Blixtljus

Beskrivning
  • Vikt: 0,5 kg

Blixtljus


Förhöjningsdel

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Beskrivning
  • Med läppringstätning
  • Stegvis höjdjustering var 116 mm
    • För Sinkamat-K kan max. 2 förlängningsstycken monteras
    • För Triplex-K, Quatrix-K och Muli-UF kan max. 1 förlängningsstycke monteras
  • Vikt: 3,4 kg

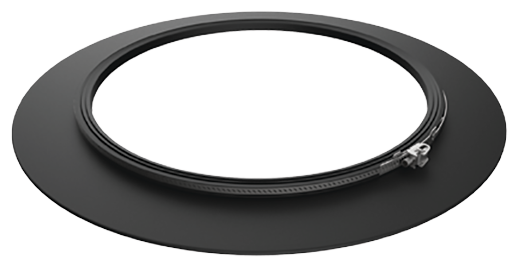

Tätningsfläns

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Beskrivning
  • För installation i vattentät betong
    • Max. grundvattennivå: 2 m
  • Vikt: 4,2 kg

Toppsektion

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Beskrivning
  • Vikt: 2,6 kg

Vändbar täckplatta

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Beskrivning

Vändbar betäckningsplatta för klinker eller massagolv

  • Vikt: 1 kg

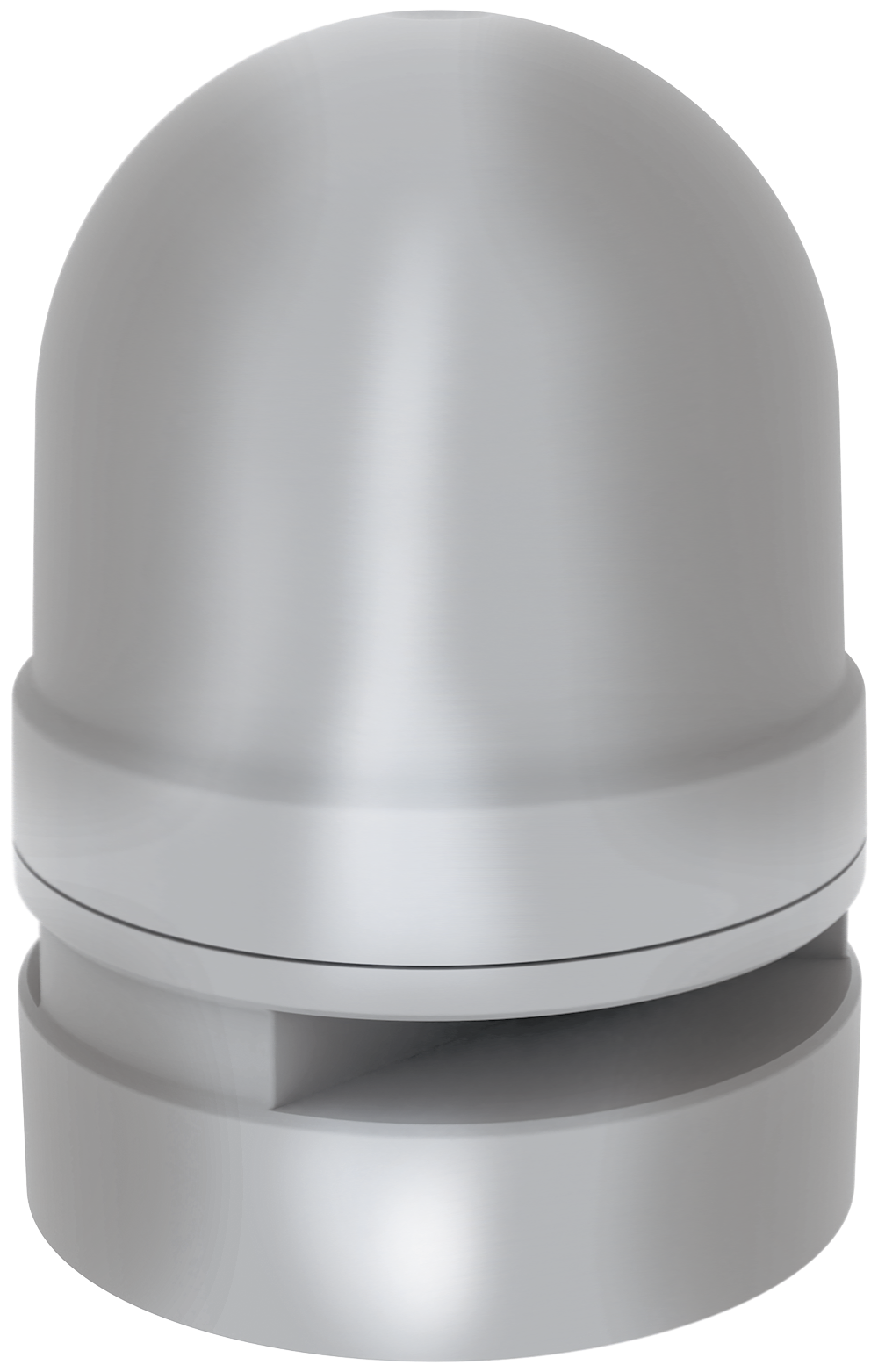

Signalhorn

Beskrivning
  • Vikt: 0,2 kg

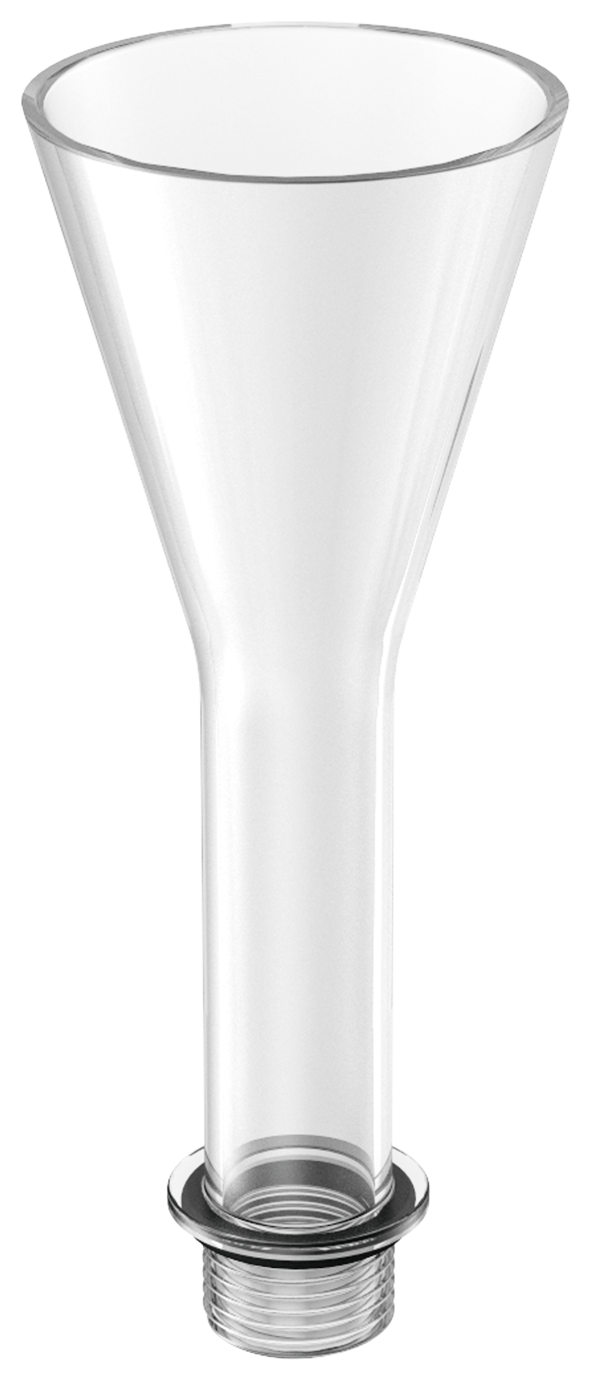

2110.20.13: Prüftrichter Triplex

Beskrivning
  • Vikt: 0,1 kg
