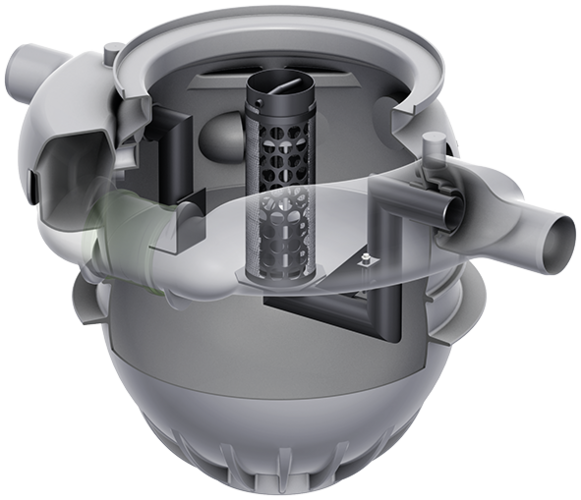

Oleopator Bypass P

Oleopator Bypass P 239699

Nominell kapacitet	Nominell bredd	Innehåll			Vikt	Art. nr	Nedladdningar
			Oljetank	Total	Total
		[l]	[l]	[l]	[kg]
NS 3	DN 200	450	240	775	90	3903.81.00
		670	240	995	106	3913.81.00
		950	240	1280	107	3923.81.00
NS 6	DN 250	660	235	970	114	3906.81.00
NS 6	DN 250	1210	235	1525	125	3916.81.00
NS 8	DN 250	820	260	1250	104	3908.81.00
NS 10	DN 250	1080	260	1615	130	3910.81.00

Nominell kapacitet	Nominell bredd	Innehåll			Vikt	Art. nr
Nominell kapacitet	Nominell bredd		Oljetank	Total	Total	Art. nr
NS 3	DN 200	450 l	240 l	775 l	90 kg	3903.81.00
NS 3	DN 200	670 l	240 l	995 l	106 kg	3913.81.00
NS 3	DN 200	950 l	240 l	1280 l	107 kg	3923.81.00
NS 6	DN 250	660 l	235 l	970 l	114 kg	3906.81.00
NS 6	DN 250	1210 l	235 l	1525 l	125 kg	3916.81.00
NS 8	DN 250	820 l	260 l	1250 l	104 kg	3908.81.00
NS 10	DN 250	1080 l	260 l	1615 l	130 kg	3910.81.00

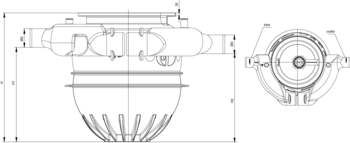

Skalritning

Nominell kapacitet	Inlopp/utlopp enligt DIN EN 877
			D	H	H1	H2
		[l]	[mm]	[mm]	[mm]	[mm]
NS 3	DN 200	450	200	1377	1020	950
NS 3	DN 200	670	200	1594	1230	1160
NS 3	DN 200	950	200	1865	1500	1430
NS 6	DN 250	660	250	1594	1210	1140
NS 6	DN 250	1210	250	2129	1740	1670
NS 8	DN 250	820	250	1865	1470	1400
NS 10	DN 250	1080	250	2129	1740	1670
