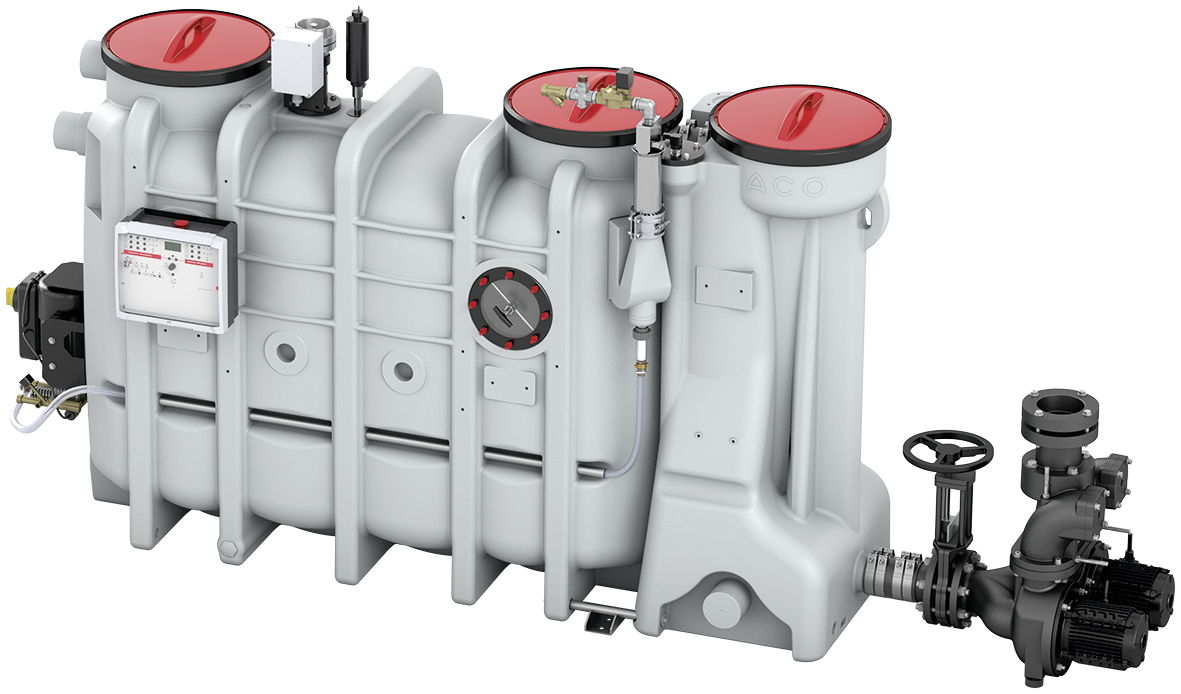

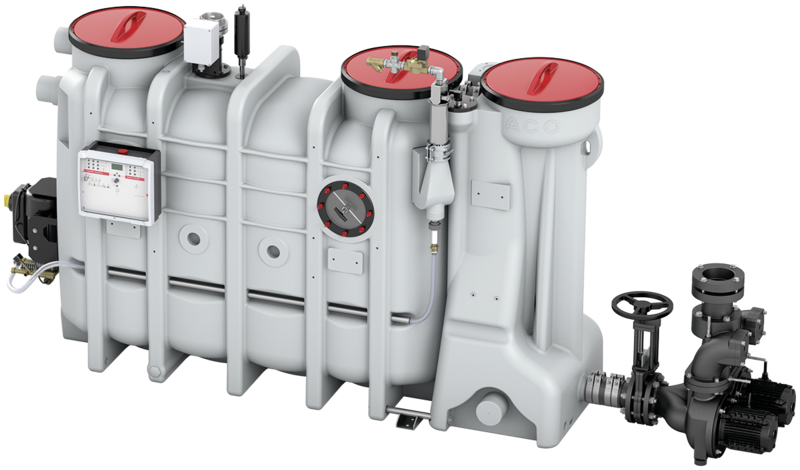

Lipusmart P-OA


Driftssida: Vänster

Nominell kapacitetNominell breddInnehållViktArt.

nr
Nedladdningar
SlamfångFettbehållareTotalTypMotoreffektNyttovolymTomFullt
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpar 1,5kW1,5155229,0669,03552.76.32
NS 3DN 100300150630Pumpar 1,5kW1,5155244,0874,03553.76.32
NS 4DN 100400200830Pumpar 1,5kW1,5155259,01089,03554.76.32
NS 5,5DN 1507253601430Pumpar 4,0kW4235363,01793,03555.76.32
NS 7DN 1508004001600Pumpar 4,0kW4235379,01979,03557.76.32
NS 8,5DN 1509404751900Pumpar 4,0kW4235400,02300,03558.76.32
NS 10DN 15010005202000Pumpar 4,0kW4235412,02412,03560.76.32

Driftssida: Höger

Nominell kapacitetNominell breddInnehållViktArt.

nr
Nedladdningar
SlamfångFettbehållareTotalTypMotoreffektNyttovolymTomFullt
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpar 1,5kW1,5155229,0669,03552.76.42
NS 3DN 100300150630Pumpar 1,5kW1,5155244,0874,03553.76.42
NS 4DN 100400200830Pumpar 1,5kW1,5155259,01089,03554.76.42
NS 5,5DN 1507253601430Pumpar 4,0kW4235363,01793,03555.76.42
NS 7DN 1508004001600Pumpar 4,0kW4235379,01979,03557.76.42
NS 8,5DN 1509404751900Pumpar 4,0kW4235400,02300,03558.76.42
NS 10DN 15010005202000Pumpar 4,0kW4235412,02412,03560.76.42
Nominell kapacitetNominell breddInnehållViktDriftssidaArt.

nr
SlamfångFettbehållareTotalTypMotoreffektNyttovolymTomFullt
NS 2DN 100210 l100 l440 lPumpar 1,5kW1,5 kW155 l229,0 kg669,0 kgVänster3552.76.32
NS 3DN 100300 l150 l630 lPumpar 1,5kW1,5 kW155 l244,0 kg874,0 kgVänster3553.76.32
NS 4DN 100400 l200 l830 lPumpar 1,5kW1,5 kW155 l259,0 kg1089,0 kgVänster3554.76.32
NS 5,5DN 150725 l360 l1430 lPumpar 4,0kW4 kW235 l363,0 kg1793,0 kgVänster3555.76.32
NS 7DN 150800 l400 l1600 lPumpar 4,0kW4 kW235 l379,0 kg1979,0 kgVänster3557.76.32
NS 8,5DN 150940 l475 l1900 lPumpar 4,0kW4 kW235 l400,0 kg2300,0 kgVänster3558.76.32
NS 10DN 1501000 l520 l2000 lPumpar 4,0kW4 kW235 l412,0 kg2412,0 kgVänster3560.76.32
NS 2DN 100210 l100 l440 lPumpar 1,5kW1,5 kW155 l229,0 kg669,0 kgHöger3552.76.42
NS 3DN 100300 l150 l630 lPumpar 1,5kW1,5 kW155 l244,0 kg874,0 kgHöger3553.76.42
NS 4DN 100400 l200 l830 lPumpar 1,5kW1,5 kW155 l259,0 kg1089,0 kgHöger3554.76.42
NS 5,5DN 150725 l360 l1430 lPumpar 4,0kW4 kW235 l363,0 kg1793,0 kgHöger3555.76.42
NS 7DN 150800 l400 l1600 lPumpar 4,0kW4 kW235 l379,0 kg1979,0 kgHöger3557.76.42
NS 8,5DN 150940 l475 l1900 lPumpar 4,0kW4 kW235 l400,0 kg2300,0 kgHöger3558.76.42
NS 10DN 1501000 l520 l2000 lPumpar 4,0kW4 kW235 l412,0 kg2412,0 kgHöger3560.76.42

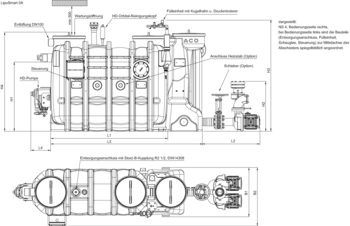

Skalritning
Nominell kapacitetDimensioner
L1L2L3L4H1H2H3H4W1W2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 211008001625300105575316801500742880110
NS 314508001975300105575316801500742880110
NS 417608002285300105575316801500742880110
NS 5,5176083522873001250753188017009601130160
NS 7196083524873001250753188017009601130160
NS 8,5225083527773001250753188017009601130160
NS 10245083529773001250753188017009601130160

Blixtljus

Beskrivning
  • Vikt: 0,5 kg

Blixtljus


199125

Beskrivning
  • Produktfördelar
    • Flexibelt montage
    • "Knock-out" för anslutningar
    • Lös monteringsram
  • Produkt information
    • Standardkoppling
    • Rostfri plåt AISI 304
    • Lås med trekantsnyckel
    • Enkelt att byta låscylinder till nyckelsystem
    • Med konsol på insida lucka för styrskåp
  • Vikt: 6 kg

199126

Beskrivning
  • Produktfördelar
    • Enkel att montera
    • PLC för inställning av tid
    • Dygnspåfyllning av vattenlås
  • Produkt information
    • Monteras i tömningsskåp
    • 230V, 10A
    • Tydlig driftindikering
    • Kapsling IP54, ABS
  • Vikt: 2 kg

Signaleringsenhet

Passar till
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Signalhorn

Beskrivning
  • 230V AC
  • Strömförbrukning: 30mA
  • Ø62x85 mm (L/B x T)
  • Kapsling: IP66
  • 95 dB(A)
  • Vikt: 0,3 kg

Föravskiljare DN 100

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 0,5 – 1
Beskrivning
  • För installation i vertikala rör DN 100 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 9,7 kg

Föravskiljare DN 150

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 2
Beskrivning
  • För installation i vertikala rör DN 150 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 12,6 kg

0175.23.73: Handmembranpumpe komplett bestehend aus:

Passar till
  • Avloppspumpstation
Beskrivning
  • Vikt: 14,4 kg

Inloppsmuffl DN 50

Beskrivning
  • I plast
  • För sidoanslutning som tillval
  • För montering på plats
  • Vikt: 0,1 kg

Stoppventil 1½"

Passar till
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 1 kg

Trevägsventil 1½"

Passar till
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 3,3 kg

Stoppventil DN 80

Passar till
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beskrivning
  • Tillverkat i gjutjärn
  • 8 skruvar och muttrar
  • 1 DN 80 tätning
  • Längd: 180 mm
  • Vikt: 19,4 kg

Inloppsventil DN 100

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

Inloppsventil DN 150

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 7 – typ 10
Beskrivning
  • Tillverkad i PVC
  • 160 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 226 x 510 mm (L x H)
  • Vikt: 7 kg

Toroidal tätningsring

Passar till
  • LipuSmart-P
  • Powerlift installationsset DN 100
  • Fäkablock II
  • Alla Muli avloppspumpstationer
Beskrivning
  • Som ytterligare komponent för tryckledning DN 80
  • Vikt: 0,3 kg
