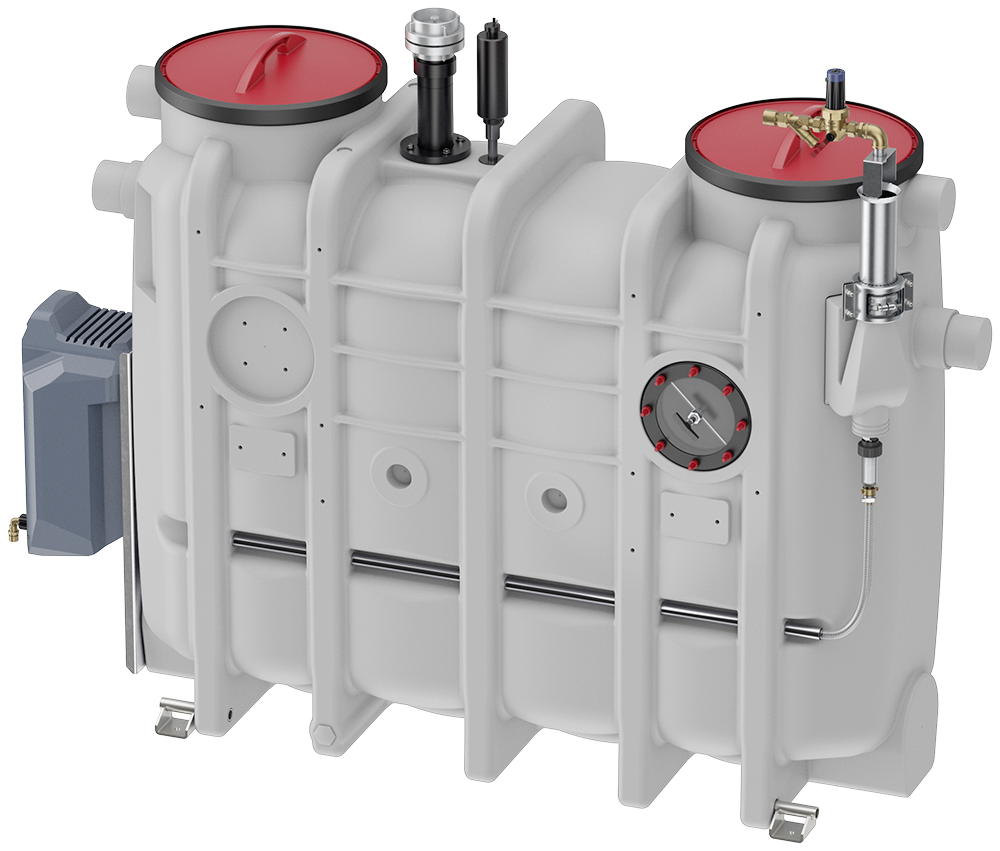

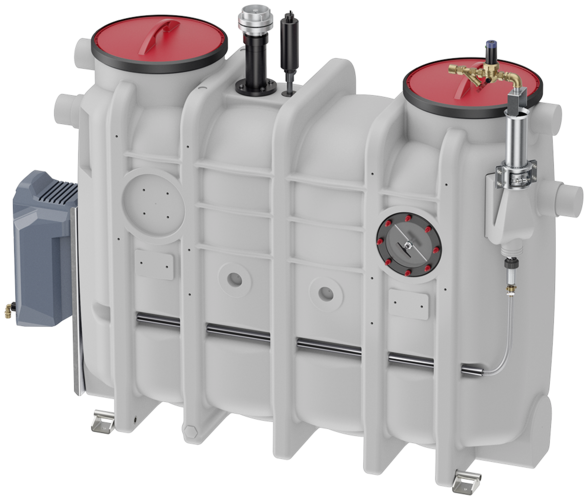

Lipujet P-OM


Driftssida: Höger

Nominell kapacitetNominell breddInnehållViktArt.

nr
Nedladdningar
SlamfångFettbehållareTotalTomFullt
[l][l][l][kg][kg]
NS 1DN 10010610032095,0415,03571.74.41
NS 2DN 100210100440100,0540,03572.74.41
NS 3DN 100300150630120,0750,03573.74.41
NS 4DN 100400200830135,0965,03574.74.41
NS 5,5DN 1507253601430206,01636,03575.74.41
NS 7DN 1508004001600223,01823,03577.74.41
NS 8,5DN 1509404751900243,02143,03578.74.41
NS 10DN 15010005202000255,02255,03580.74.41

Driftssida: Vänster

Nominell kapacitetNominell breddInnehållViktArt.

nr
Nedladdningar
SlamfångFettbehållareTotalTomFullt
[l][l][l][kg][kg]
NS 1DN 10010610032095,0415,03571.74.31
NS 2DN 100210100440100,0540,03572.74.31
NS 3DN 100300150630120,0750,03573.74.31
NS 4DN 100400200830135,0965,03574.74.31
NS 5,5DN 1507253601430206,01636,03575.74.31
NS 7DN 1508004001600223,01823,03577.74.31
NS 8,5DN 1509404751900243,02143,03578.74.31
NS 10DN 15010005202000255,02255,03580.74.31
Nominell kapacitetNominell breddInnehållViktDriftssidaArt.

nr
SlamfångFettbehållareTotalTomFullt
NS 1DN 100106 l100 l320 l95,0 kg415,0 kgHöger3571.74.41
NS 2DN 100210 l100 l440 l100,0 kg540,0 kgHöger3572.74.41
NS 3DN 100300 l150 l630 l120,0 kg750,0 kgHöger3573.74.41
NS 4DN 100400 l200 l830 l135,0 kg965,0 kgHöger3574.74.41
NS 5,5DN 150725 l360 l1430 l206,0 kg1636,0 kgHöger3575.74.41
NS 7DN 150800 l400 l1600 l223,0 kg1823,0 kgHöger3577.74.41
NS 8,5DN 150940 l475 l1900 l243,0 kg2143,0 kgHöger3578.74.41
NS 10DN 1501000 l520 l2000 l255,0 kg2255,0 kgHöger3580.74.41
NS 1DN 100106 l100 l320 l95,0 kg415,0 kgVänster3571.74.31
NS 2DN 100210 l100 l440 l100,0 kg540,0 kgVänster3572.74.31
NS 3DN 100300 l150 l630 l120,0 kg750,0 kgVänster3573.74.31
NS 4DN 100400 l200 l830 l135,0 kg965,0 kgVänster3574.74.31
NS 5,5DN 150725 l360 l1430 l206,0 kg1636,0 kgVänster3575.74.31
NS 7DN 150800 l400 l1600 l223,0 kg1823,0 kgVänster3577.74.31
NS 8,5DN 150940 l475 l1900 l243,0 kg2143,0 kgVänster3578.74.31
NS 10DN 1501000 l520 l2000 l255,0 kg2255,0 kgVänster3580.74.31
Nominell kapacitetDimensioner
L1L2L3L4H1H2H3H4H5W1W2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 1110013001400300830760148013001500700770110
NS 21100130014003001055985168015001700700770110
NS 31450165017503001055985168015001700700770110
NS 41760200020603001055985168015001700700770110
NS 5,5176020002060300125011801880170019009501020160
NS 7196022002260300125011801880170019009501020160
NS 8,5225024852550300125011801880170019009501020160
NS 10245026902750300125011801880170019009501020160

199125

Beskrivning
  • Produktfördelar
    • Flexibelt montage
    • "Knock-out" för anslutningar
    • Lös monteringsram
  • Produkt information
    • Standardkoppling
    • Rostfri plåt AISI 304
    • Lås med trekantsnyckel
    • Enkelt att byta låscylinder till nyckelsystem
    • Med konsol på insida lucka för styrskåp
  • Vikt: 6 kg

199126

Beskrivning
  • Produktfördelar
    • Enkel att montera
    • PLC för inställning av tid
    • Dygnspåfyllning av vattenlås
  • Produkt information
    • Monteras i tömningsskåp
    • 230V, 10A
    • Tydlig driftindikering
    • Kapsling IP54, ABS
  • Vikt: 2 kg

Föravskiljare DN 100

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 0,5 – 1
Beskrivning
  • För installation i vertikala rör DN 100 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 9,7 kg

Föravskiljare DN 150

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 2
Beskrivning
  • För installation i vertikala rör DN 150 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 12,6 kg

Inloppsventil DN 100

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

Inloppsventil DN 150

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 7 – typ 10
Beskrivning
  • Tillverkad i PVC
  • 160 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 226 x 510 mm (L x H)
  • Vikt: 7 kg
