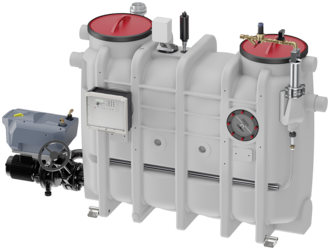

Lipujet-P-OAP


Driftssida: Höger

Nominell kapacitetNominell breddInnehållViktArt.

nr
Nedladdningar
SlamfångFettbehållareTotalTomFullt
[l][l][l][kg][kg]
NS 1DN 100106100320177,0497,03551.84.42
NS 2DN 100210100440182,0622,03552.84.42
NS 3DN 100300150630194,0824,03553.84.42
NS 4DN 100400200830210,01040,03554.84.42
NS 5,5DN 1507253601430286,01716,03555.84.42
NS 7DN 1508004001600305,01905,03557.84.42
NS 8,5DN 1509404751900325,02225,03558.84.42
NS 10DN 15010005202000337,02337,03560.84.42

Driftssida: Vänster

Nominell kapacitetNominell breddInnehållViktArt.

nr
Nedladdningar
SlamfångFettbehållareTotalTomFullt
[l][l][l][kg][kg]
NS 1DN 100106100320177,0497,03551.84.32
NS 2DN 100210100440182,0622,03552.84.32
NS 3DN 100300150630194,0824,03553.84.32
NS 4DN 100400200830210,01040,03554.84.32
NS 5,5DN 1507253601430286,01716,03555.84.32
NS 7DN 1508004001600305,01905,03557.84.32
NS 8,5DN 1509404751900325,02225,03558.84.32
NS 10DN 15010005202000337,02337,03560.84.32
Nominell kapacitetNominell breddInnehållViktDriftssidaArt.

nr
SlamfångFettbehållareTotalTomFullt
NS 1DN 100106 l100 l320 l177,0 kg497,0 kgHöger3551.84.42
NS 2DN 100210 l100 l440 l182,0 kg622,0 kgHöger3552.84.42
NS 3DN 100300 l150 l630 l194,0 kg824,0 kgHöger3553.84.42
NS 4DN 100400 l200 l830 l210,0 kg1040,0 kgHöger3554.84.42
NS 5,5DN 150725 l360 l1430 l286,0 kg1716,0 kgHöger3555.84.42
NS 7DN 150800 l400 l1600 l305,0 kg1905,0 kgHöger3557.84.42
NS 8,5DN 150940 l475 l1900 l325,0 kg2225,0 kgHöger3558.84.42
NS 10DN 1501000 l520 l2000 l337,0 kg2337,0 kgHöger3560.84.42
NS 1DN 100106 l100 l320 l177,0 kg497,0 kgVänster3551.84.32
NS 2DN 100210 l100 l440 l182,0 kg622,0 kgVänster3552.84.32
NS 3DN 100300 l150 l630 l194,0 kg824,0 kgVänster3553.84.32
NS 4DN 100400 l200 l830 l210,0 kg1040,0 kgVänster3554.84.32
NS 5,5DN 150725 l360 l1430 l286,0 kg1716,0 kgVänster3555.84.32
NS 7DN 150800 l400 l1600 l305,0 kg1905,0 kgVänster3557.84.32
NS 8,5DN 150940 l475 l1900 l325,0 kg2225,0 kgVänster3558.84.32
NS 10DN 1501000 l520 l2000 l337,0 kg2337,0 kgVänster3560.84.32
Nominell kapacitetDimensioner
L1L2L3L4H1H2H3H4H5W1W2B3B4D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 1110013001800700830760151013001500700770500930110
NS 21100130018007001055985171015001700700770500930110
NS 31450165021507001055985171015001700700770500930110
NS 41760200024607001055985171015001700700770500930110
NS 5,51760200024607001250118019101700190095010206251180160
NS 71960220026607001250118019101700190095010206251180160
NS 8,52250248529507001250118019101700190095010206251180160
NS 102450269031507001250118019101700190095010206251180160

199125

Beskrivning
  • Produktfördelar
    • Flexibelt montage
    • "Knock-out" för anslutningar
    • Lös monteringsram
  • Produkt information
    • Standardkoppling
    • Rostfri plåt AISI 304
    • Lås med trekantsnyckel
    • Enkelt att byta låscylinder till nyckelsystem
    • Med konsol på insida lucka för styrskåp
  • Vikt: 6 kg

199126

Beskrivning
  • Produktfördelar
    • Enkel att montera
    • PLC för inställning av tid
    • Dygnspåfyllning av vattenlås
  • Produkt information
    • Monteras i tömningsskåp
    • 230V, 10A
    • Tydlig driftindikering
    • Kapsling IP54, ABS
  • Vikt: 2 kg

0150.46.94: Signalanlage mit GSM- Modul

Beskrivning
  • Vikt: 2 kg

Föravskiljare DN 100

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 0,5 – 1
Beskrivning
  • För installation i vertikala rör DN 100 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 9,7 kg

Föravskiljare DN 150

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 2
Beskrivning
  • För installation i vertikala rör DN 150 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 12,6 kg

Inloppsventil DN 100

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

Inloppsventil DN 150

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 7 – typ 10
Beskrivning
  • Tillverkad i PVC
  • 160 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 226 x 510 mm (L x H)
  • Vikt: 7 kg
