Lipator P-RA

Version: Lipator – Automat

Nominell kapacitetNominell breddInnehåll totaltStörsta komponentViktArt.

nr
Diameter x höjdTyngsta enskilda komponentTomFullt
[l][mm][kg][kg][kg]
NS 4DN 1005701270 x 86080,0240,0810,03574.70.10
NS 10DN 15015701660 x 660120,0380,01950,03580.70.10
NS 20DN 20022501920 x 700160,0440,02690,03590.70.10
NS 25DN 20025001920 x 700160,0470,02970,03595.70.10
Nominell kapacitetNominell breddInnehåll totaltStörsta komponentViktArt.

nr
Diameter x höjdTyngsta enskilda komponentTomFullt
NS 4DN 100570 l1270 x 860 mm80,0 kg240,0 kg810,0 kg3574.70.10
NS 10DN 1501570 l1660 x 660 mm120,0 kg380,0 kg1950,0 kg3580.70.10
NS 20DN 2002250 l1920 x 700 mm160,0 kg440,0 kg2690,0 kg3590.70.10
NS 25DN 2002500 l1920 x 700 mm160,0 kg470,0 kg2970,0 kg3595.70.10

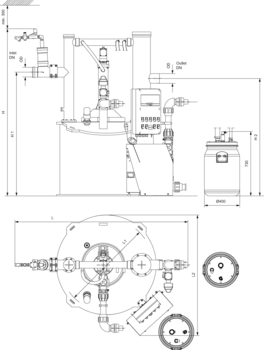

Skalritning
Nominell kapacitet
LL1L2HH1H2
[mm][mm][mm][mm][mm][mm]
NS 4195010601350185014001330
NS 1025015301850232018001730
NS 20275017802050256019001830
NS 25275017802050266020001930

199125

Beskrivning
  • Produktfördelar
    • Flexibelt montage
    • "Knock-out" för anslutningar
    • Lös monteringsram
  • Produkt information
    • Standardkoppling
    • Rostfri plåt AISI 304
    • Lås med trekantsnyckel
    • Enkelt att byta låscylinder till nyckelsystem
    • Med konsol på insida lucka för styrskåp
  • Vikt: 6 kg
Item no.
199125

199126

Beskrivning
  • Produktfördelar
    • Enkel att montera
    • PLC för inställning av tid
    • Dygnspåfyllning av vattenlås
  • Produkt information
    • Monteras i tömningsskåp
    • 230V, 10A
    • Tydlig driftindikering
    • Kapsling IP54, ABS
  • Vikt: 2 kg
Item no.
199126

Provtagningsenhet DN 200

Passar till
  • Fettavskiljare LipuJet-P
    • NS 15 – 20
Beskrivning
  • För installation i horisontella rör DN 200 till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Luktsäker underhållsöppning DN 450
  • Vikt: 7 kg
  • Vikt: 10,3 kg
Item no.
3300.09.31

Föravskiljare DN 100

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 0,5 – 1
Beskrivning
  • För installation i vertikala rör DN 100 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 14 kg
  • Vikt: 9,7 kg
Item no.
3667.00.04

Föravskiljare DN 150

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 2
Beskrivning
  • För installation i vertikala rör DN 150 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 14 kg
  • Vikt: 12,6 kg
Item no.
3667.00.05

Version: Lipator – Automat

Nominell kapacitetNominell breddInnehåll totaltStörsta komponentViktArt.

nr
Diameter x höjdTyngsta enskilda komponentTomFullt
[l][mm][kg][kg][kg]
NS 4DN 1005701270 x 86080,0240,0810,03574.70.10
NS 10DN 15015701660 x 660120,0380,01950,03580.70.10
NS 20DN 20022501920 x 700160,0440,02690,03590.70.10
NS 25DN 20025001920 x 700160,0470,02970,03595.70.10
Nominell kapacitetNominell breddInnehåll totaltStörsta komponentViktArt.

nr
Diameter x höjdTyngsta enskilda komponentTomFullt
NS 4DN 100570 l1270 x 860 mm80,0 kg240,0 kg810,0 kg3574.70.10
NS 10DN 1501570 l1660 x 660 mm120,0 kg380,0 kg1950,0 kg3580.70.10
NS 20DN 2002250 l1920 x 700 mm160,0 kg440,0 kg2690,0 kg3590.70.10
NS 25DN 2002500 l1920 x 700 mm160,0 kg470,0 kg2970,0 kg3595.70.10

Skalritning
Nominell kapacitet
LL1L2HH1H2
[mm][mm][mm][mm][mm][mm]
NS 4195010601350185014001330
NS 1025015301850232018001730
NS 20275017802050256019001830
NS 25275017802050266020001930

199125

Beskrivning
  • Produktfördelar
    • Flexibelt montage
    • "Knock-out" för anslutningar
    • Lös monteringsram
  • Produkt information
    • Standardkoppling
    • Rostfri plåt AISI 304
    • Lås med trekantsnyckel
    • Enkelt att byta låscylinder till nyckelsystem
    • Med konsol på insida lucka för styrskåp
  • Vikt: 6 kg
Item no.
199125

199126

Beskrivning
  • Produktfördelar
    • Enkel att montera
    • PLC för inställning av tid
    • Dygnspåfyllning av vattenlås
  • Produkt information
    • Monteras i tömningsskåp
    • 230V, 10A
    • Tydlig driftindikering
    • Kapsling IP54, ABS
  • Vikt: 2 kg
Item no.
199126

Provtagningsenhet DN 200

Passar till
  • Fettavskiljare LipuJet-P
    • NS 15 – 20
Beskrivning
  • För installation i horisontella rör DN 200 till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Luktsäker underhållsöppning DN 450
  • Vikt: 7 kg
  • Vikt: 10,3 kg
Item no.
3300.09.31

Föravskiljare DN 100

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 0,5 – 1
Beskrivning
  • För installation i vertikala rör DN 100 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 14 kg
  • Vikt: 9,7 kg
Item no.
3667.00.04

Föravskiljare DN 150

Passar till
  • Fettavskiljare LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkelseavskiljare FapuJet-P-OAP
    • NS 2
Beskrivning
  • För installation i vertikala rör DN 150 som leder till fettavskiljare
  • Rund form med
    • Anslutning med packning (material SBR) på inlopp och spikände på utlopp
    • Korg tillverkad i rostfritt stål, materialkvalitet 316 för avskiljning av grova partiklar som bestick och trasor
    • Luktsäker underhållsöppning DN 450
  • Vikt: 14 kg
  • Vikt: 12,6 kg
Item no.
3667.00.05
