ACO Muli PE-S duo


Produktfördelar

  • Komplett avloppspumpstation med skärande pumpar
  • Justerbara larmnivåer
  • Lägre kostnader tack vare tryckledningar med små diametrar

Produktinformation

  • Tillämpningsområden
    • Renovering av gamla byggnader
    • Där det finns en lång tömningstryckledning till avloppet
    • Platser där vätskor med fasta eller fiberformade partiklar förekommer, t.ex. tvättstugor, slakterier
  • Polyetylentank
  • Med avtappningsplugg
  • Med anslutning för handmembranpump 1½"
  • Med monteringskit för säker fastsättning
  • Med 2 horisontella inloppsstosar DN 100/DN 150
  • Med 1 vertikalt inloppsstosar med graderingar DN 100/ DN 150
  • Med luftningsstos DN 100 för anslutning till plaströr
  • Anslutningstryckledning
    • Med 2 kulbackventil R 2"
    • Med 2 avstängningsventiler R 2"
    • Y-förgreningsrör R 2” i rostfritt stål
  • 2 pumpmotorer
    • Trefasmotor 400 V, 50 Hz
    • Kapsling IP 68
    • Med externa knivar
  • Pneumatisk nivåomkoppling med pilotrör och pneumatisk kontrolledning
  • Omkopplings- och larmenhet
    • Kapsling IP 54
    • Med 1.5 m kabel och EEC-kontakt
    • Med spänningslösa centraliserade fel- och driftsvarningar
    • Inkl. 4 m pneumatisk styrledning mellan pump och kopplingsdosa.
TypMotoreffektHuvuddataTotal

volym
ViktArt.

nr
Nedladdningar
P1P2Ström

förbrukning
Spänn-

ing
Rev.-

räkning
Inlopp

höjd Z 1
Inlopp

höjd Z 2
Ovaninlopp
[kW][kW][A][V][U/min][l][l][l][l][kg]
Muli-PE-S‑100 duo1,20,92,340029004060601051800159.04.24
Muli-PE-S‑200 duo2,51,74,140029004060601051850175.02.67
TypMotoreffektHuvuddataVolymTotal

volym
ViktArt.

nr
P1P2StrömförbrukningSpänningRev.räkningInloppshöjd Z1Inloppshöjd Z2Ovaninlopp
Muli-PE-S‑100 duo1,2 kW0,9 kW2,3 A400 V2900 U/min40 l60 l60 l105 l180 kg0159.04.24
Muli-PE-S‑200 duo2,5 kW1,7 kW4,1 A400 V2900 U/min40 l60 l60 l105 l185 kg0175.02.67

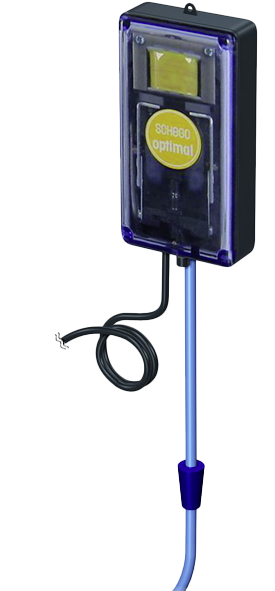

Signaleringsenhet

Passar till
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Kåpa för styrskåp med huvudbrytare

Beskrivning
  • Kapsling med huvudbrytare ersätter befintligt kapsling utan huvudbrytare
  • Genom att använda huvudbrytaren frånskiljer man hela installationen från elnätet

Luftbubbleinsprutning

Passar till
  • Muli-PE S duo
Beskrivning
  • För ökad driftssäkerhet där flytande skikt genereras (t.ex. fettavskiljare)
  • Pilotrör 230 V
  • Vikt: 3,8 kg

Stoppventil 1½"

Passar till
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 1 kg

Trevägsventil 1½"

Passar till
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 3,3 kg

Inloppsventil DN 100

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

Inloppsventil DN 150

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 7 – typ 10
Beskrivning
  • Tillverkad i PVC
  • 160 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 226 x 510 mm (L x H)
  • Vikt: 7 kg

0175.23.73: Handmembranpumpe komplett bestehend aus:

Passar till
  • Avloppspumpstation
Beskrivning
  • Vikt: 14,4 kg

Särskild monteringsadapter DN 70

Beskrivning
  • Som ytterligare komponent för tryckledning DN 70 (OD: 73 – 76 mm
  • Vikt: 2,3 kg

Signalhorn

Beskrivning
  • 230V AC
  • Strömförbrukning: 30mA
  • Ø62x85 mm (L/B x T)
  • Kapsling: IP66
  • 95 dB(A)
  • Vikt: 0,3 kg

Blixtljus

Beskrivning
  • Vikt: 0,5 kg

Blixtljus


Golvbrunnsunderdel DN 50

Beskrivning
  • Vikt: 2,6 kg

Inloppsventil DN 100

Beskrivning
  • Vikt: 5,9 kg

Inloppsventil DN 150

Beskrivning
  • Vikt: 10,2 kg

Signalhorn

Beskrivning
  • Vikt: 0,2 kg

Golvbrunnsunderdel DN 50

Beskrivning
  • Vikt: 3,8 kg
