Muli Mini duo

Produktfördelar

  • Klar att ansluta
  • Ergonomiska bärhandtag
  • Olika inloppshöjder kan väljas
  • Stor nyttovolym – upp till 140 l
  • Alla komponenter har hög kemisk stabilitet
  • Passar för installation nedströms fettavskiljare upp till NS 4
  • Pumpen kan demonteras utan verktyg
  • Utformad för att passa smala dörröppningar 700 mm
  • Låg vikt

Produktinformation

  • Tillämpningsområden
    • Nedströms fettavskiljare upp till NS 4
    • Tvättstugor
    • Duschbåsrader
    • Källarområden
  • Polyetylentank
    • Rengöringsutlopp R 1"
    • Serviceöppning för enkelt underhåll, diameter: 340 mm
    • Monteringssats för montering mot uppflytning
    • Anslutning för handmembranpump DN 50
    • 4 horisontella inloppsanslutningar DN 100
    • 1 vertikal inloppsanslutning DN 100
    • Som tillval 1 vertikal inloppsanslutning DN 50 (tillbehör)
    • 1 luftningsanslutning DN 70
  • Anslutningstryckledning
    • Backventil med kula i hus
    • Med luftnings- och fixeringsskruv
    • Anslutning: Rp 2"
  • 2 gråvattendränkpumpar
    • Med 3-fasmotor dränkmotorpump:: 400 V, 50 Hz – version D
    • Med växelströms dränkmotorpump: 230 V, 50 Hz – version W
    • Kapsling IP 68
    • Med blockeringsfri fri flödesimpeller
    • 10 m nätkabel
  • Nivåomkoppling
    • Pneumatisk nivåomkoppling med 10 m styrkablar
    • Som tillval med luftbubbelinsprutning för ökad driftssäkerhet vid installation nedströms fettavskiljare (tillbehör)
  • Kontroller
    • Kapsling IP 54
    • 1.5 m kabel och EEC-kontakt (16 A) – version D
    • 1.5 m kabel och EEC-kontakt (16 A) – version W
    • Gruppfels- och driftsmeddelanden utan elnät
  • Testad enligt DIN EN 12050 -2
Skalritning
TypMotoreffektHuvuddataGranu

lering
Total

volym
ViktArt.

nr
Nedladdningar
P1P2Ström

förbrukning
Spänn-

ing
Rev.-

räkning
Inlopp

höjd Z 1
Inlopp

höjd Z 2
Ovaninlopp
[kW][kW][A][V][U/min][mm][l][l][l][l][kg]
BildMuli-Mini DDP 1.10,70,551,340029004055100130195621206.00.01
Skalritning
TypMotoreffektHuvuddataGranuleringTotal

volym
ViktArt.

nr
P1P2StrömförbrukningSpänningRev.räkningInlopp

höjd Z 1
Inlopp

höjd Z 2
Ovaninlopp
Muli-Mini DDP 1.10,7 kW0,55 kW1,3 A400 V2900 U/min40 mm55 l100 l130 l195 l62 kg1206.00.01
TypLeveranshuvudLeveransflöde Q med övergripande leveranshuvud HTransportmediatemperatur
2 m4 m6 mNormalMaximum
[m][l/s][l/s][l/s][°C][°C]
Muli-Mini DDP 1.12-76,04,52,754065

Signaleringsenhet

Passar till
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Kåpa för styrskåp med huvudbrytare

Beskrivning
  • Kapsling med huvudbrytare ersätter befintligt kapsling utan huvudbrytare
  • Genom att använda huvudbrytaren frånskiljer man hela installationen från elnätet

Luftbubbleinsprutning

Beskrivning
  • För efterhandsmontering på Muli-Mini och Muli-Star DDP avloppspumpstationer
  • Med mini-kompressor och kopplingar
  • För ökad driftssäkerhet
  • För hantering av flytande skikt (avloppsvatten innehållande fett)
  • Vikt: 1,9 kg

Stoppventil 1½"

Passar till
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 1 kg

Trevägsventil 1½"

Passar till
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 3,3 kg

Inloppsventil DN 100

Passar till
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

Inloppsventil DN 50

Passar till
  • LipuMobil-P 0,8
  • Muli-Mini
Beskrivning
  • Tillverkad i PVC
  • DN 50
  • Med tätningsring enligt DIN EN 19538
  • Vikt: 0,4 kg

0175.23.73: Handmembranpumpe komplett bestehend aus:

Passar till
  • Avloppspumpstation
Beskrivning
  • Vikt: 14,4 kg

Särskild monteringsadapter DN 70

Beskrivning
  • Som ytterligare komponent för tryckledning DN 70 (OD: 73 – 76 mm
  • Vikt: 2,3 kg

Signalhorn

Beskrivning
  • 230V AC
  • Strömförbrukning: 30mA
  • Ø62x85 mm (L/B x T)
  • Kapsling: IP66
  • 95 dB(A)
  • Vikt: 0,3 kg

Blixtljus

Beskrivning
  • Vikt: 0,5 kg

Blixtljus


Inloppsmuffl DN 50

Beskrivning
  • I plast
  • För sidoanslutning som tillval
  • För montering på plats
  • Vikt: 0,1 kg

Golvbrunnsunderdel DN 50

Beskrivning
  • Vikt: 2,6 kg

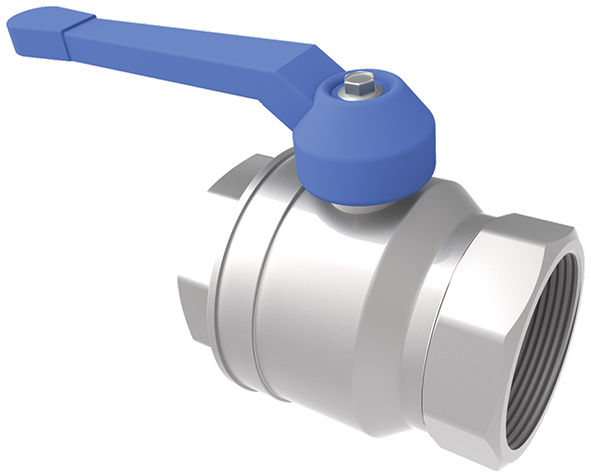

Kulventil 2"

Beskrivning
  • Vikt: 1,5 kg

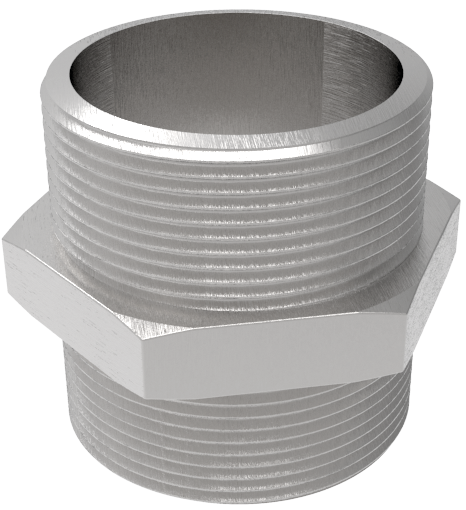

hexagonal dubbelnippel 2" x 2"

Beskrivning
  • Vikt: 0,3 kg

Signalhorn

Beskrivning
  • Vikt: 0,2 kg

Golvbrunnsunderdel DN 50

Beskrivning
  • Vikt: 3,8 kg
