ACO Sinkamat K mono


Produktfördelar

  • Snabblossningskoppling för verktygslös installation/demontering av pumpen
  • Som tillval är vattenförsegling med vattentät betong möjlig
  • Flera anslutningsalternativ finns
  • Ovansektion som tillval med ramstorlek
    • 198 x 198 mm eller
    • 360 x 300 mm (teleskopiskt höjdjusterbar)
  • Betäckning som tillval för valbar yta och luktfälla

Produktinformation

  • Användningsområden
    • För undergolvsinstallation i frostsäkra rum under marknivå, t.ex. i källare, hobbyrum och tvättstuga
    • För fekaliefritt hushållsavloppsvatten, t.ex. från duschar, tvätthoar etc.
  • Hus i polyetylen
  • Med 3 inloppsstosar DN 100
  • Med höjdjusterbara ovansektioner
    • Med teleskopisk höjdjusterbarhet: 30 - 70 mm
  • Motorhus och axel i rostfritt stål
  • Pumphus och impeller i plast
  • Mekanisk tätning mellan pumphus och motor
  • Med 10 m anslutningskabel och kontakt med jordad kontakt
  • Med nivåvippa
  • Med integrerad backventil R 1¼"
  • Tryckanslutning enligt EN ISO 15493
    • PVC-U; 50‑40-R 1¼"
  • Testad enligt EN 12050 -2
TypBeskrivningMotoreffektHuvuddataGranu

lering
Total

volym
NyttovolymViktArt.

nr
P1P2Ström

förbrukning
Spänn-

ing
Rev.-

räkning
[kW][kW][A][V][U/min][mm][l][l][kg]
Bild50/1-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,30,131,8230280010701517620441
Bild50/2-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,850,433,7230280010701519620491
Bild50/1-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,30,131,8230280010701518620442
Bild50/2-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,850,433,7230280010701520620492
50/1-K mono
  • Ovansektion
    • Ramdimensioner: 198 x 198 mm
    • Spaltgaller
    • Belastningsklass: K 3
0,30,131,8230280010701516620387
50/2-K mono
  • Ovansektion
    • Ramdimensioner: 198 x 198 mm
    • Spaltgaller
    • Belastningsklass: K 3
0,850,433,7230280010701518620490
TypBeskrivningMotoreffektHuvuddataGranu

lering
Total

volym
ViktArt.

nr
P1P2Ström

förbrukning
SpänningRev.räkningInlopp

höjd Z 1
50/1-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l17 kg620441
50/2-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l19 kg620491
50/1-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l18 kg620442
50/2-K mono
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l20 kg620492
50/1-K mono
  • Ovansektion
    • Ramdimensioner: 198 x 198 mm
    • Spaltgaller
    • Belastningsklass: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l16 kg620387
50/2-K mono
  • Ovansektion
    • Ramdimensioner: 198 x 198 mm
    • Spaltgaller
    • Belastningsklass: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l18 kg620490
TypLeveranshuvudLeveransflöde Q med övergripande leveranshuvud HTransportmediatemperatur
2 m3 m4 m5 m6 m7 m8 m9 m10 mNormalMaximum
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
50/1-K mono2-4,51,61,271,00,620,374070
50/2-K mono2-9,53,02,72,42,251,941,71,441,110,624070
50/1-K mono
50/2-K mono

Signaleringsenhet

Passar till
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

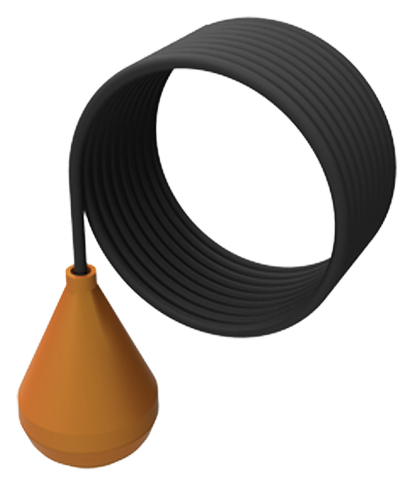

Kontaktor

Passar till
  • Signaleringsenhet 0150.26 73
Beskrivning
  • Med 10 m kabel
  • För separat varningssystem/rapporteringsnivå spänningslöshet
  • Vikt: 0,5 kg

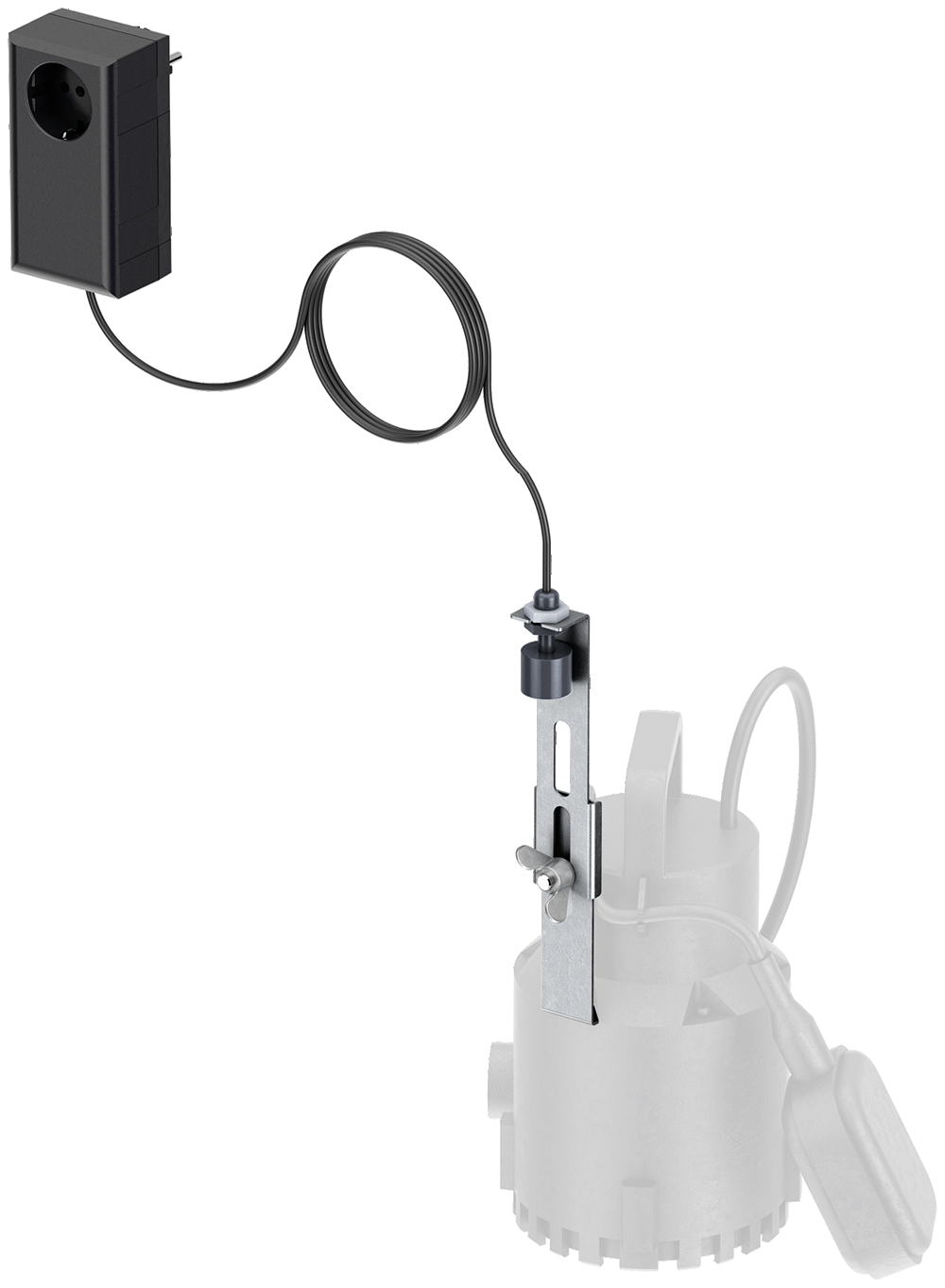

Alarmgeber mit Schwimmerschalter


Blixtljus


Signalhorn

Beskrivning
  • Vikt: 0,2 kg

Tryckledningsset 50 mm diam.

Beskrivning
  • 5 m tryckrör ext. diam. 50 (ID 42) med 1 ¼" PVC adaptorsockel
  • Vikt: 4 kg

Tätningsfläns

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Beskrivning
  • För installation i vattentät betong
    • Max. grundvattennivå: 2 m
  • Vikt: 4,2 kg

Toppsektion

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Beskrivning
  • Vikt: 2,6 kg

Vändbar täckplatta

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Beskrivning

Vändbar betäckningsplatta för klinker eller massagolv

  • Vikt: 1 kg

620385: Abdeckplatte komplett

Passar till
  • Sinkamat-K
    • 620441
    • 620442
    • 620491
    • 620492
    • 1205.00.00
    • 1205.00.01
    • 1205.00.02
    • 1205.00.03
Beskrivning
  • Betäckning för kundens val av ytor
  • Med spaltgaller
    • Ramdimensioner: 150 x 150 mm
    • Belastningsklass: K 3
  • Med luktspärr
    • Vattenlåsdjup: 50 mm
  • Vikt: 2,3 kg

Förhöjningsdel

Passar till
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Beskrivning
  • Med läppringstätning
  • Stegvis höjdjustering var 116 mm
    • För Sinkamat-K kan max. 2 förlängningsstycken monteras
    • För Triplex-K, Quatrix-K och Muli-UF kan max. 1 förlängningsstycke monteras
  • Vikt: 3,4 kg
