Ränna med fall

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.478 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Med Powerlock självlåsande galler
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med utbytbar integrerad dämpning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 75 mm
  • Belastningsklasser A 15 – F 9001)
  • Med 8 mm sargkant i gjutjärn EN-GJS, CDP-belagd
  • Med steggaller i gjutjärn EN-GJS, CDP-belagt
  • Intagsområde: 277 cm²/m
  • Spaltbredd 12 mm
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörstos för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörsockel
  • Installation med inbyggt fall om 0.5 %
  • Använd typ 1 till 10 för att få en sträng om 10 m längd
  • Varje typ kan anslutas direkt till sumpenheten
  • Möjligt tillval för kombination av rännor:
    • Typ 5 - 5.0 – 5.0.2 – 5.1 – 5.2
    • Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2

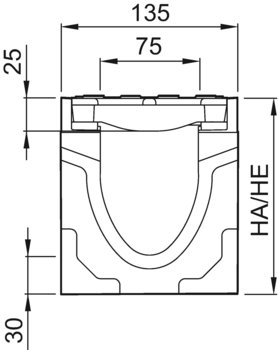

TypViktArt.

nr
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000135150/155134,311541
155/160234,611542
160/165335,011543
165/170435,611544
170/175535,811545
175/180635,911546
180/185736,411547
185/190836,811548
190/195937,411549
195/2001037,711550

Tät gavel universal

Passar till
  • V 75/100 P 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 20 mm
  • Vikt: 1,3 kg

Polyesterhäftmassa

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg
RSK-nr: 2919318
