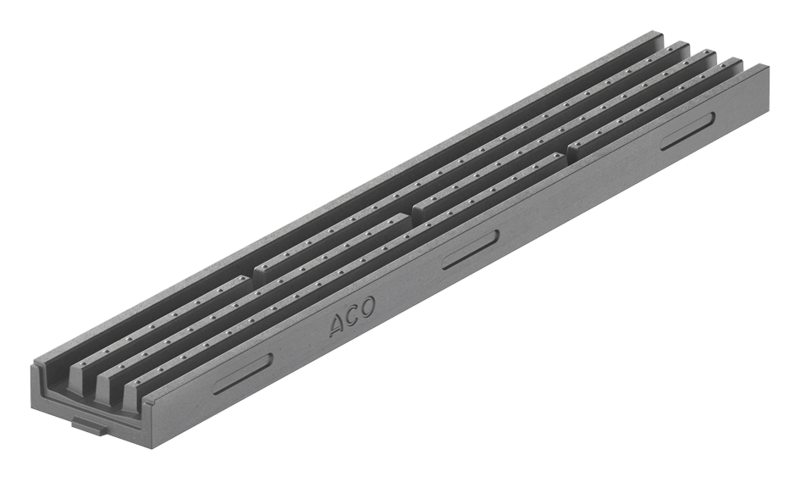

Antracitfärgad ränna med slitsade spår.

ACO Multislot

Multislot är en monolitisk slitsränna med integrerat galler, anpassad för parkeringsdäck och underjordiska garage. Polymerbetongrännan är korrosionsbeständig, lättmonterad och utan rörliga delar, vilket minimerar risken för buller och säkerställer långvarig funktion.


Hitta dokument

Slitsränna i ett stycke för belastningsklass C250

Multislot klarar punktbelastning upp till 2,5 ton och är särskilt anpassad för parkeringsgarage. Denna lågbyggda slitsränna är en rekommenderad lösning för betong- och asfaltsytor. Multislot kännetecknas av följande egenskaper;

  • Robust polymerbetongränna, för punktbelastningar upp till klass C250.
  • Lättinstallerad ränna där ränna och galler är helgjutna i ett monolitiskt stycke.
  • Lätt att täta samt snabb och enkel att installera.
  • Inga rörliga delar minimerar risken för buller.
  • CE-märkt enligt SS-EN 1433

Se gärna våra andra slitsrännor Qmax och Qmax Neo.

Skapa ett system med Multislot

För ett komplett system behöver du ränna, utlopp och gavel. Följ steg 1–6 nedan.

För att beräkna rännans flödeskapacitet i l/s behöver du veta den yta (m2) som ska dräneras samt regnintensiteten. När du har gjort en dimensionering kan du fastställa den maximala flödeshastigheten för vattnet genom ledningen.

Multislot
Längd Falltyper 150
10 m Ränna utan fall 0.0 0,30
20 m Ränna utan fall 0.0 0,27
30 m Ränna utan fall 0.0 0,24

Baserat på den beräknade flödeskapaciteten, välj en markränna med nominell bredd på 150 mm.

Se systemöversikt nedan. Sätt därefter samman systemet med rännmoduler anpassade efter önskad längd och höjd.

Flera beige moduler är ihopsatta som ett system.

Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. Multislot finns som ränna utan fall.

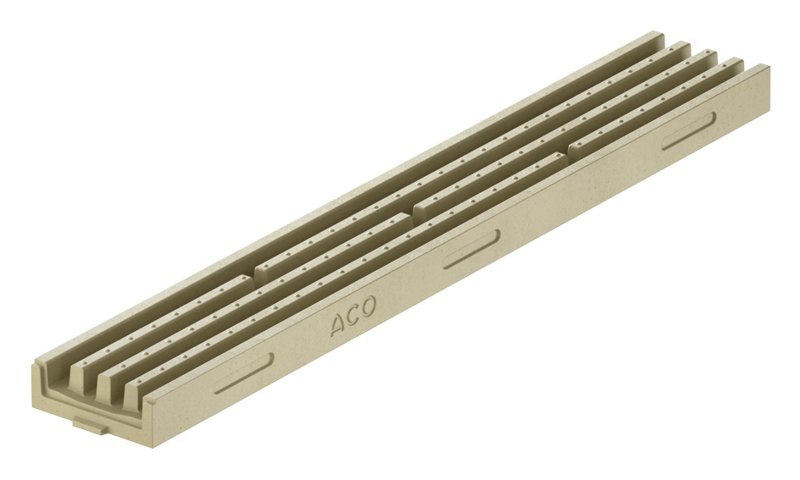

Ränna utan fall
Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera.

Falltyper – bild
Utlopp

Antal utlopp
Baserat på den dimensionerade flödeskapaciteten kan du nu fastställa hur många utlopp som krävs för installationen.

Utloppsalternativ
Valet av utloppstyp beror på de befintliga anslutningarna och andra installationer i marken.

  • Bottenutlopp kan användas om markförhållandena tillåter det.

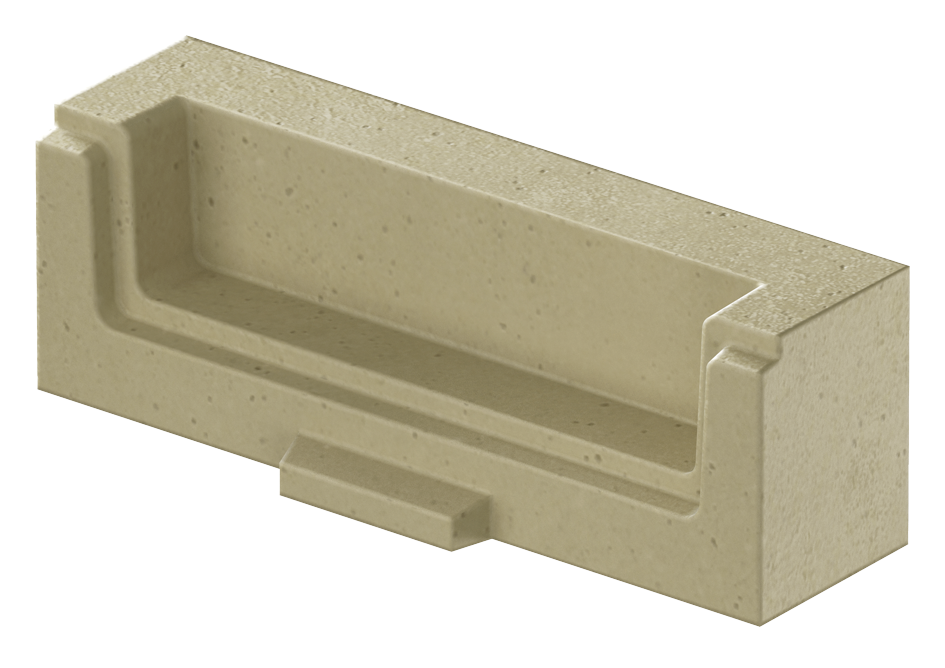

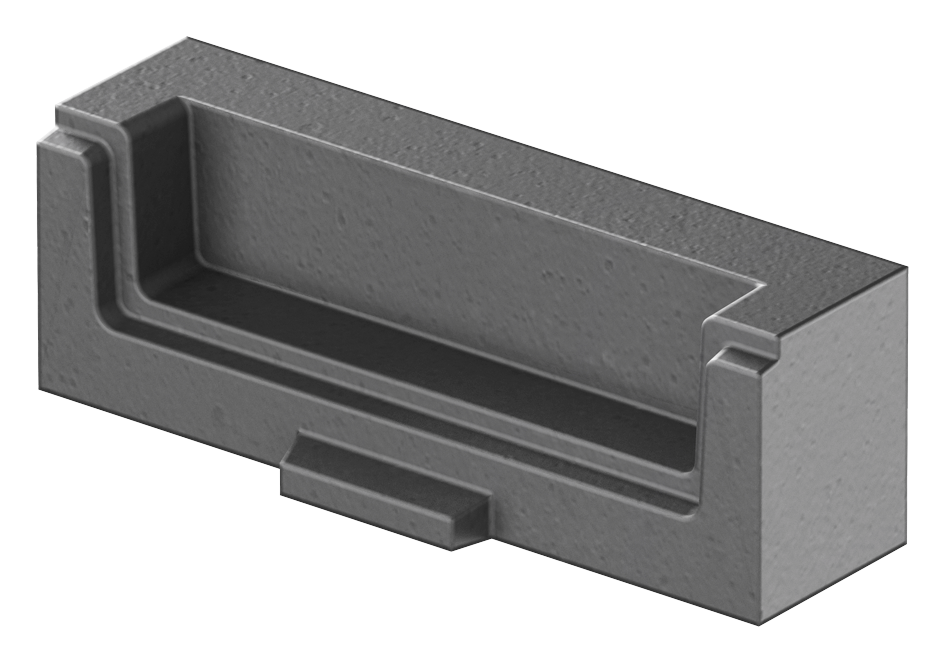

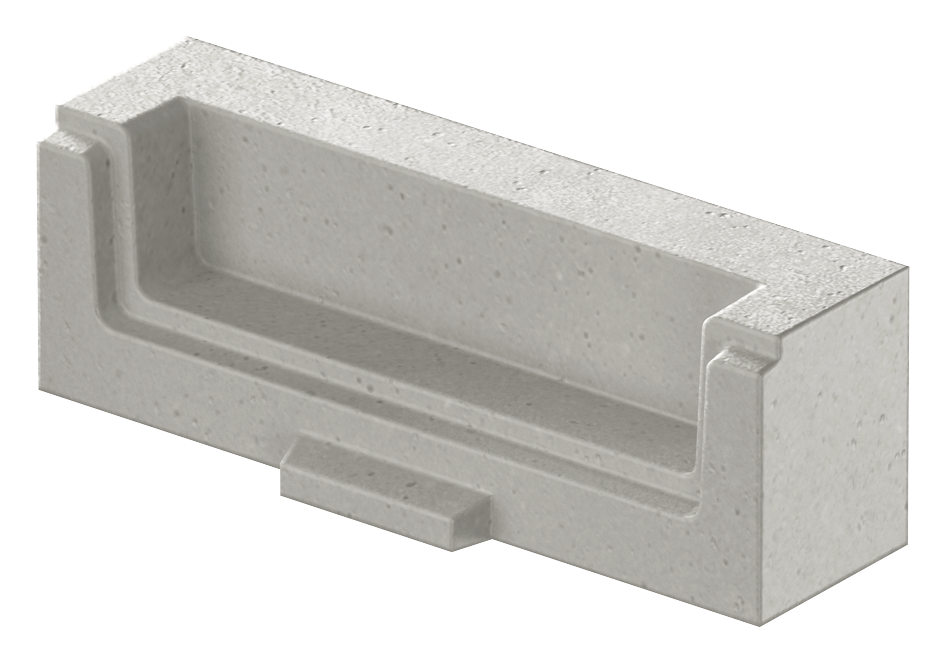

  • Gavelutlopp är ett alternativ om bottenutlopp inte går att använda.
Typ av utlopp Nominell bredd (mm) Rördimension (Ø mm) Flödeskapacitet (l/s)
Ränna med bottenutlopp 150 110 5–7
Gavelutlopp 150 110 3–6

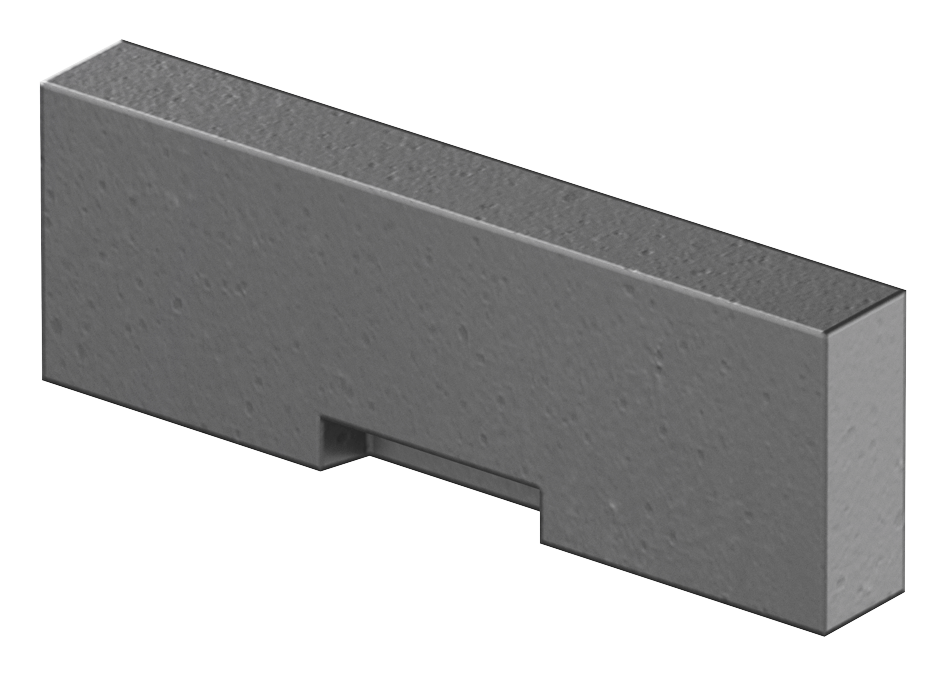

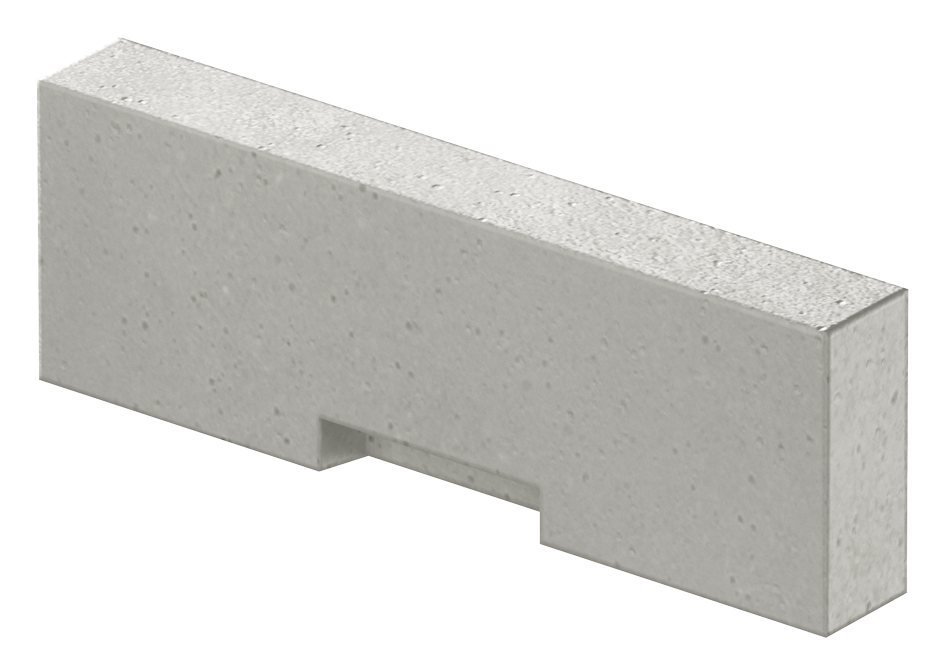

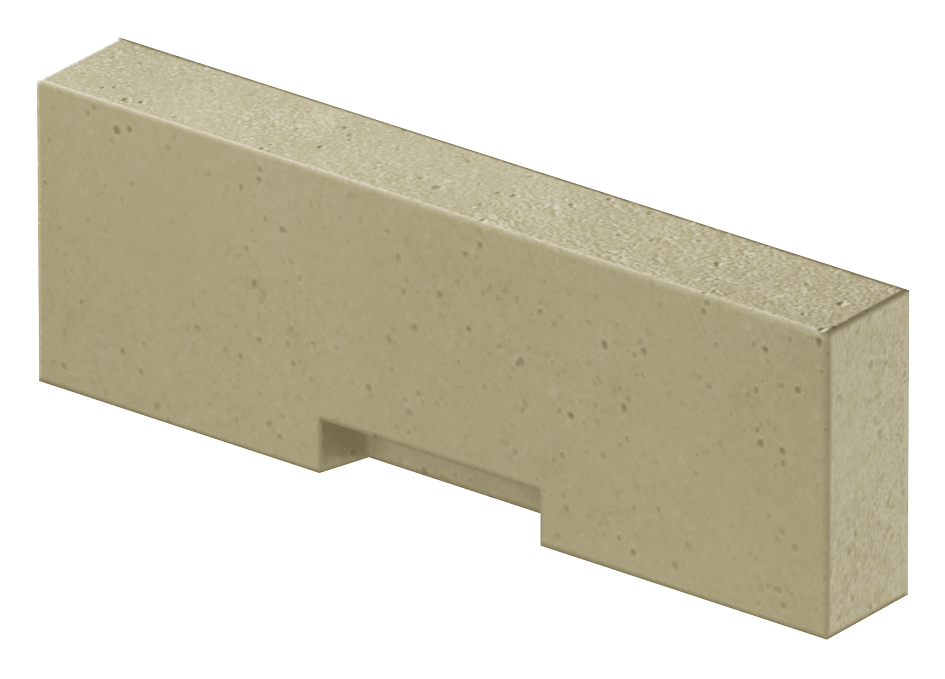

Gavel

Markrännan kräver två gavlar, en på varje sida av rännsektionen om bottenutlopp används. Om installationen istället har ett gavelutlopp eller utlopp i sandfång, räcker det med en gavel för att täta systemet i båda ändarna.

Komplettera med tillval som exempelvis olika kopplingar, tätskiktsadapter, brunn, täckplatta och monteringsklämma.

Produkter

  • Material: polymerbetong
  • Sargkant: polymerbetong
  • Belastningsklass: C250

Frågor & svar

Rännan klarar punktbelastning upp till 25 ton och är anpassad för parkeringsdäck och underjordiska garage. Det här är en rekommenderad lösning för betong- och asfaltsytor.

Installationsproceduren kan skilja sig åt beroende på platsens förhållanden och typen av mark. Se ritning över installation av Multislot.

ACO Multislot är tillverkat av polymerbetong, vilket är ett tåligt och slitstarkt material med lång hållbarhet. Jämfört mer vanligt betong ger polymerbetong en ökad hållfasthet, lägre vikt, mindre vattenabsorption och hög motståndskraft mot kemikalier.

Du kan välja en Multislot-ränna i natur, grå eller antracit.
