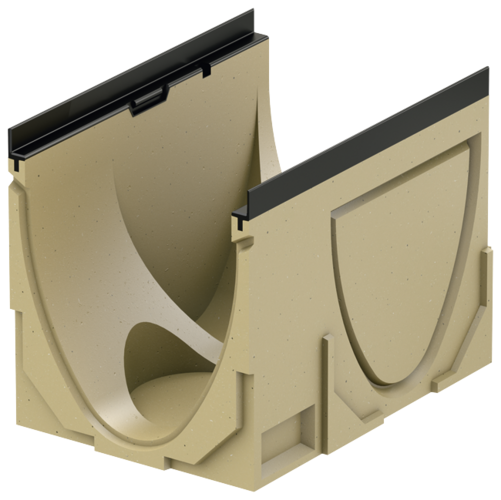

Ränna utan fall, L500 mm

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 300 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Med förgjutna sidoöppningar för hörn-, T- och tvärfogar

Varmförzinkat stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
Med förtagning för vinkel-, T- och korsanslutning samt bottenutlopp DN 110. DN/OD 200
5003503850.139,513532
4105.141,513542
43510.142,813552
46015.146,013562
48520.148,113572
med läppringstätning för röranslutning DN/OD 200

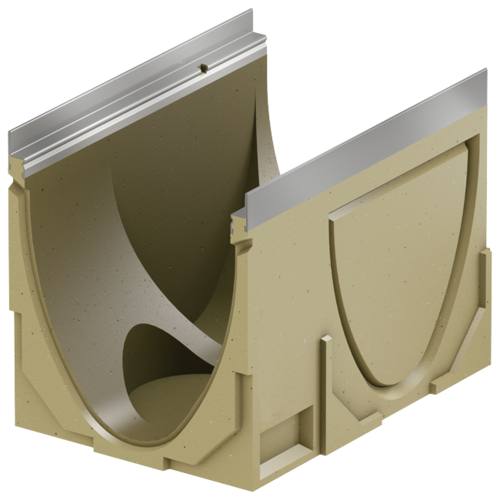

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
Med förtagning för vinkel-, T- och korsanslutning samt bottenutlopp DN 110. DN/OD 200
5003503850.139,513632
4105.141,513642
43510.142,813652
46015.146,013662
48520.148,113672
med läppringstätning för röranslutning DN/OD 200

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
5003503850.140,613732
4105.142,613742
43510.143,913752
46015.147,113762
48520.149,213772
med läppringstätning för röranslutning DN/OD 200

Universal tät gavel

Passar till
  • V 300 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 300 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 300 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
