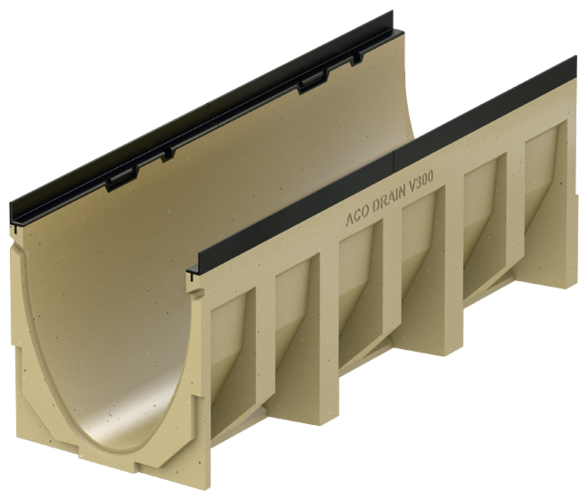

Ränna utan fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 300 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Kombinationsalternativ för ränna (exempel):
    • 0.0 – 0.0.2 – 0.1 – 0.2

Varmförzinkat stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10003503850.064,313530
4105.067,213540
43510.069,813550
46015.071,213560
48520.074,613570
med läppringstätning för röranslutning DN/OD 200

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10003503850.064,313630
4105.067,213640
43510.069,813650
46015.071,213660
48520.074,613670
med läppringstätning för röranslutning DN/OD 200

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10003503850.066,313730
4105.069,113740
43510.071,713750
46015.073,213760
48520.076,513770
med läppringstätning för röranslutning DN/OD 200

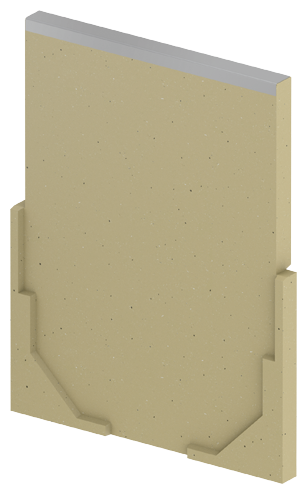

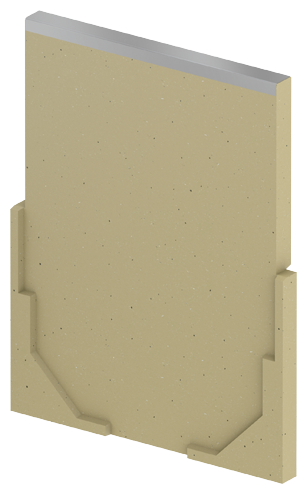

Universal tät gavel

Passar till
  • V 300 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

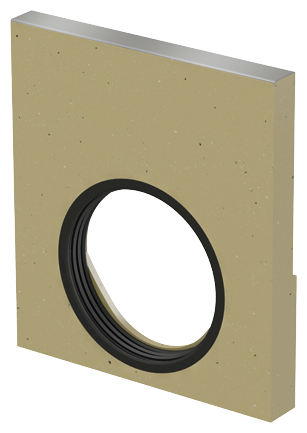

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

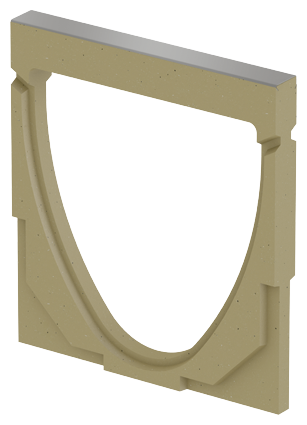

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 300 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

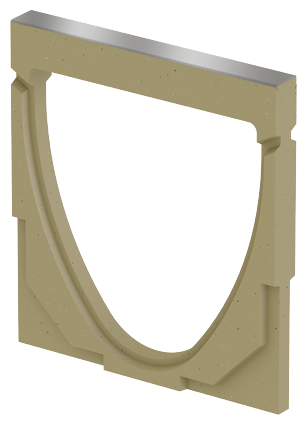

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

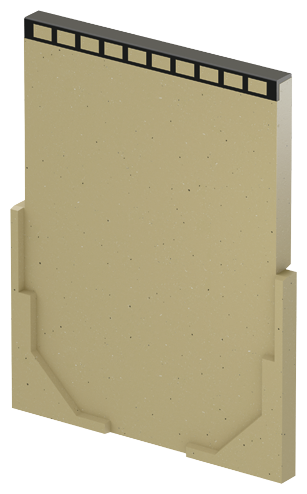

Universal tät gavel

Passar till
  • V 300 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

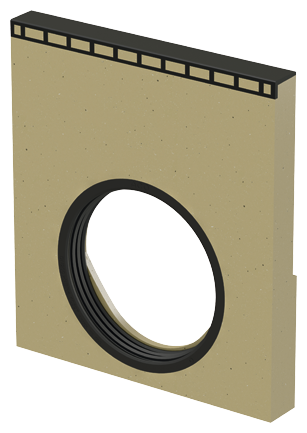

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

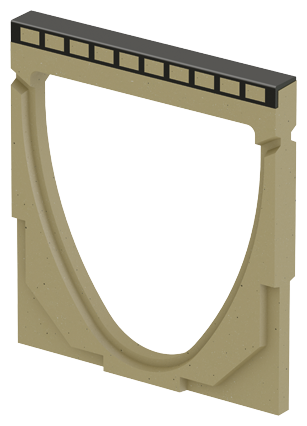

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
