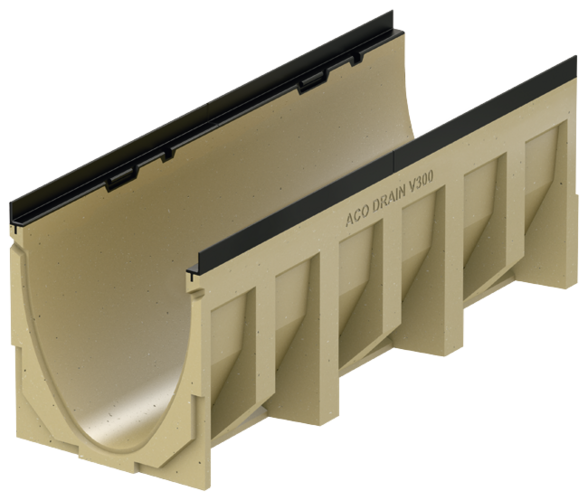

Ränna med fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 300 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS

Varmförzinkat stål

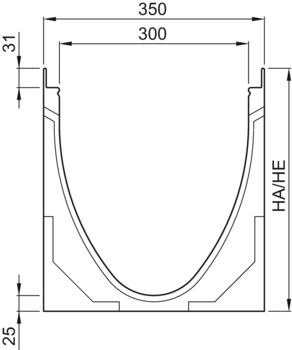

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000350385/390164,213501
390/395265,213502
395/400366,613503
400/405466,713504
405/410567,113505
410/415667,713506
415/420768,113507
420/425868,513508
425/430968,913509
430/4351070,213510

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000350385/390164,213601
390/395265,213602
395/400366,213603
400/405466,713604
405/410567,113605
410/415667,713606
415/420768,113607
420/425868,513608
425/430968,913609
430/4351070,213610

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000350385/390166,213701
390/395267,213702
395/400368,113703
400/405468,913704
405/410569,113705
410/415669,713706
415/420769,013707
420/425870,013708
425/430970,813709
430/4351072,213710

Universal tät gavel

Passar till
  • V 300 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 300 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 300 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 300 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 300 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
