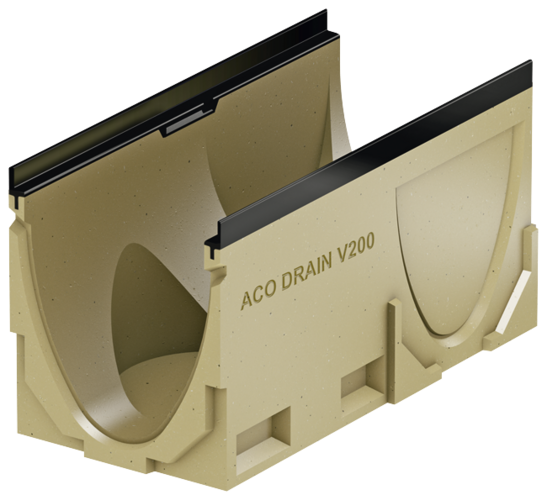

Ränna utan fall, L500 mm

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 200 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Med förgjutna sidoöppningar för hörn-, T- och tvärfogar

Varmförzinkat stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
DN/OD 200
5002352650.121,813132
2905.123,913142
31510.125,013152
34015.126,213162
36520.127,613172
med läppringstätning för röranslutning DN/OD 200

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
DN/OD 200
5002352650.122,013232
2905.124,013242
31510.125,113252
34015.126,313262
36520.127,813272
med läppringstätning för röranslutning DN/OD 200

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
DN/OD 200
5002352650.122,213332
2905.124,213342
31510.125,313352
34015.126,513362
36520.128,013372
med läppringstätning för röranslutning DN/OD 200

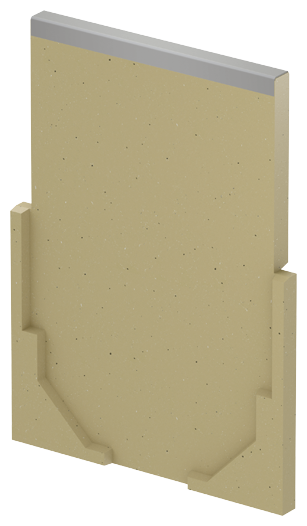

Tät gavel universal

Passar till
  • V 200 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm
  • Vikt: 3,4 kg

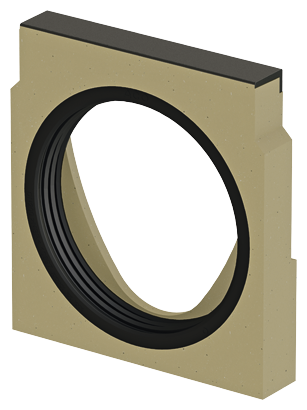

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 3,2 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 3,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 3,9 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 4,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 4,6 kg

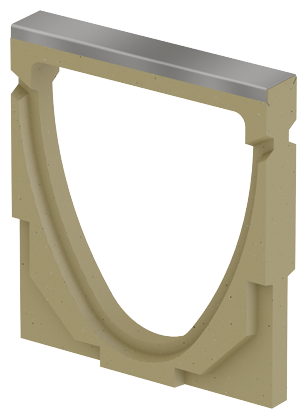

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,1 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,4 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,5 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,7 kg

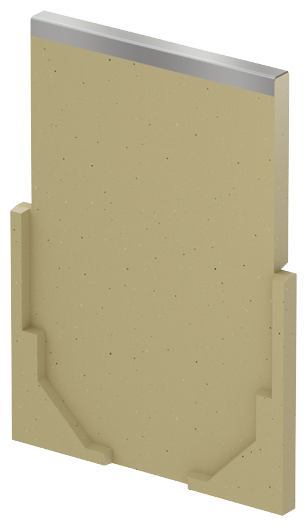

Tät gavel universal

Passar till
  • V 200 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm
  • Vikt: 3,5 kg

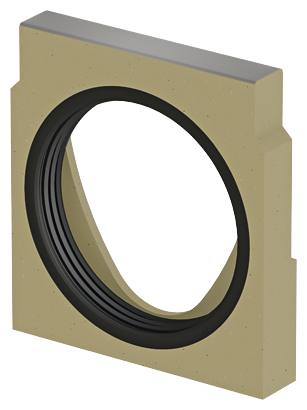

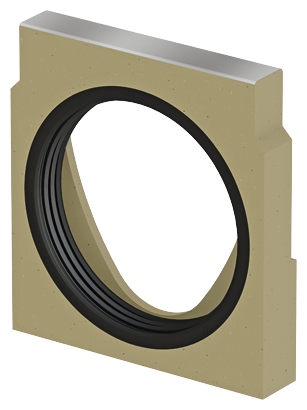

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 3,3 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 3,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 4,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 4,8 kg

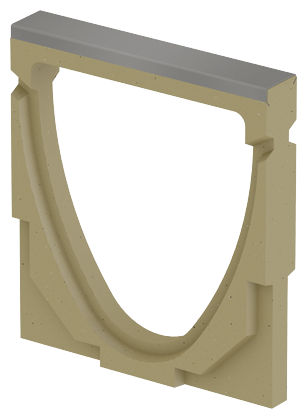

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,2 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,4 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,5 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,7 kg

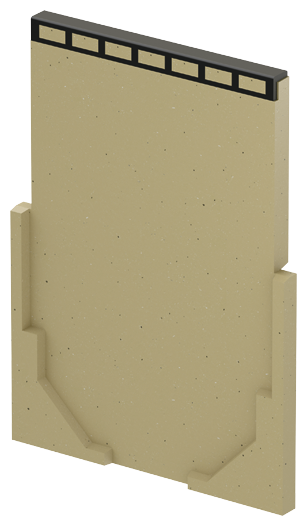

Tät gavel universal

Passar till
  • V 200 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm
  • Vikt: 3,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 3,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 3,9 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 4,1 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 4,9 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 5,1 kg

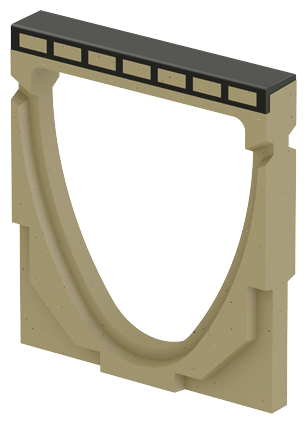

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,6 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,7 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,9 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 3,1 kg

Rörstos

Beskrivning
  • Vikt: 0,5 kg

Polyesterhäftmassa

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg
RSK-nr: 2919318

Gallerkrok – varmförzinkat stål

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
  • Vikt: 0,3 kg
