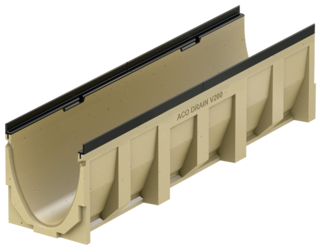

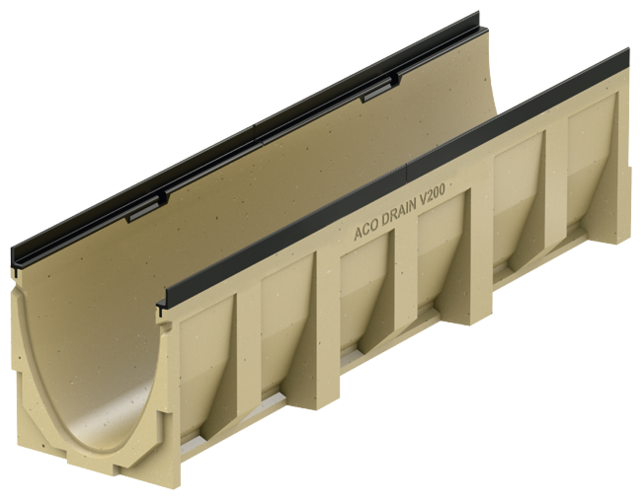

Ränna utan fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 200 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Kombinationsalternativ för ränna (exempel):
    • 0.0 – 0.0.2 – 0.1 – 0.2

Varmförzinkat stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10002352650.039,313130
2905.041,013140
31510.043,913150
34015.046,113160
36520.047,613170
med läppringstätning för röranslutning DN/OD 200

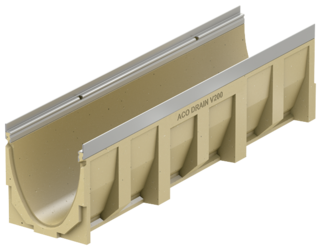

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10002352650.039,313230
2905.041,113240
31510.044,013250
34015.046,113260
36520.047,713270
med läppringstätning för röranslutning DN/OD 200

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10002352650.039,813330
2905.041,613340
31510.044,513350
34015.046,713360
36520.048,213370
med läppringstätning för röranslutning DN/OD 200

Tät gavel universal

Passar till
  • V 200 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm
  • Vikt: 3,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 3,2 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 3,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 3,9 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 4,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • Vikt: 4,6 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,1 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,4 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,5 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm
  • Vikt: 2,7 kg

Tät gavel universal

Passar till
  • V 200 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm
  • Vikt: 3,5 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 3,3 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 3,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 4,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm
  • Vikt: 4,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,2 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,4 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,5 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm
  • Vikt: 2,7 kg

Tät gavel universal

Passar till
  • V 200 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm
  • Vikt: 3,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 3,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 3,9 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 4,1 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 4,9 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm
  • Vikt: 5,1 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,6 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,7 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 2,9 kg

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm
  • Vikt: 3,1 kg

Rörstos

Beskrivning
  • Vikt: 0,5 kg

Polyesterhäftmassa

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg
RSK-nr: 2919318

Gallerkrok – varmförzinkat stål

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
  • Vikt: 0,3 kg
