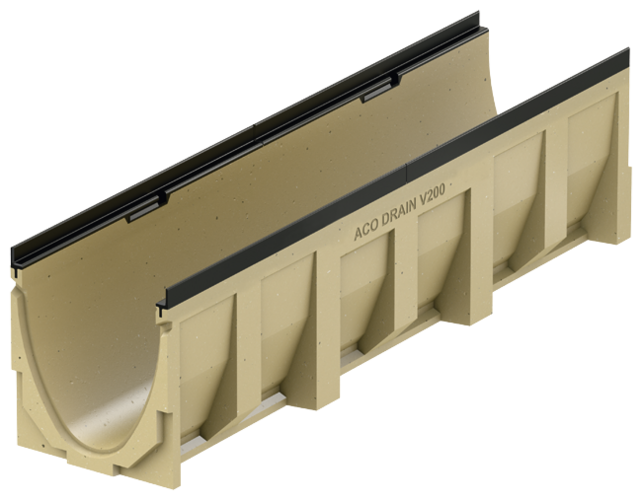

Ränna med fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 200 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS

Varmförzinkat stål

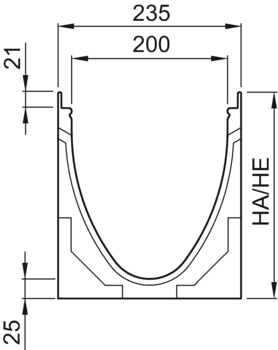

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000235265/270138,413101
270/275239,413102
275/280339,813103
280/285440,413104
285/290540,813105
290/295641,313106
295/300741,413107
300/305841,813108
305/310942,213109
310/3151043,113110

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000235265/270138,413201
270/275239,413202
275/280339,913203
280/285440,513204
285/290540,813205
290/295641,313206
295/300741,513207
300/305841,813208
305/310942,213209
310/3151043,113210

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000235265/270139,013301
270/275240,013302
275/280340,413303
280/285441,013304
285/290541,413305
290/295641,913306
295/300742,113307
300/305842,013308
305/310942,813309
310/3151043,713310

Universal tät gavel

Passar till
  • V 200 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 200 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Universal tät gavel

Passar till
  • V 200 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 200 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 200 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
