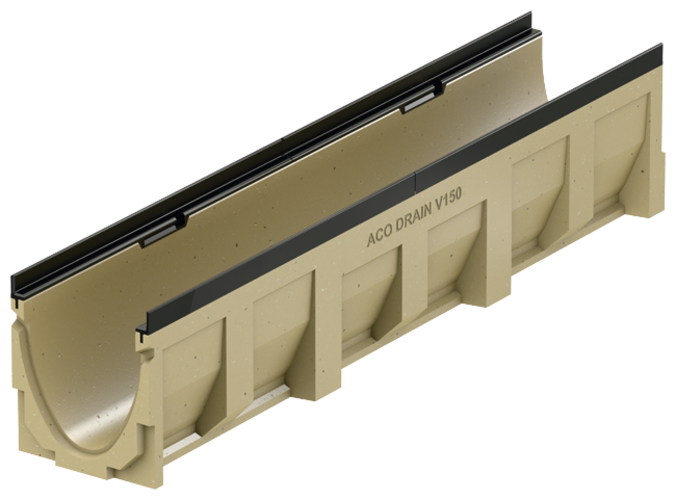

Ränna utan fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 150 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Kombinationsalternativ för ränna (exempel):
    • 0.0 – 0.0.2 – 0.1 – 0.2

Varmförzinkat stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10001852100.028,612730
2355.031,312740
26010.033,812750
28515.036,112760
31020.037,812770
med läppringstätning för röranslutning DN/OD 160

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10001852100.028,712830
2355.031,312840
26010.033,912850
28515.036,112860
31020.037,912870
med läppringstätning för röranslutning DN/OD 160

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10001852100.029,212930
2355.031,912940
26010.034,412950
28515.036,712960
31020.038,412970
med läppringstätning för röranslutning DN/OD 160

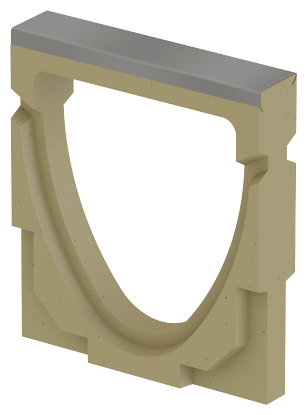

Universal tät gavel

Passar till
  • V 150 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm

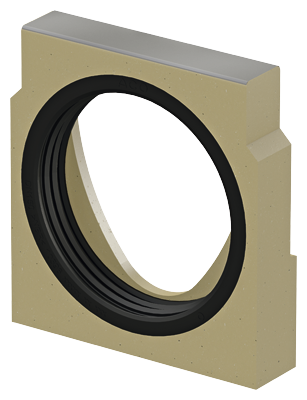

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm

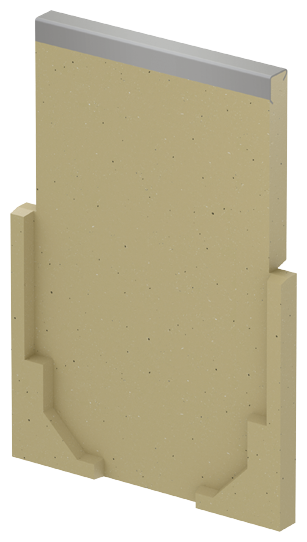

Adapter för ändrad flödesriktning

Passar till
  • V 150 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 40 mm

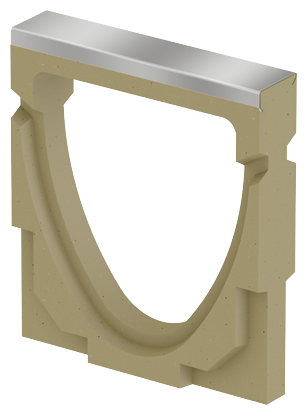

Universal tät gavel

Passar till
  • V 150 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm

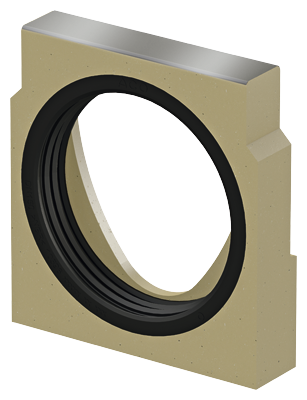

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 40 mm

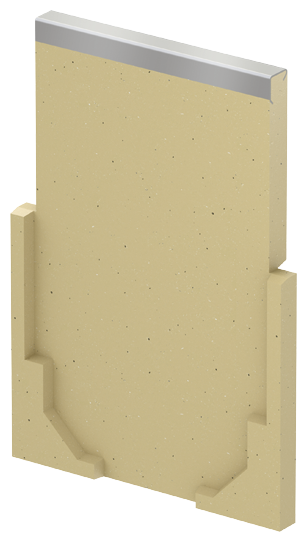

Adapter för ändrad flödesriktning

Passar till
  • V 150 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 40 mm

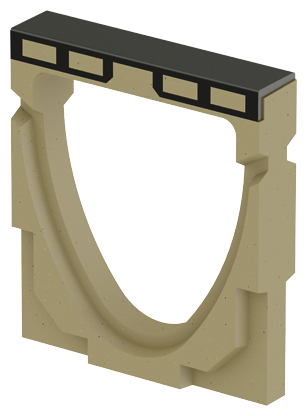

Universal tät gavel

Passar till
  • V 150 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm

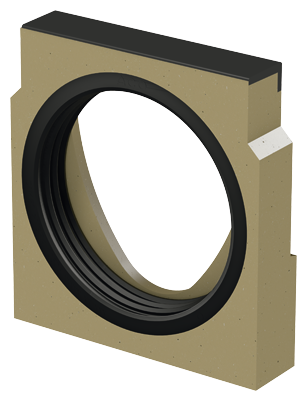

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 150 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

Adapter för ändrad flödesriktning

Passar till
  • V 150 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 40 mm

00058: Rohrstutzen OD 160


Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål

Gallerkrok, liten

Passar till
  • Rutgaller Q+
  • Kompositgaller
  • Längsgående profilgaller
  • Längsgående stavgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Stål, svartmålat
