Ränna med fall

Produktinformation

Rännsystem enligt EN 1433/DIN 19580
Nominell storlek 150 mm
Belastningsklasser A 15 – E 600¹⁾
Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS

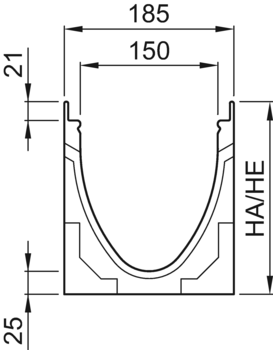

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd början/slut		Vikt
[mm]	[mm]	[mm]		[kg]
1000	185	210/215	1	29,0	12701
		215/220	2	29,4	12702
		220/225	3	29,9	12703
		225/230	4	30,4	12704
		230/235	5	30,8	12705
		235/240	6	31,4	12706
		240/245	7	32,1	12707
		245/250	8	32,4	12708
		250/255	9	32,9	12709
		255/260	10	33,6	12710

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd början/slut		Vikt
[mm]	[mm]	[mm]		[kg]
1000	185	210/215	1	29,1	12801
		215/220	2	29,5	12802
		220/225	3	29,9	12803
		225/230	4	30,4	12804
		230/235	5	30,9	12805
		235/240	6	31,4	12806
		240/245	7	32,1	12807
		245/250	8	32,5	12808
		250/255	9	33,0	12809
		255/260	10	33,7	12810

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd början/slut		Vikt
[mm]	[mm]	[mm]		[kg]
1000	185	210/215	1	29,6	12901
		215/220	2	30,0	12902
		220/225	3	30,5	12903
		225/230	4	31,0	12904
		230/235	5	31,4	12905
		235/240	6	31,6	12906
		240/245	7	32,7	12907
		245/250	8	33,0	12908
		250/255	9	33,9	12909
		255/260	10	34,2	12910

Galler

Belastningsklass B125 (Bredd: 150 mm)

Belastningsklass C250 (Bredd: 150 mm)

Belastningsklass C250 (Bredd: 150 mm)

Belastningsklass D400 (Bredd: 150 mm)

Belastningsklass D400 (Bredd: 150 mm)

Belastningsklass E600 (Bredd: 150 mm)

Belastningsklass E600 (Bredd: 150 mm)

Tät gavel universal


Passar till

V 150 S 0. – 20.

Beskrivning

För rännans början och slut
Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 20 mm
Vikt: 2,9 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 S 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 2,2 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 S 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 2,7 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 S 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 2,8 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 S 15.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 3,1 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 S 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 3,5 kg

Adapter för ändrad flödesriktning


Passar till

V 150 S 0.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,4 kg

Adapter för ändrad flödesriktning


Passar till

V 150 S 5.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,6 kg

Adapter för ändrad flödesriktning


Passar till

V 150 S 10.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,7 kg

Adapter för ändrad flödesriktning


Passar till

V 150 S 15.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,8 kg

Adapter för ändrad flödesriktning


Passar till

V 150 S 20.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,9 kg

Tät gavel universal


Passar till

V 150 E 0. – 20.

Beskrivning

För rännans början och slut
Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd 20 mm
Vikt: 2,9 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 E 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 2,2 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 E 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 2,7 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 E 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 2,8 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 E 15.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 3,1 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 E 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 3,5 kg

Adapter för ändrad flödesriktning


Passar till

V 150 E 0.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,4 kg

Adapter för ändrad flödesriktning


Passar till

V 150 E 5.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,6 kg

Adapter för ändrad flödesriktning


Passar till

V 150 E 10.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,7 kg

Adapter för ändrad flödesriktning


Passar till

V 150 E 15.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,8 kg

Adapter för ändrad flödesriktning


Passar till

V 150 E 20.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,9 kg

Tät gavel universal


Passar till

V 150 G 0. – 20.

Beskrivning

För rännans början och slut
Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd 20 mm
Vikt: 2,9 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 G 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 2,2 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 G 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 2,7 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 G 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 2,8 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 G 15.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 3,1 kg

Tät gavel för rännans slut (LLD)


Passar till

V 150 G 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 3,5 kg

Adapter för ändrad flödesriktning


Passar till

V 150 G 0.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,4 kg

Adapter för ändrad flödesriktning


Passar till

V 150 G 5.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,6 kg

Adapter för ändrad flödesriktning


Passar till

V 150 G 10.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,7 kg

Adapter för ändrad flödesriktning


Passar till

V 150 G 15.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,8 kg

Adapter för ändrad flödesriktning


Passar till

V 150 G 20.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,9 kg

Polyesterhäftmassa


Passar till

För sammanfogning av förgjutet polymerbetongelement

Beskrivning

För limning på plats
Behållare 0.5 kg
Vikt: 0,9 kg

RSK-nr: 2919318

Gallerkrok – varmförzinkat stål


Passar till

Betäckningsgaller

Beskrivning

För utlyftning av betäckningsgallren
Galvaniserat stål
Vikt: 0,3 kg

Gallerkrok – svartlackerat stål

Passar till

Rutgaller Q⁺
Kompositgaller
Längsgående profilgaller
Längsgående stavgaller

Beskrivning

För utlyftning av betäckningsgallren
Stål, svartmålat
Vikt: 0,2 kg
