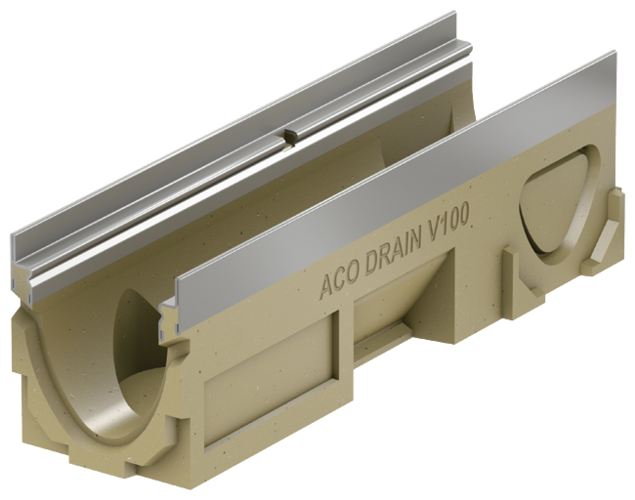

Ränna utan fall, L500 mm

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 100 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Med förgjutna sidoöppningar för hörn-, T- och tvärfogar

Varmförzinkat stål

TypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
DN/OD 110
5001351500.19,512332
1755.110,612342
20010.111,712352
22515.112,912362
25020.114,012372
med läppringstätning för röranslutning DN/OD 110

Rostfritt stål

TypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
DN/OD 110
5001351500.19,612432
1755.110,812442
20010.111,812452
22515.113,012462
25020.114,112472
med läppringstätning för röranslutning DN/OD 110

Segjärn

TypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
DN/OD 110
5001351500.19,812532
1755.111,012542
20010.112,012552
22515.113,212562
25020.114,312572
med läppringstätning för röranslutning DN/OD 110

Tät gavel universal

Passar till
  • V 100 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm
  • Vikt: 1,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 1,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 1,5 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 1,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 2 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,7 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,9 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 1,2 kg

Tät gavel universal

Passar till
  • V 100 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm
  • Vikt: 1,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 1,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 1,5 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 1,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 2 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,7 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,9 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 1,1 kg

Tät gavel universal

Passar till
  • V 100 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm
  • Vikt: 1,6 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 1,4 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 1,5 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 1,7 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 2 kg

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 2,3 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,7 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,8 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,9 kg

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 1,1 kg
