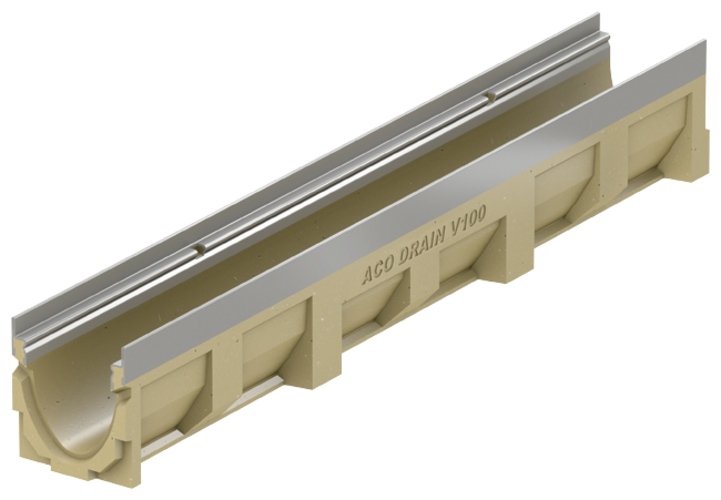

Ränna utan fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong
Kontakta oss
Distribution
Referenser

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 100 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Kombinationsalternativ för ränna (exempel):
    • 0.0 – 0.0.2 – 0.1 – 0.2

Varmförzinkat stål

TypViktArt.

nr
LängdBreddHöjd
[mm][mm][mm][kg]
10001351500.016,812330
1755.018,912340
20010.021,012350
22515.022,912360
25020.024,912370
10001351600.0.218,112334
1855.0.221,412344
21010.0.223,312354
23515.0.225,212364
26020.0.226,712374

Rostfritt stål

TypViktArt.

nr
LängdBreddHöjd
[mm][mm][mm][kg]
10001351500.016,812430
1755.018,912440
20010.021,112450
22515.022,912460
25020.024,912470
10001351600.0.219,012434
1855.0.221,412444
21010.0.223,312454
23515.0.225,212464
26020.0.226,712474

Segjärn

TypViktArt.

nr
LängdBreddHöjd
[mm][mm][mm][kg]
10001351500.017,412530
1755.019,512540
20010.021,612550
22515.023,512560
25020.025,512570
10001351600.0.219,512531
1855.0.222,012541
21010.0.223,912551
23515.0.225,812561
26020.0.227,312571
Belastningsklass C250

Belastningsklass C250

Belastningsklass C250 – Slitsgaller

Belastningsklass C250 – Slitsgaller

Belastningsklass D400 – Slitsgaller

Belastningsklass D400 – Slitsgaller


Gjutjärnsgaller Freestyle

Tät gavel universal

Passar till
  • V 100 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm
  • Vikt: 1,6 kg
Item no.
12385

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 1,4 kg
Item no.
12386

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 1,5 kg
Item no.
12387

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 1,7 kg
Item no.
12388

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 2 kg
Item no.
12389

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm
  • Vikt: 2,3 kg
Item no.
12390

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,7 kg
Item no.
12393

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg
Item no.
12394

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg
Item no.
12395

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 0,9 kg
Item no.
12396

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd: 30 mm
  • Vikt: 1,2 kg
Item no.
12397

Tät gavel universal

Passar till
  • V 100 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm
  • Vikt: 1,6 kg
Item no.
12485

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 1,4 kg
Item no.
12486

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 1,5 kg
Item no.
12487

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 1,7 kg
Item no.
12488

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 2 kg
Item no.
12489

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm
  • Vikt: 2,3 kg
Item no.
12490

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,7 kg
Item no.
12493

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg
Item no.
12494

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,8 kg
Item no.
12495

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 0,9 kg
Item no.
12496

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm
  • Vikt: 1,1 kg
Item no.
12497

Tät gavel universal

Passar till
  • V 100 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm
  • Vikt: 1,6 kg
Item no.
12585

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 1,4 kg
Item no.
12586

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 1,5 kg
Item no.
12587

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 1,7 kg
Item no.
12588

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 2 kg
Item no.
12589

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm
  • Vikt: 2,3 kg
Item no.
12590

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,7 kg
Item no.
12593

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,8 kg
Item no.
12594

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,8 kg
Item no.
12595

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 0,9 kg
Item no.
12596

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm
  • Vikt: 1,1 kg
Item no.
12597
