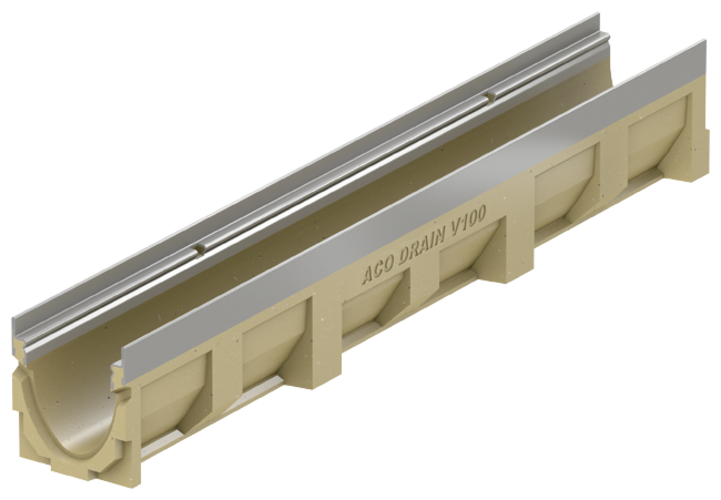

Ränna med fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 100 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS

Rostfritt stål

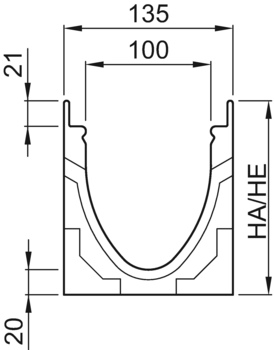

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000135150/155116,912401
155/160217,512402
160/165317,912403
165/170418,112404
170/175518,612405
175/180619,112406
180/185719,512407
185/190819,912408
190/195920,512409
195/2001020,812410

Segjärn

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
1000135150/155117,412501
155/160218,012502
160/165318,512503
165/170418,712504
170/175519,212505
175/180619,712506
180/185720,012507
185/190820,512508
190/195921,012509
195/2001021,412510

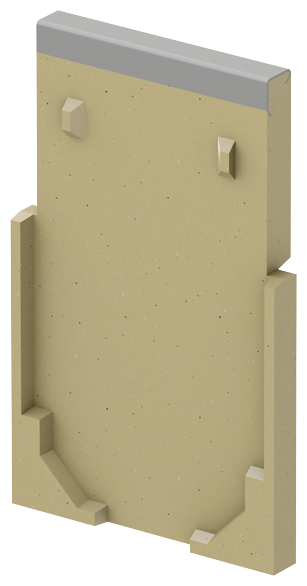

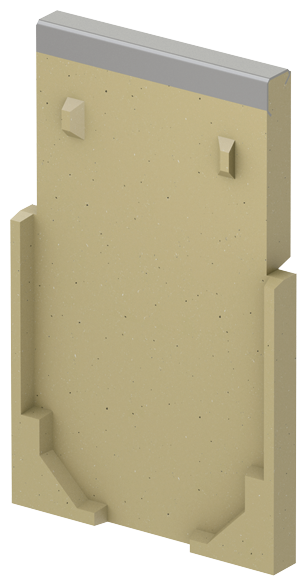

Universal tät gavel

Passar till
  • V 100 E 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm

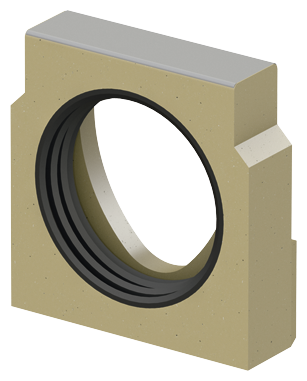

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

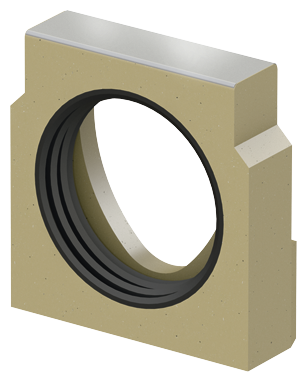

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med sargkant i rostfritt stål
  • Total längd 30 mm

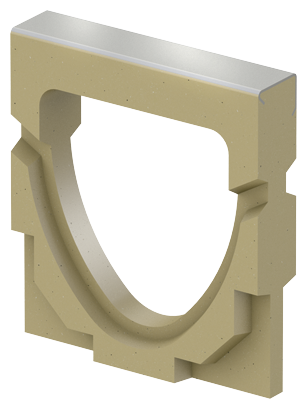

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 E 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd: 30 mm

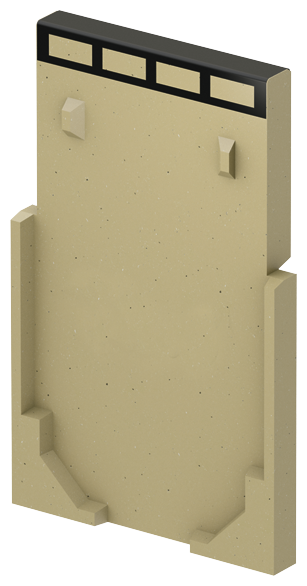

Universal tät gavel

Passar till
  • V 100 G 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm

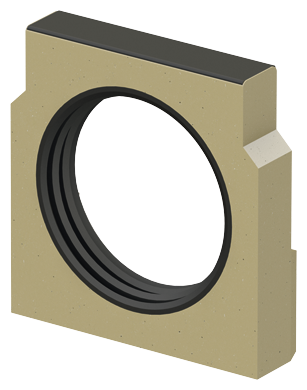

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 30 mm

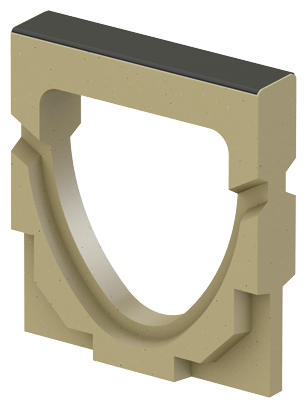

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 15.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm

Adapter för ändrad flödesriktning

Passar till
  • V 100 G 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd: 30 mm

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
