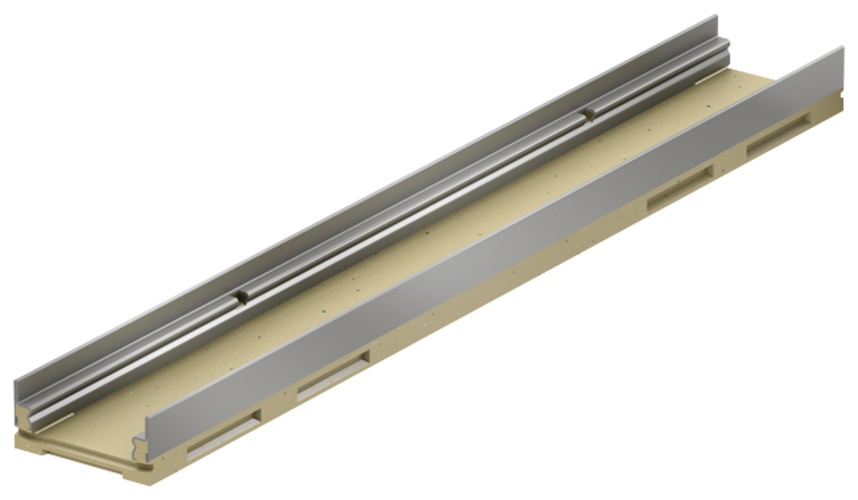

Lågprofilränna utan fall

Produktfördelar

  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med Drainlock bultlös gallerlåsning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 100 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
  • Lämpliga kombinationer i den totala höjden (BH), med användning av t.ex. galvaniserat stål, är:
    • 12327 och 12328 (BH 60)
    • 12323 och 12324 (BH 80)
    • 12321 och 12322 (BH 100)
DimensionerPUArt.

nr
Nedladdningar
LängdNominell breddBreddHöjd

början/slut
[mm][mm][mm][mm][Stk]
1000100135604812327
803012323
1003012321
604812427
803012423
1003012421
803012523
1003012521
med läppringstätning för röranslutning DN/OD 110

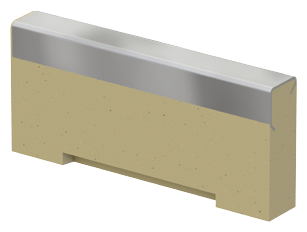

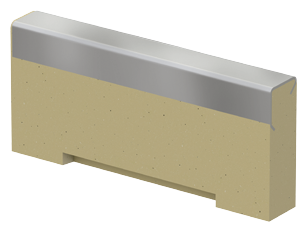

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 60 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 80 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 100 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 20 mm

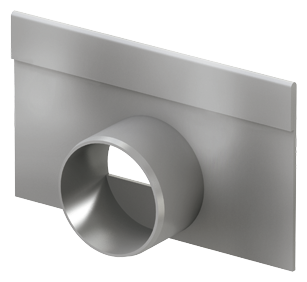

Tät gavel med muffför rännans slut (grund ränna)

Passar till
  • Multiline grund ränna
  • 60 mm, DN/OD 50
Beskrivning
  • Galvaniserat stål
  • Total längd 4 mm

Tät gavel med muffför rännans slut (grund ränna)

Passar till
  • Multiline grund ränna
  • 80 mm, DN/OD 50
Beskrivning
  • Galvaniserat stål
  • Total längd 4 mm

Tät gavel med muffför rännans slut (grund ränna)

Passar till
  • Multiline grund ränna
  • 100 mm, DN/OD 75
Beskrivning
  • Galvaniserat stål
  • Total längd 4 mm

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 60 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 80 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 100 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med sargkant i rostfritt stål
  • Total längd 20 mm

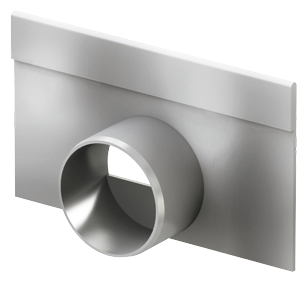

Tät gavel med muffför rännans slut (grund ränna)

Passar till
  • Multiline grund ränna
  • 60 mm, DN/OD 50
Beskrivning
  • Tillverkad i rostfritt stål
  • Total längd 6/4 mm

Tät gavel med muffför rännans slut (grund ränna)

Passar till
  • Multiline grund ränna
  • 80 mm, DN/OD 50
Beskrivning
  • Tillverkad i rostfritt stål
  • Total längd 6/4 mm

Tät gavel med muffför rännans slut (grund ränna)

Passar till
  • Multiline grund ränna
  • 100 mm, DN/OD 75
Beskrivning
  • Tillverkad i rostfritt stål
  • Total längd 6/4 mm

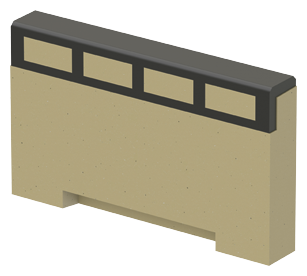

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 80 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm

Universal tät gavel (lågbyggd ränna)

Passar till
  • Multiline grund ränna
  • 100 mm
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn
  • Total längd 20 mm

00056: Rohrstutzen OD 110


Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål

Gallerkrok, liten

Passar till
  • Rutgaller Q+
  • Kompositgaller
  • Längsgående profilgaller
  • Längsgående stavgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Stål, svartmålat
