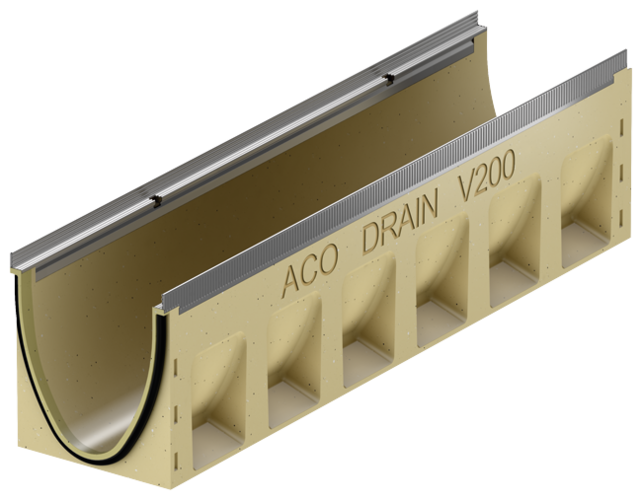

Beige markränna med metallfärgad sargkant och svart gummitätning.

Multiline Seal in V 200 S/E

Polymerbetong

Ränna

Två beige markrännor varav den ena har bottenutlopp.
Ränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 200 S Förzinkat stål 1000 235 265 0.0 40,9 133530
V 200 S Förzinkat stål 1000 235 290 5.0 43,6 133540
V 200 S Förzinkat stål 1000 235 315 10.0 46,2 133550
V 200 S Förzinkat stål 1000 235 365 20.0 51,5 133570
V 200 E Rostfritt stål 1000 235 265 0.0 42,3 133730
V 200 E Rostfritt stål 1000 235 290 5.0 44,9 133740
V 200 E Rostfritt stål 1000 235 315 10.0 47,5 133750
V 200 E Rostfritt stål 1000 235 365 20.0 52,8 133770
Ränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 200 S Förzinkat stål 1000 235 275 200 0.0.2 42,8 133534
V 200 S Förzinkat stål 1000 235 300 200 5.0.2 45,5 133544
V 200 S Förzinkat stål 1000 235 325 200 10.0.2 48,2 133554
V 200 S Förzinkat stål 1000 235 375 200 20.0.2 53,7 133574
V 200 E Rostfritt stål 1000 235 275 200 0.0.2 44,1 133734
V 200 E Rostfritt stål 1000 235 300 200 5.0.2 46,9 133744
V 200 E Rostfritt stål 1000 235 325 200 10.0.2 49,6 133754
V 200 E Rostfritt stål 1000 235 375 200 20.0.2 55,0 133774
Två beige markrännor varav den ena har bottenutlopp.
Ränna utan fall
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Vikt (kg) Art.nr
V 200 S Förzinkat stål 500 235 265 0.1 20,0 133531
V 200 S Förzinkat stål 500 235 290 5.1 21,2 133541
V 200 S Förzinkat stål 500 235 315 10.1 22,5 133551
V 200 S Förzinkat stål 500 235 365 20.1 25,0 133571
V 200 E Rostfritt stål 500 235 265 0.1 20,6 133731
V 200 E Rostfritt stål 500 235 290 5.1 21,9 133741
V 200 E Rostfritt stål 500 235 315 10.1 23,1 133751
V 200 E Rostfritt stål 500 235 365 20.1 25,6 133771
Ränna utan fall med bottenutlopp
Med förtagning för sidoutlopp för vinkel-, T- och korsanslutningar.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 200 S Förzinkat stål 500 235 275 200 0.2 20,6 133532
V 200 S Förzinkat stål 500 235 300 200 5.2 21,9 133542
V 200 S Förzinkat stål 500 235 325 200 10.2 23,3 133552
V 200 S Förzinkat stål 500 235 375 200 20.2 25,9 133572
V 200 E Rostfritt stål 500 235 275 200 0.2 21,2 133732
V 200 E Rostfritt stål 500 235 300 200 5.2 22,6 133742
V 200 E Rostfritt stål 500 235 325 200 10.2 23,9 133752
V 200 E Rostfritt stål 500 235 375 200 20.2 26,6 133772
Beige markränna med metallfärgad sargkant och svart gummitätning.
Modell Sargkant Längd (mm) Bredd (mm) Höjd början/slut (mm) Typ Vikt (kg) Art.nr
V 200 S Förzinkat stål 1000 235 265/270 1 41,4 133501
V 200 S Förzinkat stål 1000 235 270/275 2 41,9 133502
V 200 S Förzinkat stål 1000 235 275/280 3 42,5 133503
V 200 S Förzinkat stål 1000 235 280/285 4 43,0 133504
V 200 S Förzinkat stål 1000 235 285/290 5 43,4 133505
V 200 S Förzinkat stål 1000 235 290/295 6 44,0 133506
V 200 S Förzinkat stål 1000 235 295/300 7 44,5 133507
V 200 S Förzinkat stål 1000 235 300/305 8 45,1 133508
V 200 S Förzinkat stål 1000 235 305/310 9 45,6 133509
V 200 S Förzinkat stål 1000 235 310/315 10 46,0 133510
V 200 E Rostfritt stål 1000 235 265/270 1 42,7 133701
V 200 E Rostfritt stål 1000 235 270/275 2 43,3 133702
V 200 E Rostfritt stål 1000 235 275/280 3 43,8 133703
V 200 E Rostfritt stål 1000 235 280/285 4 44,4 133704
V 200 E Rostfritt stål 1000 235 285/290 5 44,8 133705
V 200 E Rostfritt stål 1000 235 290/295 6 45,3 133706
V 200 E Rostfritt stål 1000 235 295/300 7 45,9 133707
V 200 E Rostfritt stål 1000 235 300/305 8 46,4 133708
V 200 E Rostfritt stål 1000 235 305/310 9 47,0 133709
V 200 E Rostfritt stål 1000 235 310/315 10 47,4 133710
Djup beige markränna med metallfärgad sargkant och nivåskillnad.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
V 200 S Förzinkat stål 500 235 365 27,3 133577
V 200 E Rostfritt stål 500 235 365 28,0 133777
Djup beige markränna med metallfärgad sargkant och sidoutlopp.
Sandfång
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Typ Vikt (kg) Art.nr
V 200 S Förzinkat stål 500 235 710 160/200 0 53,0 133591
V 200 S Förzinkat stål 500 235 710 160/200 5 52,3 133592
V 200 S Förzinkat stål 500 235 710 160/200 10 51,7 133593
V 200 S Förzinkat stål 500 235 710 160/200 20 50,4 133594
V 200 E Rostfritt stål 500 235 710 160/200 0 53,6 133791
V 200 E Rostfritt stål 500 235 710 160/200 5 53,0 133792
V 200 E Rostfritt stål 500 235 710 160/200 10 52,3 133793
V 200 E Rostfritt stål 500 235 710 160/200 20 51,0 133794
Beige låg markränna med metallfärgad sargkant.
Lågprofilränna utan fall
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Vikt (kg) Art.nr
V 200 S Förzinkat stål 1000 235 120 18,7 133511
V 200 E Rostfritt stål 1000 235 120 18,7 133711
Lågprofilränna utan fall med bottenutlopp
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Röranslutning (Ø mm) Vikt (kg) Art.nr
V 200 S Förzinkat stål 1000 235 130 110 22,5 133512
V 200 E Rostfritt stål 1000 235 130 110 22,5 133712
Djup beige markränna med metallfärgad sargkant och sidoutlopp.
Modell Sargkant Längd (mm) Bredd (mm) Höjd (mm) Typ Röranslutning (Ø mm) Vikt (kg) Art.nr
V 200 S Förzinkat stål 500 235 710 120 160 52,8 133515
V 200 E Rostfritt stål 500 235 710 120 160 52,8 133715

Rännan kan även användas för ledstråk i miljöer upp till belastningsklass D400. Läs mer om ledstråk med avvattning.

Utlopp & gavel

Kvadratisk beige platta med svart ring och hål i mitten.
Modell Sargkant Bygglängd (mm) Röranslutning (Ø mm) Typ Art.nr
V 200 S Förzinkat stål 40 200 0 133586
V 200 S Förzinkat stål 40 200 5 133587
V 200 S Förzinkat stål 40 200 10 133588
V 200 S Förzinkat stål 40 200 20 133589
V 200 E Rostfritt stål 40 200 0 133786
V 200 E Rostfritt stål 40 200 5 133787
V 200 E Rostfritt stål 40 200 10 133788
V 200 E Rostfritt stål 40 200 20 133789
Rektangulär beige platta med fyra horisontella metallfästen.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 200 S Förzinkat stål 25 0–20 133585
V 200 E Rostfritt stål 25 0–20 133785
Två metallfärgade lågprofilgavlar med sidofästen.
Modell Sargkant Bygglängd (mm) Modulhöjd (mm) Art.nr
V 200 S Förzinkat stål 16 120 133517
V 200 E Rostfritt stål 16 120 133717
Två metallfärgade lågprofilgavlar med sidofästen.
Modell Sargkant Bygglängd (mm) Modulhöjd (mm) Art.nr
V 200 S Förzinkat stål 16 120 133518
V 200 E Rostfritt stål 16 120 133718

Galler

Belastningsklass B125

Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 223 9 846 7,4 133629
Förzinkat stål 500 223 9 846 3,6 133630
Rostfritt stål 1000 223 9 846 7,4 133631
Rostfritt stål 500 173 9 846 3,7 133632
Metallfärgat rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Rostfritt stål 1000 223 6 867 8,1 133635
Rostfritt stål 500 223 6 867 4,0 133636
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 223 30 x 10 1575 7,4 133613
Förzinkat stål 500 223 30 x 10 1575 3,6 133614
Rostfritt stål 1000 223 30 x 10 1575 7,2 133615
Rostfritt stål 500 223 30 x 10 1575 3,7 133616

Belastningsklass C250

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 12 12 8,6 13470
Svart rektangulärt galler till markränna med längsgående öppningar.
Längsgående spaltgaller
Med halkskydd
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 31 x 14 905 7,5 13473
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 80 x 12 735 12,0 132158
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 223 28 x 9 1375 10,7 133617
Förzinkat stål 500 223 28 x 9 1375 5,2 133618
Rostfritt stål 1000 223 28 x 9 1375 10,7 133619
Rostfritt stål 500 223 28 x 9 1375 5,3 133620
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 12 630 12,6 132154
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 10 520 13,1 132149
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 374 12,5 132160
Svart rektangulärt galler till markränna med öppnin
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 18 464 13,3 132157
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Vikt (kg) Art.nr
Segjärn 500 223 13,0 132167
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 223 105 10 100 6,13 446134
Förzinkat stål 500 223 105 10 100 3,15 446135
Rostfritt stål 1000 223 105 10 100 6,13 446137
Rostfritt stål 500 223 105 10 100 3,15 446138
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Vikt (kg) Art.nr
Förzinkat stål 500 223 105 10 8,04 446136
Rostfritt stål 500 223 105 10 8,04 446139

Belastningsklass D400

Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 12 740 9,8 23224
Segjärn med KTL-beläggning 500 223 12 740 11,6 13477
Svart, rektangulärt galler för markränna med spaltöppningar.
Material Längd (mm) Bredd (mm) Art.nr RSK
Segjärn 500 223 23520 292 05 09
Svart, rektangulärt galler för markränna med ljuspunkt och spaltöppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 715 9,6 13478
Svart rektangulärt galler till markränna med längsgående öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 80 x 12 735 12,0 132090
Metallfärgat galler till markränna med rutmönster.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 223 28 x 9 1375 12,9 133621
Förzinkat stål 500 223 28 x 9 1375 6,4 133622
Rostfritt stål 1000 223 28 x 9 1375 13,0 133623
Rostfritt stål 500 223 28 x 9 1375 6,5 133624
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 12 630 12,6 132041
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 10 520 13,1 132129
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 374 12,5 132159
Svart rektangulärt galler till markränna med öppning.
Material Längd (mm) Bredd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Segjärn 500 223 18 464 13,3 132064
Svart rektangulärt galler till markränna med öppningar.
Material Längd (mm) Bredd (mm) Vikt (kg) Art.nr
Segjärn 500 223 13 132166
L-formad metallskena med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 1000 223 150 10 100 9,54 446045
Förzinkat stål 500 223 150 10 100 4,78 446046
Rostfritt stål 1000 223 150 10 100 9,54 446048
Rostfritt stål 500 223 150 10 100 4,78 446049
En rektangulär öppen låda av metall med en röd stripe till vänster.
Material Längd (mm) Bredd (mm) Höjd (mm) Inloppsöppning (mm) Inloppsarea [cm²/m] Vikt (kg) Art.nr
Förzinkat stål 500 223 150 10 100 12,36 446047
Rostfritt stål 500 223 150 10 100 12,36 446050
Se sinusgaller som passar rännan

Tillval

Svart pinne med böj och t-format skaft.
Material Vikt (kg) Art.nr
Svartlackerat stål 0,25 01367
Metallfärgad pinne med nyckel och ovalt handtag.
Material Vikt (kg) Art.nr
Förzinkat stål 0,3 3000679
Två metallfärgade handtag.
2 st gallerkrokar för att lyfta upp slitsgallrets inspektionsmodul.
Material Vikt (kg) Art.nr
Förzinkat stål 0,6 2017401
Vit tub med silikonfett och grå röd text på framsidan.
Smörjmedel
Antal rännskarvar (st) Vikt (g) Art.nr RSK
20–30 23 132495 291 93 15
Vit burk med plåtlock samt vit tub med grå och röd text på framsidan.
Lim för reparation av ränna
Vikt (kg) Art.nr RSK
0,5 02163 291 93 18
Kvadratisk beige platta med ovandel av metall, svart halvcirkel i gummi och hål i mitten.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 200 S Förzinkat stål 40 0 133538
V 200 S Förzinkat stål 40 5 133548
V 200 S Förzinkat stål 40 10 133558
V 200 S Förzinkat stål 40 20 133578
V 200 E Rostfritt stål 40 0 133738
V 200 E Rostfritt stål 40 5 133748
V 200 E Rostfritt stål 40 10 133758
V 200 E Rostfritt stål 40 20 133778
Kvadratisk beige platta med hål i mitten och ovandel av metall.
Modell Sargkant Bygglängd (mm) Typ Art.nr
V 200 S Förzinkat stål 30 0 133539
V 200 S Förzinkat stål 30 5 133549
V 200 S Förzinkat stål 30 10 133559
V 200 S Förzinkat stål 30 20 133579
V 200 E Rostfritt stål 30 0 133739
V 200 E Rostfritt stål 30 5 133749
V 200 E Rostfritt stål 30 10 133759
V 200 E Rostfritt stål 30 20 133779
Kontakta ACO via formulär
