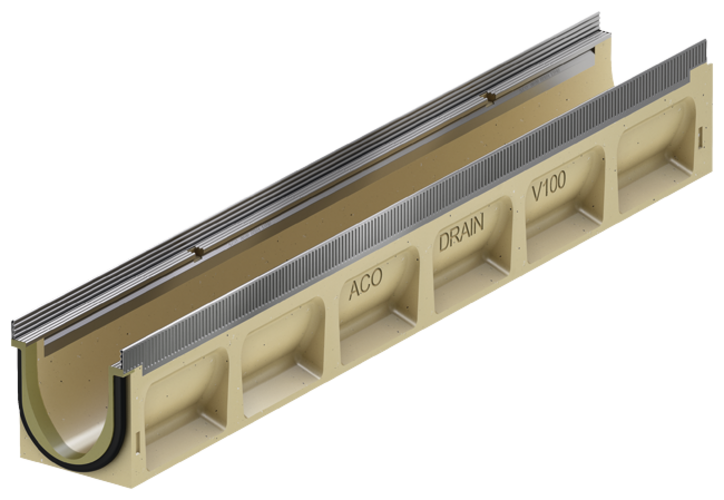

Ränna utan fall

Produktfördelar

  • Vattentät tunnel tack vare seal-in-teknologi (enligt IKT testbetyg D01185)
    • Med EPDM-försegling i rännfogen som standard
    • Ränna i beständig ACO polymerbetong
    • Enkel installation
  • För grundvattenskydd
  • För byggnadsskydd
  • För kontrollerad regnvattenhantering
  • Förbättrad självrengöring med V-format tvärsnitt och slät rännbotten
  • Robust ränna
  • Med Drainlock bultlöst gallerstopp,

Produktinformation

  • Rännsystem enligt EN 1433 / DIN 19580
  • Nominell storlek 100 mm
  • Belastningsklasser A 15 – E 6001)
  • Som tillval med kantskydd i galvaniserat stål eller rostfritt stål
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typ med vertikal vätsketät röranslutning med läppringstätning (LLD) i NBR
  • Kombinationsalternativ för ränna (exempel):
    • 0.0 - 0.0.2 - 0.1 - 0.2

Varmförzinkat stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10001351500.015,0132330
1755.017,1132340
20010.019,6132350
25020.022,3132370
med läppringstätning för röranslutning DN/OD 110

Rostfritt stål

DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
10001351500.016,7132430
1755.018,5132440
20010.020,2132450
25020.024,0132470
med läppringstätning för röranslutning DN/OD 110

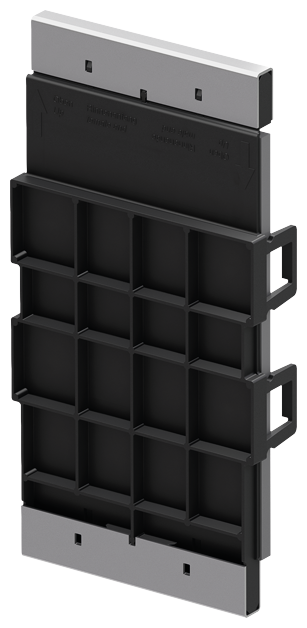

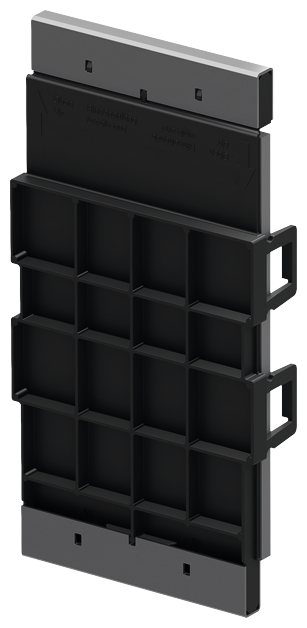

Universal tät gavel

Passar till
  • V 100 S 0. – 20.
Beskrivning
  • För rännans början och slut
  • I plast
  • Sargkant av galvaniserat stål
  • Total längd 20mm

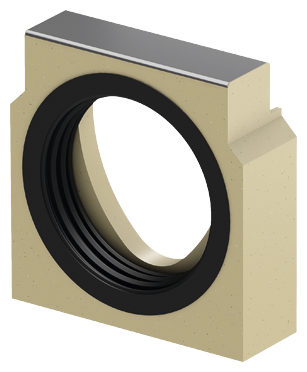

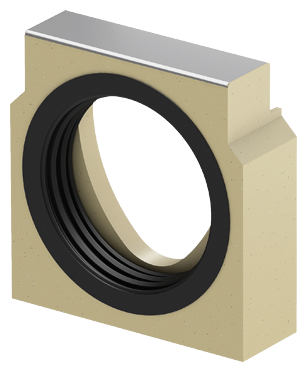

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

Tät gavel för rännans slut (LLD)

Passar till
  • V 100 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
  • Med sargkant i galvaniserat stål
  • Total längd 30 mm

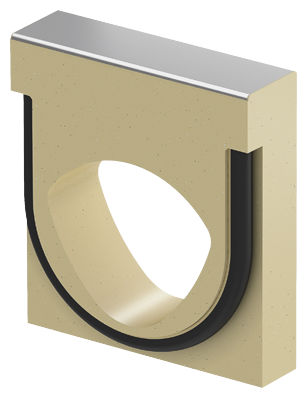

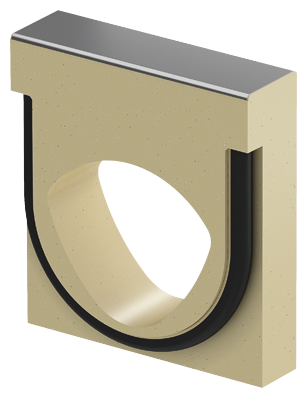

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • För limning på rännan

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • För limning på rännan

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • För limning på rännan

Adapter för ändrad flödesriktning

Passar till
  • V 100 S 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med sargkant i galvaniserat stål
  • Total längd 40 mm
  • För limning på rännan

Universal tät gavel

Tät gavel för rännans slut (LLD)

Tät gavel för rännans slut (LLD)

Tät gavel för rännans slut (LLD)

Tät gavel för rännans slut (LLD)

Adapter för ändrad flödesriktning

Adapter för ändrad flödesriktning

Adapter för ändrad flödesriktning

Adapter för ändrad flödesriktning

Silikonfett

Passar till

Seal-in-teknologi

  • NW 100
    • Typ 0.0: ca. 40 kanal kant
    • Typ 10.0: ca. 30 kanal kant
    • Typ 20.0: ca. 20 kanal kant
  • NW 150
    • Typ 0.0: ca. 30 kanal kant
    • Typ 10.0: ca. 20 kanal kant
    • Typ 20.0: ca. 10 kanal kant
  • NW 200
    • Typ 0.0: ca. 20 kanal kant
    • Typ 10.0: ca. 15 kanal kant
    • Typ 20.0: ca. 12 kanal kant
  • NW 300
    • Typ 0.0: ca. 10 kanal kant
    • Typ 10.0: ca. 7 kanal kant
    • Typ 20.0: ca. 5 kanal kant
Beskrivning
  • Uppfyller riktlinjerna i UBA (ty. statlig miljövårdsmyndighet) för sanitetssmörjmedel, livsmedelsanpassade smörjmedel enligt EN ISO 21469, lämpliga för dricksvatten, O-ring-kompatibla
  • Innehåll: 23g
    • 0.0 ca 40 rännfogar
    • 10.0 ca 30 rännfogar
    • 20.0 ca 20 rännfogar

Vattenlås

Passar till
  • Multiline Seal in
    • DN/OD 110
Beskrivning
  • Rostfritt stål (V2A)
  • DN/OD 110

00056: Rohrstutzen OD 110


Vattenlås

Passar till
  • Inloppskammare
    • Kort och lång form
Beskrivning
  • PP
  • DN/OD 110
  • En del

Polyesterlim

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg

Gallerkrok

Passar till
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål

Gallerkrok, liten

Passar till
  • Rutgaller Q+
  • Kompositgaller
  • Längsgående profilgaller
  • Längsgående stavgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Stål, svartmålat

Transformator, Eyeleds

Passar till
  • Eyeleds
Beskrivning
  • Med strömförsörjning
  • Med 3.5 m sekundärkabel (orange)
  • Med 1.2 m nätkabel (svart)

Fördelningskoppling, Eyeleds

Passar till
  • Eyeleds
  • 300/300 mm
Beskrivning
  • För anslutning av eyeleds med varandra

Fördelningskoppling, Eyeleds

Passar till
  • Eyeleds
  • 300/1500 mm
Beskrivning
  • För anslutning av eyeleds med varandra

Fördelningskoppling, Eyeleds, end

Förlängningskabel, Eyeleds

Passar till
  • Eyeleds
  • Längd: 2 m

Förlängningskabel, Eyeleds

Passar till
  • Eyeleds
  • Längd: 5 m

Grundset, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Ljus färg vitt
Beskrivning
  • Omformare
  • Passage- och slutpunkt
  • 1 x anslutningskabel 650 mm

Grundset, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Ljus färg blått
Beskrivning
  • Omformare
  • Passage- och slutpunkt
  • 1 x anslutningskabel 650 mm

Kabel, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Längd: 0.65 m
Beskrivning
  • För överbryggning av tomma galler

Kabel, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Längd: 2 m
Beskrivning
  • För överbryggning av tomma galler

Kabel, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Längd: 5 m
Beskrivning
  • För överbryggning av tomma galler

Förhöjningsset, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Ljus färg vitt
Beskrivning
  • Ljuspunkt

Förhöjningsset, Ljuspunkt

Passar till
  • Steggaller för ljuspunkt
  • Ljus färg blått
Beskrivning
  • Ljuspunkt
